无论是DIY爱好者、电子工程师还是普通用户，在日常项目中经常会遇到需要将较高的直流电压（如常见的12V电源）降到更低的工作电压的情况，比如稳定的5V或广泛应用于微控制器等领域的3.3V。本文将详细介绍几种实用且高效的方法来实现这一目标，帮助您更好地设计和搭建电路。🌟

#### 🔧线性稳压器方案——简单直接的选择

最直观的方式是使用线性稳压芯片（LDO）。这类器件能够提供非常干净的输出波形，并且外部元件少，设计相对简单。对于从12V降至5V的需求，可以选择LM7805这样的经典三端固定正电压调节器；而对于需要得到3.3V的应用，则可以考虑使用LM1117-3.3等型号的产品。不过需要注意的是，由于输入输出之间存在较大的压差，采用此方法时会产生较多的热量损耗，因此必须确保良好的散热措施，必要时还需加上散热片以保证长期稳定运行。

#### 🚀开关型DC-DC变换器——高效率之选

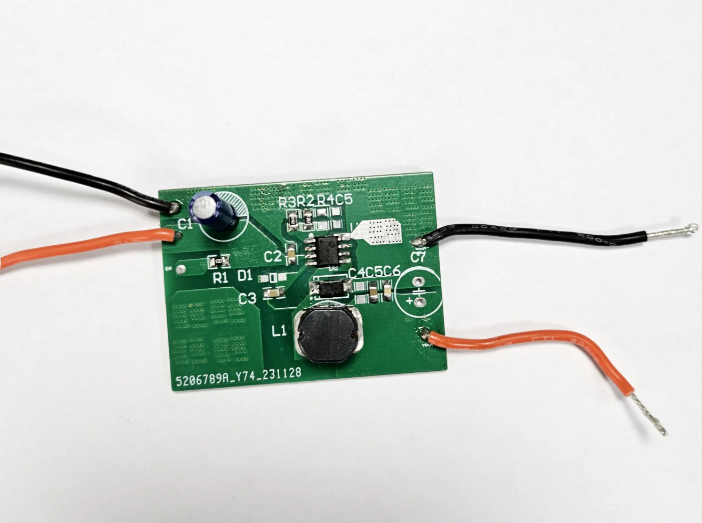

当追求更高的能量转换效率时，开关模式电源成为了首选。通过PWM控制技术快速切换导通与截止状态，使得能量损失极小。市面上有许多现成的模块可供选择，例如基于XL4015/MP1584芯片设计的降压模组，它们不仅支持宽范围的输入电压，还能精确调整输出值至所需水平。此类解决方案特别适合那些对功耗敏感或者电池供电的应用场合。此外，一些高级产品甚至集成了过流保护、短路防护等功能，增强了系统的可靠性。

#### 🌈分立元器件自制电路——进阶之路

如果您希望进一步探索电子世界的奥秘，也可以尝试自己动手制作一个基于MOSFET和其他被动组件构成的Buck拓扑结构来达到降压的目的。虽然这要求具备一定的理论知识基础以及焊接技巧，但整个过程充满了乐趣与挑战性。通过网络搜索相关教程视频或参考书籍资料，逐步实践，您不仅能学到宝贵的知识，还能享受到创造带来的乐趣！

#### 🛠️注意事项及安全提示

在进行任何类型的电气操作前，请务必断开主电源连接，并采取适当的个人防护装备（如绝缘手套）。同时，在初次测试新构建的电路时，最好先从小电流开始逐渐增加负载，观察是否存在异常现象再做后续调整。另外，合理规划PCB布局，保持足够的爬电距离也是十分重要的安全考量因素之一。

#### 🎉总结

综上所述，根据实际需求的不同，我们可以灵活选用不同的策略来完成从12V到5V乃至3.3V的电压转换任务。无论是追求简易性的线性稳压方案，还是注重效率的开关电源设计，亦或是充满探索精神的自我搭建过程，每一种方式都有其独特的优势所在。希望今天的分享能给正在寻找合适解决方案的朋友带来启发！🌈
