12v转5v降压芯片接线图
返回列表 来源: 发布日期: 2025-07-31

在电子工程领域,将12V直流电源转换为稳定的5V输出是极为常见的需求。这种降压过程如同城市供水系统中的压力调节阀——既需要精准控制水流强度,又要确保末端设备的安全稳定运行。无论是开发板供电、LED照明还是小型电子设备改造,掌握正确的接线方法都至关重要。

一、核心组件选型解析

目前主流方案分为线性稳压与开关型DC-DC两种技术路线。以经典芯片7805为代表的线性方案结构简单,如同老式机械变速箱般直接损耗多余能量来实现降压,适合小电流场景;而现代开关电源芯片则像智能变频空调,通过高频通断实现高效能量转换,可支持数安培级的大电流输出。例如在工业机器人控制系统中,后者能显著降低发热量并提升整体效率。

二、典型电路搭建指南

以最常用的7805为例,其外围电路堪称“电子积木”:输入端连接原始12V正极,接地脚固定接系统地线,输出端即获得标准5V电压。这个过程类似家庭自来水过滤装置——未经处理的高压水源(12V)经过滤网(稳压电路)后流出纯净可用的水(5V)。实际焊接时需特别注意输入输出电容的配置,它们如同水塔的缓冲水箱,能有效平滑电压波动。对于需要更大电流的应用,建议选用专用DC-DC降压模块,这类成品组件内置了复杂的反馈网络,就像预制的整体橱柜般省去了单独采购五金件的麻烦。

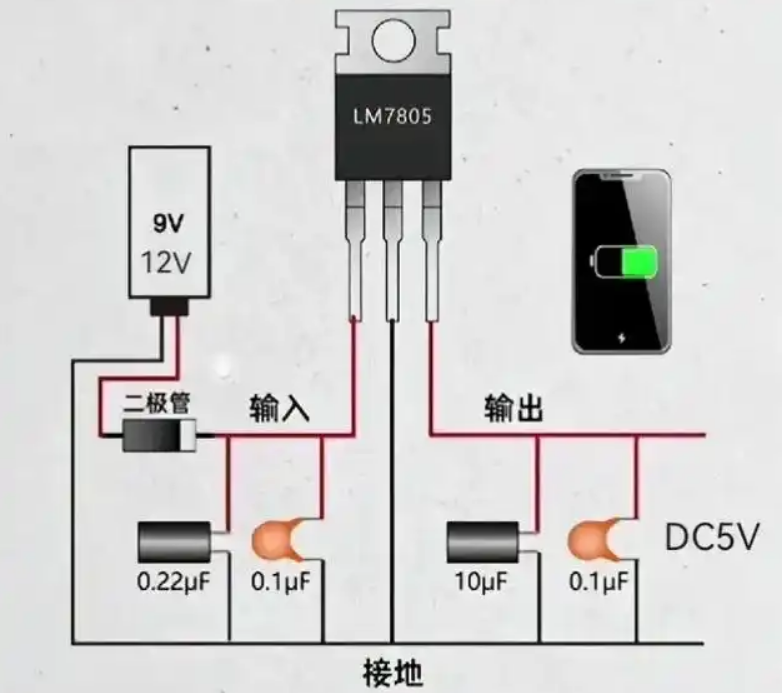

12v转5v降压芯片接线图

三、关键参数匹配原则

设计时必须考虑三个维度:首先是负载能力,若驱动多个传感器组成的物联网节点,总电流需求可能超过普通LDO的承载极限;其次是热管理,持续工作的大功率场合应配备散热片,如同给发动机安装冷却风扇;最后是电磁兼容性,高频开关产生的干扰可能影响附近模拟电路,此时需要在PCB布局阶段就规划好“静默地带”。某智能农业监测站案例显示,合理布置降压电路可使数据采集误差降低40%。

四、实战接线技巧精要

  1. 防反接保护:在输入端串联二极管或使用带保护功能的专用芯片,相当于给电路装上保险丝;

  2. 滤波优化:在输出端并联瓷片电容与电解电容组合,形成高低频率双重过滤屏障;

  3. 走线策略:保持功率线的最短路径原则,避免形成天线效应接收外界干扰;

  4. 测试验证:用示波器观察纹波系数,理想状态下应小于50mV峰峰值,如同检测平静湖面的微波荡漾程度。

五、典型应用场景示例

在树莓派拓展项目中,稳定的5V供电直接决定着摄像头模块能否清晰捕捉图像;车载电子设备改装时,通过降压模块可将蓄电池电压适配给导航仪等精密仪器;即便是手工爱好者制作的光立方灯具,也需要可靠的电压转换来保证LED阵列的色彩一致性。这些应用场景印证了该技术的普适价值——它既是专业工程师的工具箱常备件,也是创客实现创意的能量桥梁。

随着半导体工艺的进步,新一代降压芯片已集成过流保护、软启动等智能功能。某国产EDA软件平台的数据显示,近三年采用同步整流拓扑的设计占比增长了270%,这标志着行业正在向更高效率、更低损耗的方向演进。对于电子爱好者而言,理解基础原理并掌握规范接线方法,仍是打开这个技术领域大门的第一把钥匙。

本文标签: 12v 5v 降压 芯片
