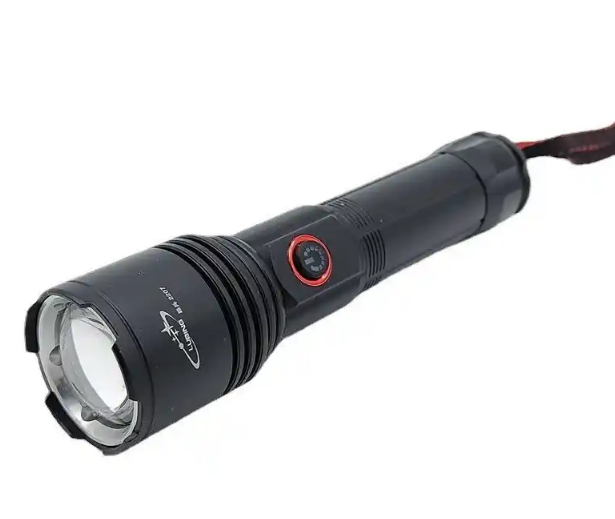

强光手电的核心——大容量锂电池，其“能量补给站”便是**强光手电充电器**。它的电路图看似复杂，实则遵循着安全、高效的精密逻辑。理解其工作原理，不仅能解答充电器为何发热、指示灯如何变化等日常疑惑，更能为选购、使用乃至简单的检修提供知识基础。本文将为你深入解析强光手电充电器的核心电路图原理。

**一、 核心构成：强光手电充电器电路的核心模块**

一个典型的锂电池强光手电充电器电路主要由以下核心模块构成：

1. **电源输入与转换 (Input & Conversion):**

* **接口：** 通常为 Micro USB、USB-C 或专用DC插座，负责接收来自适配器（5V）或电脑USB口（5V）的电能。部分支持宽电压输入的充电器可兼容12V等输入。

* **整流与滤波：** 对输入的交流适配器输出进行整流（若输入非纯直流）并滤除杂波，获得较平稳的直流电压。

* **电压调整 (关键)：** 强光手电锂电池标称电压多为 3.7V (单节) 或 7.4V / 11.1V (多节串联)。输入电压（通常是5V）需要降低到略高于电池满电电压（单节约4.2V）。这常通过**开关降压 (Buck) 电路**实现，核心元件是 **开关控制器 IC 和电感、续流二极管、输入/输出电容**。其原理是利用开关管的快速通断，配合电感储能和电容滤波，高效地将高压直流转换为低压直流。相比线性稳压，开关降压效率高、发热小，非常适合充电器这种功率较大的应用。

2. **充电管理 (Charge Management - 核心！):**

* **充电管理 IC：** 这是整个电路的“大脑”和核心驱动力。**强光手电充电器电路图原理** 的精华就在于这颗IC。

* **工作逻辑：** IC 严格遵循锂电池的 **“恒流恒压” (CC/CV)** 充电曲线：

* **预充电 (Trickle Charge)：** 当检测到电池电压过低（如低于2.8V或3.0V）时，IC 会启动小电流预充，保护深度放电的电池。

* **恒流充电 (Constant Current - CC)：** 电池电压回升到安全阈值后，IC 控制开关电路输出一个稳定的大电流（如 1A, 2A），电池电压在此阶段快速上升。这是主要的能量注入阶段。

* **恒压充电 (Constant Voltage - CV)：** 当电池电压上升至接近设定截止电压（单节通常为4.2V±1%）时，IC 自动切换模式。此时保持输出电压恒定（4.2V），而充电电流则随着电池饱和度增加而**逐渐减小**。

* **充电截止：** 当充电电流减小到设定阈值（通常为恒流值的 1/10 或更低）时，IC 判定电池已充满，**完全停止充电输出**。这是防止电池过充的关键保护。

* **热管理：** IC 通常集成温度监测，如果自身或电池温度过高，会自动降低充电电流或暂停充电。

3. **电池管理与保护 (Battery Management & Protectio):**

* **电池保护板 (可能在手电内或在单独的电池上)：** 通常包含独立的保护IC和MOSFET开关管，提供**过充、过放、过流（短路）** 保护。即使充电器管理IC失效，保护板也是最后的安全防线。

* **路径管理 (部分高级充电器)：** 在支持USB直充的手电（充电时也能使用）中，芯片需智能管理外部输入电源、电池、手电LED负载三者之间的供电关系。

4. **状态指示 (Status Indication):**

* 通常由双色（红/绿）或多色LED实现：

* **充电中：** 常亮红色 或 红色闪烁。

* **已充满：** 常亮绿色 或 绿色常亮/红色熄灭。

* **故障/异常：** 可能闪烁特定颜色组合（如红绿交替）。

**二、 常见方案与关键IC型号**

* **线性方案 (效率低，逐渐淘汰)：** 用于低电流（<500mA）、低成本充电器。输入5V通过线性降压IC（如TP4056/TP4057）直接给电池充电。IC内部晶体管承担压降，发热大。**TP4056 (带温度保护)** 是经典的单节锂电池线性充电IC，仍在一些小型或低端强光手电充电器中使用。

* **开关降压方案 (主流方案)：** 最广泛用于现代强光手电充电器。效率高（>85%）、发热小、支持更大电流（1A，2A甚至更高）。代表IC：

* **CN3058 / CN3066:** 单节锂电开关降压型充电管理IC，集成开关管，外围简单。

* **LTH7 (或兼容如TC4056A、TC4056B 等)：** 很常见的开关降压充电IC，功能类似TP4056但效率更高，常被标注为“快速充电”芯片。支持2A充电电流。

* **其他专用芯片：** 各大半导体厂商（TI, MPS, Onsemi等）均有类似产品，如BQ2419x系列等（功能更复杂，车载充电器等应用更多）。

**三、 解读强光手电充电器电路图 (简化示例)**

下图是一个典型的基于开关降压芯片（如LTH7）的单节锂电池强光手电充电器简化电路图原理：(提示：想象一幅有标注的方框图)

1. **输入部分：**

* `USB/Micro USB` -> `输入滤波电容 (C_IN)`

* `VIN（5V）` 连接到 `充电管理IC (U1, 如LTH7) 的输入脚 (VCC)`

2. **降压转换 & 充电管理：**

* `IC (U1) 的开关输出脚 (SW/OUT)` -> `功率电感 (L1)`

* `电感 (L1)` -> 连接 `输出滤波电容 (C_OUT)` 和 `电池正极 (BAT+)`

* `续流二极管 (D1, 或MOSFET同步整流)` 接在 SW 和 GND 之间

* `IC 的电池电压检测脚 (BAT)` 直接连接 `电池正极 (BAT+)`

* `IC 的充电电流设定脚 (ISET)` 连接 `设定电阻 (R_ISET)` 到 GND。电阻值决定恒流电流大小。
