快充协议芯片原理
返回列表 来源: 发布日期: 2025-06-22

在当今这个快节奏的时代,快充技术如同一位效率大师,悄然潜入我们的生活,让电子设备的充电过程变得前所未有的迅速。而这一切的背后,快充协议芯片扮演着至关重要的角色。它不仅是连接充电器与设备的桥梁,更是确保高效、安全充电的智慧核心。接下来,让我们一同揭开快充协议芯片的神秘面纱,深入探索其工作原理的奥秘。

一、设备与充电器的“身份验证”

当您将手机连接到充电器时,快充协议芯片首先启动一项关键任务——识别充电器的身份与能力。这一过程类似于海关检查,确保只有符合特定标准的“货物”(即电量)能够顺利通关。通过电源线上的数据线,如USB接口,芯片与充电器进行初步沟通,确认对方是否支持快充,以及支持的具体协议类型。这就像两位老友握手,通过暗号确认彼此身份,为后续的深度合作奠定基础。

二、充电参数的“量身定制”

一旦身份验证成功,接下来的步骤便是协商充电参数,这是实现高效充电的关键。快充协议芯片会根据设备的电池状态、温度以及充电器的能力,精心计算出最适合的电压和电流值。想象一下,这就像是为每位运动员定制训练计划,既要保证强度,又要避免过度负荷。通过这种精准的“量体裁衣”,既能提升充电速度,又能保护电池健康,延长使用寿命。

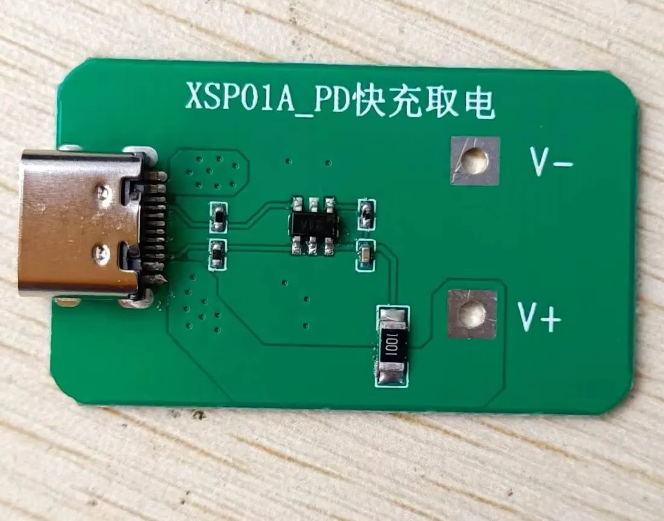

快充协议芯片原理

三、电源输出的“精确调控”

协商好充电参数后,快充协议芯片便化身为指挥官,向充电器发出精确指令,控制其电源输出。这一步骤相当于调整水龙头,确保水流既不会过大导致溢出,也不会过小影响效率。在某些情况下,可能需要调整充电器的直流输出电压,或采用特定的充电协议动态调节电流,以适应不同阶段的充电需求。正如烹饪时对火候的掌控,稍有不慎,美味就可能变成焦糊。

四、充电过程的“全程监护”

充电不是一蹴而就的事,而是需要持续的关注与调整。在充电过程中,快充协议芯片会像一个贴心的保姆,时刻监测电池的状态,包括温度、电压、电流等关键指标。一旦发现异常,比如电池过热或接近充满,芯片会立即采取措施,如降低充电速度或暂停充电,以确保安全。这种全程的监护,让每一次充电都安心无忧。

五、兼容性与智能化的“双重奏”

随着快充技术的普及,市场上出现了多种快充协议,如PD、QC、VOOC等。为了应对这一挑战,现代快充协议芯片往往具备广泛的兼容性,能够支持多种协议,确保无论使用哪种充电器,都能实现快速充电。此外,智能化也是未来发展的趋势,通过AI算法优化充电策略,根据用户习惯自动调整充电模式,让充电变得更加个性化、高效。

快充协议芯片以其独特的魅力,在幕后默默推动着快充技术的发展,让我们的生活更加便捷。从识别到调控,再到监护与智能化,每一个环节都蕴含着科技的力量与智慧的光芒。在未来的日子里,随着技术的不断进步,我们有理由相信,快充将不仅仅是速度的提升,更是安全、智能与环保的完美结合。

本文标签: 快充 芯片
