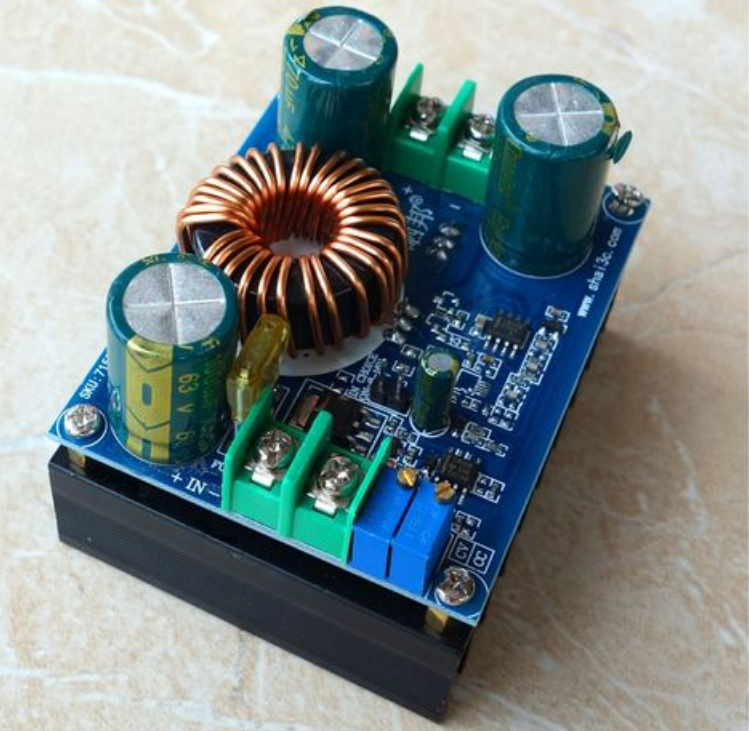

你是否遇到过这样的烦恼：手头只有USB接口提供的5V电源，却急需驱动一个12V的小风扇、LED灯带，甚至是一块需要更高电压的传感器？在物联网设备、车载电子改造或移动电源拓展项目中，这种"电压不足"的窘境比比皆是。解决之道，就藏在一块小巧却能量十足的电子元件之中：**5V转12V升压模块（Boost Converter Module）**。它像一位电力魔术师，能将低电压"抬高"，为你的创意和设备提供澎湃动力。

**一、 升压奥秘：DC-DC转换的核心力量**

5V转12V升压模块的本质是一种**DC-DC非隔离式升压转换器（Boost Converter）**。它的核心魔法在于**利用电感的储能特性和开关管（通常是MOSFET）的高速通断**。简单来说：

1. **开关管导通**：输入电流流经电感，电感储存磁场能量，同时给输出电容充电（此时二极管截止）。

2. **开关管关断**：电感因电流突变产生反向电动势（其极性是阻止电流减小），这个电压叠加在输入电压之上。此时，电感储存的能量通过二极管释放，给输出电容充电并为负载供电，**输出电压便高于输入电压**。

3. 通过**脉宽调制（PWM）** 芯片精准控制开关管的导通与关断时间比例（占空比），就能稳定地输出我们需要的12V电压。**这种高效率的能量转化方式，是现代便携电子设备续航能力的关键支撑**之一。

**二、 施展拳脚：无处不在的应用舞台**

这块小小的模块，其应用场景超乎想象的广泛：

* **移动设备的强力引擎**：将充电宝或电脑USB口的5V升压至12V，轻松驱动**便携显示器、车载小冰箱（压缩机启动需较高电压）、更亮更强的摄影补光灯**，甚至为小型无人机或模型提供额外动力。

* **电子DIY与创客神器**：为基于树莓派、Arduino等开发板构建的项目提供更高电压支持，点亮**12V LED灯带/灯条（如5050、3528等规格）、驱动12V继电器控制大功率设备、为小型直流电机（如风扇、水泵）供电**。

* **汽车及工业传感器桥梁**：许多工业传感器、车载设备标准工作电压为12V或24V。利用5V转12V模块，可以方便地将5V逻辑电平（如来自微控制器）转换为传感器所需的12V工作电压或信号电平。

* **老旧设备焕发新生**：为那些原本需要笨重变压器或特定适配器的12V设备，提供轻巧灵活的USB供电方案。

**三、 精明之选：关键参数决定成败**

市面上模块众多，如何慧眼识珠？抓住这几个核心参数：

* **输入电压范围**：明确你的供电来源。标准USB是5V，但模块通常有范围（如 3-5.5V, 2-24V等），**确保输入包含5V且留有余量**更稳妥。

* **输出电压**：目标就是12V，确认模块输出电压可调或固定为12V。可调模块通常更灵活。

* **输出电流能力**：**这是重中之重**！必须计算或估算负载所需最大电流（公式：电流 (A) = 功率 (W) / 电压 (V)）。如一个10W的12V灯泡需约0.83A。**务必选择最大持续输出电流大于负载需求并留出20%-30%余量的模块**，否则模块可能发烫严重甚至烧毁。不要忽视功率转换过程中的损耗。

* **转换效率**：**效率越高（理想值>85%-95%），意味着能量浪费越少（表现为发热低），电池续航越长**。同步整流方案通常比异步整流效率更高。

* **静态功耗与保护**：低静态功耗（待机时消耗微乎其微）对电池供电设备尤为重要。过压保护(OVP)、过流保护(OCP)、短路保护(SCP)等则能提升系统可靠性。

* **尺寸与封装**：根据安装空间和散热条件选择，常见有带散热片的可调模块或更迷你的固定电压贴片模块。

**四、 实战锦囊：让模块稳定高效运行**

* **散热是王道**：尤其在大电流输出时，**务必为模块（特别是电感、开关管、二极管）提供良好的散热环境**，加装散热片或利用金属外壳导热可显著提升寿命和稳定性。

* **输入输出电容加固**：模块自身的输入输出滤波电容通常较小。**在输入端靠近模块处并联一个耐压足够（如10V以上）的470uF或更大的电解电容/钽电容**，能有效抑制输入电压波动。在输出端同样增加电容（如耐压16V的100uF）有助于稳定输出电压，降低纹波。

* **布线短粗低干扰**：连接输入输出线时，**使用尽可能短且线径足够（承载所需电流）的导线**。减少回路面积，避免将敏感信号线靠近模块或电感布线，以降低电磁干扰(EMI)。

* **万用表是必备工具**：使用前务必用万用表测量实际输出电压是否为目标值（可调模块需校准）。监测工作时的输入输出电压、电流和模块温度，是预防故障的关键。

5V转12V升压模块，这枚**微型能量枢纽**，完美解决了低压电源驱动高压设备的矛盾。从指尖的创客项目到专业的工业应用，**其高效的DC-DC转换能力持续拓展着电子设计的边界**。理解其原理，掌握选型诀窍并善用调试技巧，这块小小的电路板定能成为你项目中不可或缺的"电压倍增器"，让创意不再受限于电源插座。
