在电子设备的供电设计中，将12V电压转换为5V是常见需求。例如，为树莓派、单片机或USB设备供电时，常需通过电阻实现简易降压。如何计算所需电阻值？ 这需要从电路的基本原理出发，结合欧姆定律与功率分配进行推导。

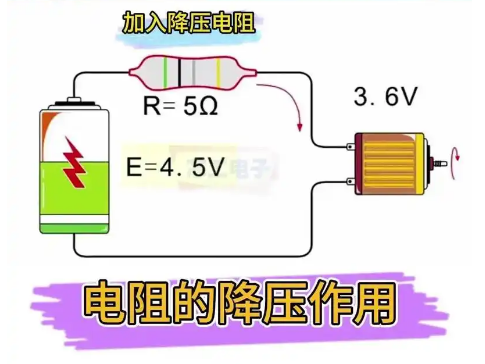

一、电压差与电流的关系：电阻降压的本质

当电源电压（12V）高于目标电压（5V）时，多余的电压（12V-5V=7V）需要通过分压电阻消耗。此时，电阻的作用类似于“电压调节器”，通过自身压降将电压降低至目标值。

公式推导：

根据欧姆定律 ( R = \frac{V}{I} )，其中：

• ( V ) 为需分压的电压（7V）；

• ( I ) 为电路总电流（需根据负载确定）。

例如，若负载电流为0.5A（500mA），则电阻值为：

[ R = \frac{7V}{0.5A} = 14Ω ]

这意味着，14Ω的电阻能将12V降压至5V，同时承担0.5A的电流。

二、电流计算：负载决定电阻的“工作量”

电阻的阻值不仅取决于电压差，还与负载电流密切相关。如何确定电流？ 需明确负载的功耗需求。例如：

• 若负载为USB设备（5V/0.5A），则总电流为0.5A；

• 若负载为LED灯组（假设10个3.2V/20mA的LED并联），则总电流为 ( 10 \times 20mA = 200mA )。

关键点：

电阻的额定功率需覆盖分压功耗。例如，14Ω电阻在7V压降下的功率为：

[ P = V \times I = 7V \times 0.5A = 3.5W ]

需选择功率≥3.5W的电阻，否则可能因过热烧毁。

三、电阻功率：安全与效率的平衡

电阻的功率选择直接影响电路的稳定性。功率计算公式：

[ P = \frac{V^2}{R} \quad \text{或} \quad P = V \times I ]

以14Ω电阻为例：

[ P = \frac{(7V)^2}{14Ω} = 3.5W ]

若选用普通1/4W电阻，其功率远低于需求，会导致电阻迅速升温甚至起火。建议选择5W以上的大功率电阻或专用分流器。

四、实际应用中的优化方案

直接使用电阻降压虽简单，但效率较低（电能全部转化为热能）。以下是两种更高效的替代方案：

1. 线性稳压芯片（如7805）：

• 原理：通过内部电路自动调整压差，输出稳定5V；

• 优势：无需手动计算电阻，效率高于电阻降压；

• 适用场景：低功率设备（如小型单片机）。

1. DC-DC开关降压模块：

• 原理：通过高频开关电路转换能量，效率可达90%以上；

• 优势：适合大电流场景（如多LED并联或大功率设备）；

• 示例：MP2359芯片可通过反馈电阻调节输出电压（5V或3.3V）。

五、场景化案例：10个LED并联的电阻计算

问题描述：10个3.2V/20mA的LED并联在5V电源上，需串联多大电阻？

步骤解析：

1. 计算总电流：

2. [ I_{总} = 10 \times 20mA = 200mA = 0.2A ]

3. 确定每个LED的压降：

4. 每个LED工作电压为3.2V，电源电压为5V，因此需分压：

5. [ V_{分压} = 5V - 3.2V = 1.8V ]

6. 计算单个电阻值：

7. [ R = \frac{V_{分压}}{I_{单个}} = \frac{1.8V}{0.02A} = 90Ω ]

8. 验证功率：

9. 单个电阻功耗：

10. [ P = V \times I = 1.8V \times 0.02A = 0.036W ]

11. 实际可选1/4W（0.25W）的90Ω电阻。

六、总结：电阻降压的适用场景与局限

电阻降压适用于低功率、对效率要求不高的场景，例如简单电子玩具或临时测试电路。其优势在于成本低、电路简单，但缺点也明显：

• 效率低：电能全部转化为热能，浪费能源；

• 功率限制：大电流或高电压差时，需大功率电阻或散热措施；

• 电压不稳：负载变化时，输出电压可能波动。

对于长期运行或高功率需求，建议优先选择线性稳压芯片或DC-DC降压方案，以提升效率和稳定性。
