在现代高效电源设计中，同步整流技术凭借显著降低导通损耗、大幅提升转换效率（甚至可超过98%）的优势，已成为中高功率密度电源的标配。然而，这项技术并非完美无瑕。一个隐藏的挑战——**同步整流开关管的延迟关断**——正悄然侵蚀着系统效率，引入潜在风险，成为工程师优化设计时必须直面的关键问题。

**一、同步整流：效率跃升背后的工作原理**

传统的二极管整流因其简单可靠被长期使用，但其固有的正向导通压降（通常0.3V至1V以上）在低压大电流输出应用中会造成显著的功耗损失（P_loss = Vf * Iout）。同步整流技术正是为此而生：

1. **核心替代：** 它采用导通电阻Rds(on)极低的功率MOSFET（如几毫欧甚至更低）取代传统的整流二极管。

2. **精准时序：** 通过精密的控制电路驱动次级侧的MOSFET开关管（SR FET），使其在变压器次级电压极性需要导通的时段内（即传统二极管应导通的时间）精确导通。

3. **低损通路：** 当SR FET导通时，电流流过其极低的Rds(on)通道，产生的导通压降远低于二极管正向压降（例如，10mΩ FET在20A电流下压降仅0.2V，远低于二极管0.5V以上的压降），从而将整流损耗降至最低。

**二、延迟关断：效率杀手与风险源头**

同步整流的效率优势高度依赖于SR FET开关动作的精确性。**延迟关断**特指在控制信号要求SR FET关断的时刻（通常对应于变压器次级电压极性反转或反激阶段结束），实际关断动作未能及时发生，导致MOSFET在不应导通的时段内仍维持部分导通状态。这种延迟的产生是多重因素叠加的结果：

1. **驱动信号传输延迟：** 从控制器发出关断指令，经过驱动IC内部处理、布线传输，最终到达MOSFET栅极所需的时间。

2. **栅极寄生参数影响：** MOSFET的输入电容Ciss（Cgs + Cgd）需要被驱动电路放电。驱动电流不足、驱动回路阻抗过大或PCB布局不佳（如栅极走线过长过细引入电感）均会延长栅极电荷泄放时间，导致关断变慢。

3. **器件本身特性：** MOSFET固有的关断延迟时间（Turn-off Delay Time， td(off)）和下降时间（Fall Time， tf）限制了其响应速度。体二极管的*反向恢复电荷Qrr* 虽然主要影响开通阶段，但在某些异常条件下也可能间接干扰关断过程。

4. **线路寄生参数干扰：** 主功率回路中的杂散电感在电流变化时会产生感应电压尖峰，可能耦合到驱动回路，干扰栅极电压的稳定下降。

**延迟关断的后果是严重且多方面的：**

* **严重的体二极管导通损耗：** 这是最直接、影响最大的后果。当SR FET延迟关断时，在该时段内，能量将开始从输出端通过MOSFET的*体二极管*反向流向变压器次级。体二极管的导通压降通常较高（0.7V - 1.5V），并且具有相对较长的反向恢复时间。**一旦体二极管进入深度导通状态，其产生的损耗将完全抵消甚至超过SR FET本身低导通电阻带来的优势，导致系统效率急剧下降**。电流越大，这种损耗越惊人。

* **潜在的安全隐患与可靠性挑战：** 体二极管频繁导通不仅带来损耗，其较差的反向恢复特性会在其关断时产生更高的电流尖峰和电压应力。更重要的是，在某些工作模式（如CCM反激变换器的OFF时段结束前），如果原边开关管在SR FET尚未完全关断时就开通，会导致原边开关管开通瞬间承受由输出滤波电容电压和变压器漏感共同作用产生的*直通大电流冲击*。**这种直通电流是电路运行中的高风险事件，极有可能瞬间损坏原边开关管、SR FET或驱动电路**，对系统可靠性构成严重威胁。

* **电磁兼容性(EMI)恶化：** 体二极管导通和关断时产生的电流尖峰和振铃是高频电磁噪声的主要来源，增加EMI滤波设计的难度和成本。

**三、破解之道：多维度协同优化**

有效应对延迟关断问题，需要从芯片选型、电路设计、驱动优化到控制策略进行系统性的协同设计：

1. **选用快速关断器件：**

* **低Qg, 低Qgd:** 优先选择栅极电荷Qg、特别是栅漏电荷Qgd（米勒电容Crss相关电荷）较低的MOSFET。低Qg意味着驱动电路能更快地充放电控制栅极。

* **卓越开关性能：** 关注器件规格书中的开关速度参数（如td(off), tf），选择具有更快关断能力的器件。

* **先进工艺考量：** *新一代宽禁带半导体器件（如GaN FET）因其更低的Qg、Qrr以及更快的开关速度，在降低延迟关断风险方面具有显著优势。*

2. **优化驱动电路设计：**

* **增强驱动能力：** 选用灌电流（Sink Current）能力足够强的专用驱动IC或分立驱动电路，确保能快速泄放栅极电荷。

* **降低驱动回路阻抗：** 优化PCB布局，使用短而宽的栅极驱动走线，必要时使用开尔文连接（Kelvin Connection）以减少源极电感（Ls）对驱动速度的不良影响。合理设置驱动电阻，在避免振铃的前提下尽量减少关断回路的电阻值。

* **负压关断技术：** *在关断期间对栅极施加一个小的负电压（如-1V至-3V），能显著增强关断深度，加速电荷泄放，有效减少关断延迟和米勒平台效应，并降低直通风险*。

3. **调整控制策略与参数：**

* **预留安全裕量（死区时间优化）：** 在软件或硬件控制逻辑中，设定合理的关断提前量。控制器在预计需要关断SR FET的时刻之前就发出关断指令，主动为实际的关断延迟（包括传递延迟和器件关断时间）留出缓冲空间。这需要在避免体二极管不必要的导通时间和确保足够的提前量之间找到最佳平衡点。

* **自适应控制：** 更先进的控制策略（通常由数字控制器实现）能够根据负载电流、输入电压等实时工况动态优化死区时间和驱动时序，在更宽的工作范围内实现关断时刻精准控制。

* **非连续导通模式(DCM)边界控制：** 对于反激等拓扑，确保在轻载或空载时工作在DCM模式，能自然消除原边开通时SR FET尚未关断导致的直通风险。

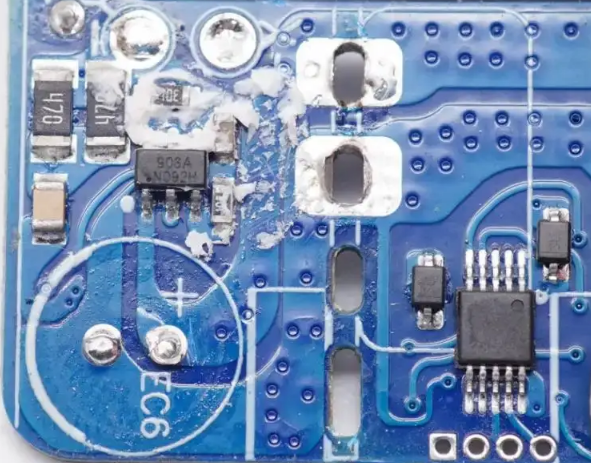

**四、驱动IC与控制器：系统的协调中枢**

现代专用的同步整流控制器或集成SR驱动的电源管理IC在解决延迟关断问题上扮演着核心角色：

* **高度集成：** 将精准的时序检测、死区时间管理、强大的驱动输出等功能集成在单一芯片内，减少了信号传递延迟，提高了系统可靠性。

* **智能化控制：** 许多芯片内置了*自适应死区时间调整、过零检测（ZCD）增强、甚至负压驱动生成*等先进功能，能够根据实际负载自动优化关断时刻，显著减轻了外围设计的复杂度，并对抗延迟关断带来的不利影响。

* **精准时序管理：** 提供高精度的内部时序控制机制，最小化指令传递到输出的延迟。
