想象一下：你手中有一个12V的蓄电池或适配器，却需要为USB设备、单片机或传感器提供精确的5V电源。这时，一枚小小的集成电路——**MC34063**就成了电子世界里的"电压魔术师"。这款经典、高效且**成本低廉**的开关稳压芯片，是如何施展魔力，将12V高电压安全、稳定地"变"成我们所需的5V直流电呢？

### 一、 MC34063：开关降压转换的常青树

MC34063是一款**高度集成**的DC-DC转换器控制芯片。它内部巧妙地融合了**参考电压源、振荡器、比较器、驱动器和功率开关管**（达林顿管）于一体。这种设计使其成为构建**降压型(Buck)、升压型(Boost)和电压反转型**开关电源电路的理想选择，尤其以12V转5V这类**中低功率的降压应用**最为普遍。小到路由器模块、车载充电器，大到工业控制板的辅助电源，都能找到它的身影。其核心优势在于**电路简单、成本低廉、效率相对较高**（尤其在优化设计后），且具备过流保护等基本功能。

### 二、 剖析核心：12V转5V降压工作原理

MC34063实现降压的核心秘密在于**开关动作**和**电能存储-释放**的巧妙转换。整个过程依托于芯片内部精密的**反馈控制环**，确保输出电压精确稳定在5V。让我们逐步拆解：

1. **振荡启程 - 开关频率设定:**

* 芯片内部的**振荡器**是节拍器。它通过连接在 `CT (Pin 3)` 和 `GND` 之间的定时电容(`Ct`)决定开关频率。电容充电/放电产生锯齿波(`*斜坡信号*`)，频率通常在几十KHz范围(如33KHz)。这个**开关频率**是整个能量转换节奏的基础。

2. **开关导通 - 能量注入电感:**

* 当振荡器信号处于高电平时，内部的**功率开关管(Driver Collector, Pin 1; Driver Emitter, Pin 2)** 导通。

* 此时，输入端的12V电压(`VIN`)通过开关管→**储能电感(L1)**→输出滤波电容(`Cout`)→**负载**→**地(GND)**, 形成回路。

* 在这一阶段，电流**线性上升**流过电感L1。电感像一个"电磁水库"，**将电能转化为磁场能存储起来**。同时，`Cout`也在充电，并直接为负载提供5V电压。

3. **开关关断 - 电感释放能量:**

* 当振荡器信号变为低电平时，功率开关管**关断**。

* 由于电感具有**阻止电流突变**的特性(`*楞次定律*`)，它会试图维持原有电流方向。此时，电感L1通过**续流二极管(D1)**→`Cout`→负载→地构成新的回路。

* 电感中存储的磁场能开始**释放**，转化为电能，继续为负载供电，同时为`Cout`补充电荷。此阶段电感电流**线性下降**。

4. **精密调控 - 反馈闭环稳5V:**

* 输出电压(`Vout`, 目标5V)通过采样电阻分压网络（通常由`R1`和`R2`组成）连接到芯片的**反馈引脚(INV, Pin 5)**。

* 芯片内部有一个**精准的1.25V带隙基准电压源**，连接到比较器的同相输入端。反馈引脚(INV)的电压则连接到比较器的反相输入端。

* 比较器**持续比较**反馈电压(`Vfeedback`)与1.25V基准电压(`Vref`)。

* **核心控制逻辑**：

* 若 `Vfeedback < Vref` (即 `Vout` 低于5V)，比较器输出会**延长**下一个周期中开关管的**导通时间(`*Ton*`)**, 让电感储存更多能量，从而提升`Vout`。

* 若 `Vfeedback > Vref` (即 `Vout` 高于5V)，比较器输出会**缩短**开关管的导通时间(`Ton`)，减少注入电感的能量，从而降低`Vout`。

* 这个**动态调节占空比**（导通时间`Ton`与开关周期`T`之比，`D = Ton / T`）的闭环控制过程，使得输出电压**精准锁定**在由分压电阻设定的值：`Vout = Vref * (1 + R1/R2) = 1.25V * (1 + R1/R2)`。要得到5V输出，需合理选择`R1`和`R2`，使等式成立。

### 三、 关键元件与设计考量

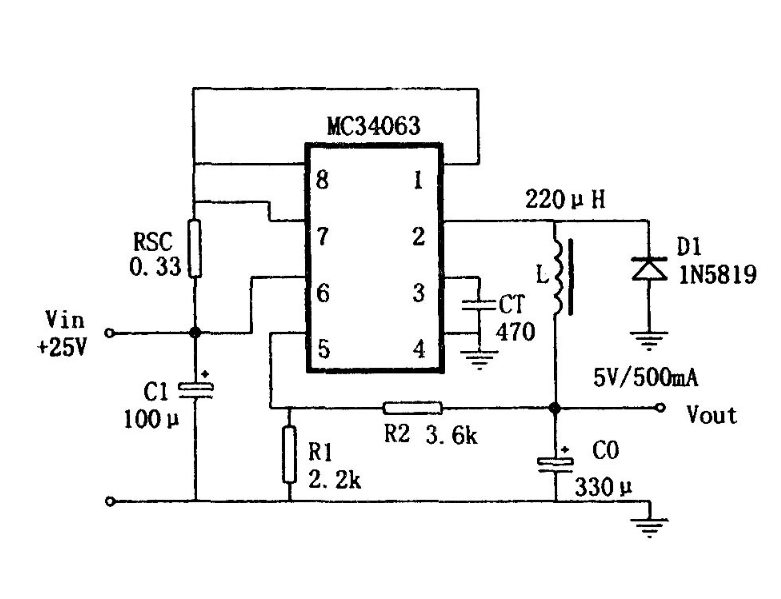

在12V输入转5V输出的典型应用电路中，除了MC34063芯片本身，几个**关键外部元件**决定了性能和稳定性：

* **储能电感(L1)：** 这是**能量转换的核心枢纽**。其电感值对效率、纹波电流、工作模式(连续或非连续)至关重要。电感值太小会导致峰值电流过大，增加损耗甚至损坏芯片；太大则动态响应变慢。需要根据输出电流、输入输出电压差和开关频率计算选择。

* **续流二极管(D1)：** 在开关管关断时为电感电流提供续流通路，必须是**快速恢复二极管或肖特基二极管**。选择不当（如使用普通整流管）会产生巨大开关损耗和电压尖峰。

* **定时电容(Ct)：** 连接于 `Pin 3 (CT)` 和地之间，**设定开关频率**。频率越高，所需电感电容越小，但开关损耗增加。需权衡选择。

* **输出滤波电容(Cout)：** 用于**平滑输出电压**，减小纹波。需要足够大的容量和低ESR（等效串联电阻），通常使用电解电容并联陶瓷电容组合。

* **输入旁路电容(Cin)：** 紧靠芯片输入引脚放置，**降低输入电源的纹波和噪声**，并为开关管导通瞬间提供大电流。同样推荐低ESR电容。

* **分压电阻(R1, R2)：** 精确设定输出电压值(`Vout = 1.25V * (1 + R1/R2)`)。要得到5V，若`R2`取1.2kΩ, 则`R1`需约为3.6kΩ。为保证精度和稳定性，建议使用精度1%的电阻。

* **限流电阻(Rsc)：** 连接在 `VCC (Pin 6)` 和 `SCP (Pin 7)` 之间的小阻值电阻（通常毫欧级），与芯片内部相连**
