同步整流IC温度高
返回列表 来源: 发布日期: 2025-06-08

在当今电子设备日益精密复杂的时代,同步整流IC作为电力转换系统中的关键组件,其性能与稳定性至关重要。然而,不少工程师和爱好者都曾遇到过同步整流IC温度过高的棘手问题,这不仅影响设备的正常运行,还可能缩短其使用寿命。那么,究竟是什么原因导致了同步整流IC温度居高不下?又该如何有效解决这一难题呢?

**一、同步整流IC温度高的常见原因**

首先,负载过大是导致同步整流IC温度升高的重要因素之一。当设备所连接的负载超出了同步整流IC的设计承受能力时,它就不得不长时间工作在高应力状态下。为了维持电流的正常传输,IC内部的晶体管等元件需要承受更大的电流,这就如同让一个瘦小的人去扛沉重的货物,必然会使其不堪重负,从而产生大量的热量,致使温度急剧上升。例如在一些高功率的电源适配器中,如果接入的电器功率过大,同步整流IC就极易出现发热严重的情况。

其次,散热不良也是罪魁祸首。即使同步整流IC本身工作在正常负载范围内,但如果散热措施不到位,热量无法及时散发出去,就会在IC内部积聚。就好比炎炎夏日里,一个人身处密闭且无通风设施的小房间内,即便不动也会大汗淋漓。在电子设备中,若散热片面积不足、散热风扇故障或者散热膏老化等,都会使同步整流IC的热量散发受阻,进而导致温度升高。

再者,电路设计不合理同样会引发温度问题。比如,如果同步整流IC的布局过于紧凑,周围元件对其散热造成阻碍,或者电路中的布线导致电流路径不顺畅,产生较大的线路压降和额外的功耗,这些都会使得同步整流IC的工作状态异常,发热加剧。就像一个交通堵塞的道路,车辆(电流)无法顺畅通过,只能在原地消耗能量(发热)。

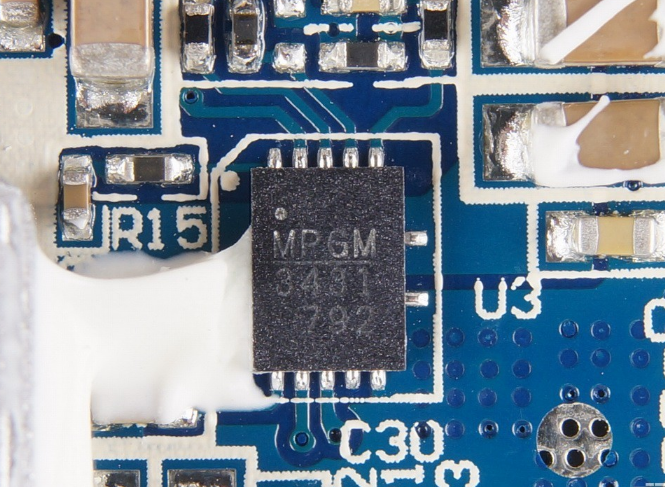

同步整流IC温度高

**二、解决同步整流IC温度高的有效方法**

针对负载过大的问题,我们可以通过合理选择同步整流IC的规格来应对。在设计电路初期,就要准确评估设备的负载需求,挑选具有足够承载能力的IC。这就好比建造桥梁,要根据预计的车流量来设计桥梁的承载能力,确保其在正常使用情况下不会因过载而损坏。

对于散热不良的状况,优化散热设计是关键。可以增大散热片的面积,提高其散热效率,或者定期检查和更换散热风扇,保证空气流通顺畅。同时,使用高质量的散热膏,确保IC与散热片之间的热传递良好。这如同给发热的机器配上高效的冷却系统,让热量能够迅速被带走。

而若是电路设计方面存在缺陷,则需要对电路板进行重新布局和布线优化。合理安排同步整流IC与其他元件的位置,避免相互干扰,确保电流路径简洁明了,减少不必要的功耗。这就像是对城市的交通布局进行优化,让车辆能够高效地行驶,减少拥堵和能源浪费。

总之,同步整流IC温度高这一问题不容忽视,但只要我们深入了解其产生的原因,并采取针对性的有效措施,就能很好地解决这一难题,保障电子设备的稳定运行和长久使用寿命。
