你是否曾好奇过，为什么车载充电器能快速为手机充电？或者为什么有些车充发热严重，而另一些却稳定高效？这一切都归功于其内部的电路设计。**车充电路原理图**是理解这一设备的核心，它揭示了电能如何从汽车点烟器转换为手机可用的稳定电压。本文将深入解析车充的电路结构，帮助工程师、电子爱好者甚至普通用户更好地理解其工作原理。

## **1. 车充电路的基本组成**

车充的核心功能是将汽车蓄电池提供的**12V或24V直流电**转换为手机等设备所需的**5V直流电**。这一过程涉及多个关键模块，主要包括：

- **输入保护电路**：防止过压、反接或短路损坏设备。

- **DC-DC降压电路**：将高电压转换为稳定的5V输出。

- **滤波电路**：减少纹波，确保输出电压纯净。

- **智能识别电路**（可选）：支持快充协议（如QC、PD）。

下面，我们将逐一分析这些模块的电路原理。

## **2. 输入保护电路设计**

汽车电源环境复杂，可能存在电压波动（如冷启动时电压骤降）或意外反接。因此，**输入保护电路**至关重要，通常包括：

- **保险丝（Fuse）**：在过流时熔断，保护后级电路。

- **TVS二极管（瞬态电压抑制器）**：吸收浪涌电压，如点火时的电压尖峰。

- **防反接MOSFET或二极管**：防止用户误接电源极性。

*例如，一个典型的防反接电路可能采用PMOS管，当电源正负极正确连接时，MOS管导通；反接时则自动切断电路。*

## **3. DC-DC降压电路：核心转换模块**

车充的核心是**DC-DC降压电路**，常见方案包括：

### **（1）线性稳压器（LDO）**

- 原理：通过调整管耗散多余电压，简单但效率低（约60%）。

- 缺点：发热严重，仅适用于小电流场景，如早期低功率车充。

### **（2）开关降压（Buck）电路**

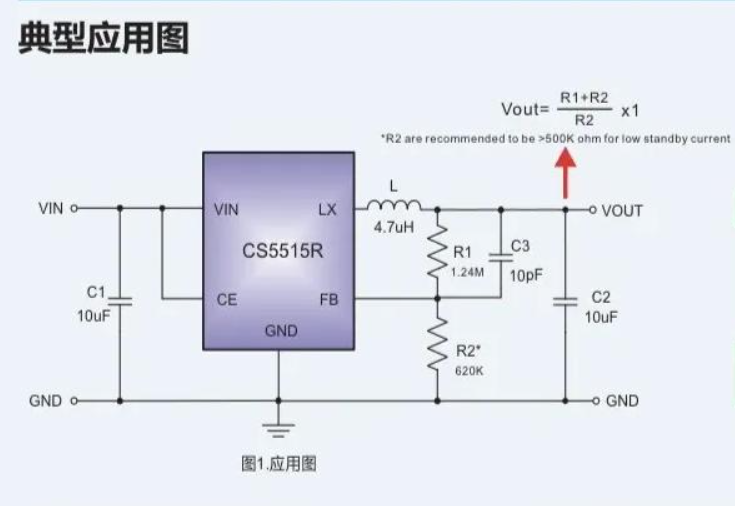

- 原理：通过PWM控制开关管（如MOSFET），配合电感和电容实现高效降压。

- 优势：效率可达90%以上，支持大电流输出，如**MP2307**、**LM2596**等芯片方案。

*以MP2307为例，其典型电路包括反馈电阻（调节输出电压）、续流二极管和输出滤波电容，确保5V稳定输出。*

## **4. 滤波与稳压优化**

开关电源会产生高频噪声，因此**滤波电路**必不可少：

- **输入滤波**：电解电容（如100μF）吸收低频干扰，陶瓷电容（0.1μF）滤除高频噪声。

- **输出滤波**：LC网络（电感+电容）进一步平滑电压，降低纹波（通常要求<50mV）。

## **5. 快充协议支持（进阶设计）**

现代车充常支持**QC3.0、PD等快充协议**，需增加协议识别芯片（如**FP6601Q**）。其原理是：

1. 设备通过D+/D-引脚与车充通信，协商电压（如9V/12V）。

2. 降压电路动态调整输出，实现高速充电。

## **6. 常见故障与设计注意事项**

- **过热问题**：检查开关管散热或改用同步整流方案。

- **输出电压不稳**：可能是反馈电阻偏差或电容失效。

- **EMI干扰**：优化PCB布局，缩短高频回路路径。

## **7. 实际应用案例**

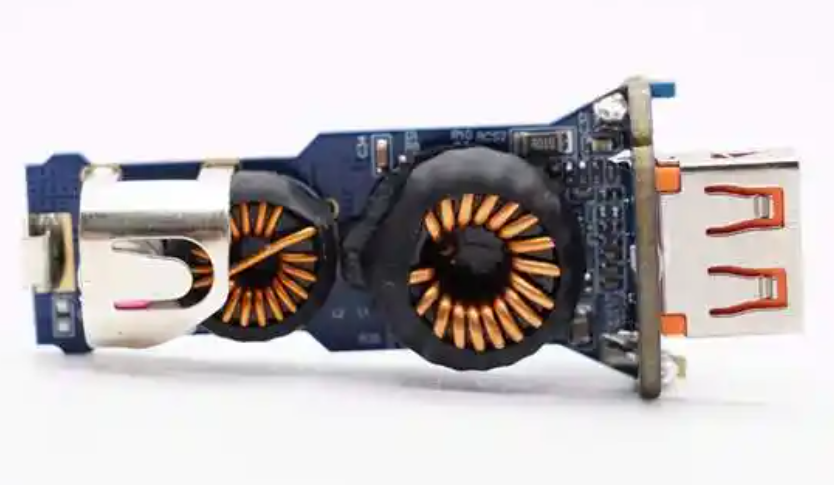

以一款典型的5V/2A车充为例，其原理图可能包括：

- **输入**：12V → 保险丝 → TVS → 防反接MOSFET

- **转换**：MP2307 Buck电路 → LC滤波

- **输出**：USB端口 + 识别电阻（D+/D-短接）

通过理解这些模块，你可以自行设计或维修车充，甚至优化其性能。

*（注：本文内容基于公开技术资料，实际设计需结合具体需求调整。）*
