在当今电子设备高度集成的时代，电源管理芯片如同设备的"心脏调节器"，而升降压充电芯片凭借其灵活的电压转换能力，正成为解决复杂供电需求的关键技术。无论是智能手机、便携式设备还是新能源系统，它都能在输入电压波动时稳定输出所需电能，如同一位经验丰富的调音师，确保不同乐器（电压）最终奏出和谐的音符。

升降压芯片的核心原理与技术创新

传统电源芯片只能实现单一升压或降压功能，而升降压芯片通过内部拓扑结构重构，可动态调整输入电压极性。以英集芯IP2363为例，其将快充取电、电池管理和同步升降压控制器集成于单颗SOC中，无需外置元件即可完成全功能供电，这种"三合一"设计大幅降低了电路复杂度和空间占用。南芯科技的SC8911则更进一步，通过I2C接口实现智能调控，支持从涓流充电到恒压充电的全流程自动化管理，在30W充电宝应用中可将外壳温升降低40%，相当于为设备配备了"智能空调系统"。

应用场景的突破性拓展

在太阳能系统中，棱晶半导体LGS6302的60V超高耐压特性，能够应对强烈日照时的高电压和夜晚的低电压波动，像"全天候电压稳压器"般保障储能设备稳定工作。移动设备领域则更凸显其价值：当3.7V锂电池需要同时驱动1.8V处理器和12V屏幕时，升降压芯片可化身"电力分配大师"，在降压供电与升压驱动间无缝切换，避免携带多块电池的累赘。最新数据显示，采用全集成方案的设备可将电源模块体积缩减60%，这在追求轻薄化的消费电子市场具有决定性优势。

能效进化与安全机制

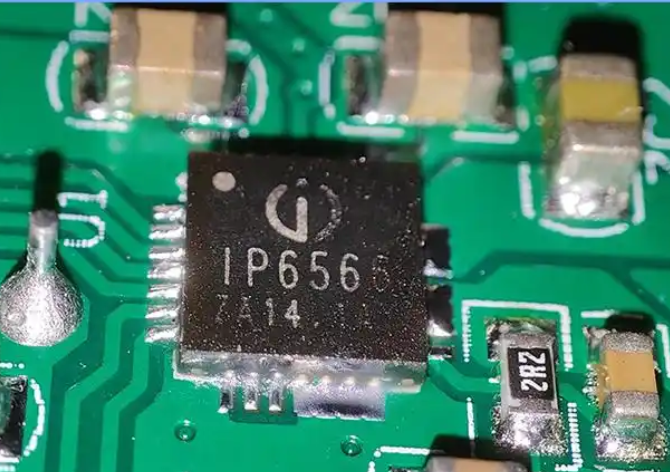

现代升降压芯片的能效已突破95%，英集芯IP6566通过30毫欧上管/20毫欧下管的超低导阻设计，将能量损耗控制在"滴水级"水平。安全防护方面，多重保护机制构成"电子护城河"：包括输入过压锁存、输出短路保护、温度监控等，南芯SC8911甚至能通过算法预测潜在故障，提前启动防护措施。这种防护等级使得即便在-40℃至85℃的极端环境下，芯片仍能如常工作，满足工业自动化设备的严苛要求。

未来趋势与设计挑战

随着USB PD3.0和PPS快充协议的普及，升降压芯片正朝着"全协议兼容"方向发展。英集芯IP6566已实现从QC2.0到VOOC快充的11种协议支持，相当于构建了"充电世界的通用翻译器"。但设计师仍需平衡集成度与散热效率的矛盾——如同在方寸之间建造微型发电站，既要保证功率密度，又要控制热积累。下一代技术或将引入GaN材料与三维封装，使功率密度再提升50%的同时，把温升控制在5℃以内。

从消费电子到工业应用，升降压充电芯片正在重新定义供电方式的边界。它不仅是简单电压转换器，更是实现设备轻量化、智能化和高可靠性的核心推手。随着物联网和新能源产业的爆发，这项技术必将催生更多突破性应用，为电子设备注入更强劲而稳定的"生命能量"。
