车载充电转接头内部结构图
返回列表 来源: 发布日期: 2025-01-17

车载充电转接头,作为现代汽车电气系统中不可或缺的一环,不仅为车内各种电子设备提供了便利的电源接口,更在一定程度上影响了车辆的安全性能和用户体验。本文将深入探讨车载充电转接头的内部结构,揭示其工作原理与设计细节。

车载充电转接头的核心组件是电路板,它负责电能的传输、分配以及必要的电压转换。电路板上集成了精密的电子元件,如稳压器、滤波电容、电感等,这些元件共同作用,确保输出电流的稳定性和安全性。例如,稳压器可以自动调节输出电压,防止因电网波动或设备需求变化导致的电压不稳;滤波电容则能有效滤除电路中的高频噪声,保证电源质量。

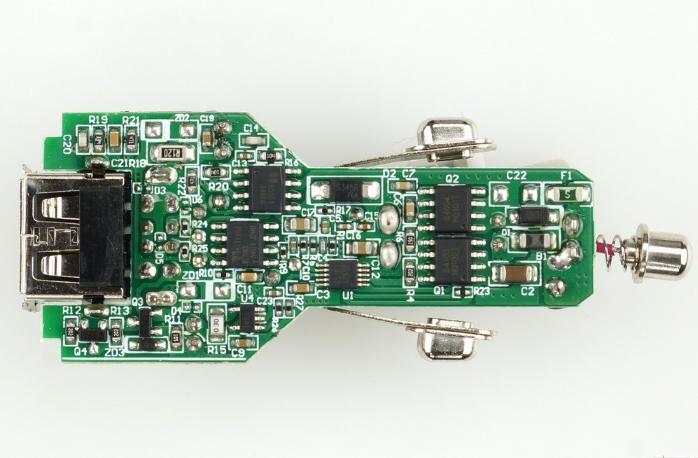

车载充电转接头内部结构图

接下来,转接头内部的导线布局也至关重要。高质量的导线不仅能减少电能传输过程中的能量损耗,还能有效降低电磁干扰(EMI)。在设计中,通常会采用多股镀锡铜线,因其良好的导电性和柔软性,既保证了信号的稳定传输,也便于在狭小空间内的灵活布置。此外,导线的绝缘层通常选用耐高温材料,以适应车内复杂的温度环境。

为了提升安全性,车载充电转接头还设有过流保护机制。当电流超过预设的安全阈值时,内置的保护电路会自动切断电源,防止因电流过大而引发火灾或损坏设备。这一机制依赖于保险丝或专用的PTC(正温度系数)热敏电阻实现,后者能在电流异常增大时迅速升温并限制电流通过,起到自我保护的作用。

除了上述基本功能外,一些高端车载充电转接头还配备了智能识别技术。通过内置的芯片,它们能够自动识别接入设备的类型(如手机、平板电脑或笔记本电脑)及其所需的充电协议(如QC快充、PD快充),从而智能调整输出电压和电流,提供最优化的充电方案。这种智能化设计不仅提高了充电效率,也延长了设备电池的使用寿命。

值得注意的是,车载充电转接头在设计时还需考虑散热问题。由于工作过程中会产生一定的热量,因此其外壳通常采用导热性好的材料制成,如铝合金,以加速热量散发。同时,内部结构的布局也会尽量留出足够的空气流通通道,避免局部过热影响性能甚至引发安全事故。

车载充电转接头虽小,但其内部结构却蕴含着丰富的技术内涵。从电路板上的精密元件到导线的精心布局,再到过流保护与智能识别功能的集成,每一环节都体现了工程师们对安全性、效率与用户体验的极致追求。了解这些内部工作机制,不仅能帮助我们更好地使用和维护车载充电转接头,也能让我们更加欣赏到现代汽车电子技术的精妙之处。
