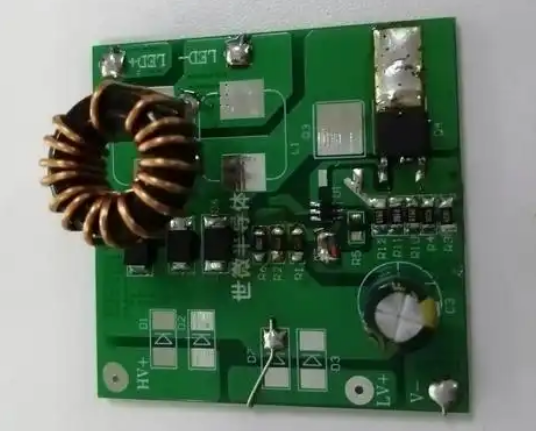

在现代电源管理中，DC-DC降压转换器扮演着至关重要的角色，广泛运用于各类电子产品中。本文将详细介绍DC-DC降压芯片外置MOS管与Sensor的集成设计，探讨其在实际应用中的优势和具体实现方法。### DC-DC降压芯片的基本概念DC-DC降压芯片是一种开关电源控制器，能够将较高的输入电压转换为较低的稳定输出电压。这类芯片通常采用脉宽调制（PWM）技术，通过调节开关的占空比实现降压功能。其典型应用包括便携式电子设备、工业控制系统、汽车电子等。### 优势分析1. **高效率**：由于采用了开关模式，DC-DC降压芯片具有高能效，通常在90%以上，相比线性稳压器发热量更低。2. **宽输入范围**：许多DC-DC降压芯片支持宽输入电压范围，如CX8901X支持10V至120V，适用多种应用场景。3. **可调输出**：通过外部电阻或内部反馈系统，用户可以灵活设置所需的输出电压，满足不同设备的需求。4. **多重保护功能**：这些芯片集成了过温、过流、短路等多种保护功能，提高了系统可靠性。### 外置MOS管的应用在一些高功率应用中，为了提高输出电流能力和散热效率，DC-DC降压芯片通常会外置MOS管。例如，CX8901X支持外置N MOS管，可实现高达10A的输出电流。这种设计可以避免芯片过热，同时保留高效的电压转换性能。外置MOS管的选型需考虑以下因素：1. **耐压值**：必须高于输入电压最大值。2. **导通电阻**：低导通电阻可以减少功率损耗。3. **散热能力**：有效的散热设计可大幅提高器件寿命和稳定性。
### DC-DC降压芯片与Sensor集成设计在现代电源管理中，智能化要求日益增加，DC-DC降压芯片与各类传感器（如温度传感器、电压传感器、电流传感器等）的集成设计应运而生。#### 实现方法1. **温度监控**：通过集成温度传感器，可以实时监控芯片及外置MOS管的温度。一旦超过预设阈值，可通过微控制器关闭输出或降低功率，避免过热损坏。2. **电压和电流监控**：通过集成电压、电流传感器，监测输入输出的电压、电流情况。如果出现异常波动，可以快速采取保护措施或调整工作状态。3. **智能控制**：结合Sensor数据，通过算法优化PWM控制策略，动态调整占空比，提高转换效率和稳定性。4. **数据通信**：部分高级方案可以通过I2C、SPI等接口与传感器通信，将数据发送至主控MCU进行进一步处理和分析。### 典型应用案例1. **电动汽车**：DC-DC降压模块用于将电池高压转换为低压，为车载娱乐系统、大灯等供电。外置MOS管和温度传感器确保高功率输出和安全性。2. **工业自动化设备**：在工厂环境中，DC-DC降压模块需要承受较大的电压波动和高温环境。通过集成多种传感器，可以实时监测运行状况，保证设备稳定运行。3. **LED照明**：LED驱动电路通常采用DC-DC降压芯片，通过恒流控制保证LED寿命和亮度。集成电流传感器可以实现更精准的电流控制。### 结语DC-DC降压芯片外置MOS管与Sensor集成设计提供了高效、可靠的电源管理方案，适用于各种高要求的应用场景。通过合理选型和设计，可以大幅提高系统的性能和安全性，为现代电子设备的稳定运行保驾护航。
