阻容降压220v/12v电路图设计
返回列表 来源: 发布日期: 2024-11-24
在电子工程领域,降压电路是一种常见的电源设计方案,用于将高电压转换为低电压以满足不同电子设备的供电需求。其中,阻容降压电路以其独特的优势——成本低廉、体积小巧、结构简单,成为众多工程师和爱好者的首选。本文将从基本原理出发,深入探讨阻容降压电路,并通过实际的电路图示例,详细讲解如何实现220V交流电降至12V直流电的转换过程。

#### 一、原理解析

阻容降压电路的核心工作原理是利用电容在一定的交流信号频率下产生的容抗来限制电流,从而达到降压的目的。在交流电路中,电容对交流电产生阻抗(称为容抗),其大小与交流信号的频率和电容值成反比。当220V交流电通过电容器时,由于电容器的容抗作用,大部分电压降在电容器上,而只有小部分电压降在负载上,从而实现降压。具体来说,当一个1μF的电容应用于50Hz的工频条件下时,它大约会产生3180欧姆的容抗。如果将其接入220V的交流电路中,理论上它能够通过的最大电流约为70mA(根据欧姆定律计算得出)。值得注意的是,虽然有电流流过电容器,但由于理想电容的特性,它并不消耗功率,因此电容器本身不会发热。然而,实际应用中的电容器会存在一定的介质损耗和漏电流,导致略有功耗。

#### 二、220V转12V电路设计

为了让读者更好地理解和实践,我们提供了具体的电路图示例(请参考附图),并结合文字说明如下:

- **元件选择**:选用耐压400V以上的无极性电容作为降压电容C1;选用全波整流二极管如1N4007;选用12V稳压二极管ZD1以确保输出稳定;电阻R1用作关断电源后C1的泄放电阻;其他元件如滤波电容C2等也需按设计要求选取。


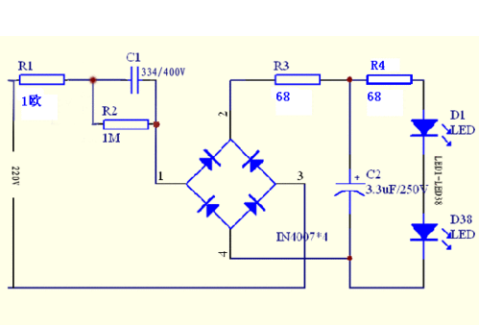

阻容降压220v/12v电路图


- **电路构成**:将降压电容C1串联在电路中,以限制输入电流的大小。加入全波整流桥(D1-D4),将交流电转换为脉动直流电。使用滤波电容C2平滑整流后的输出波形。接入稳压二极管ZD1,确保输出电压稳定在12V左右。电阻R1并联在C1两端,用于在断电后迅速泄放掉C1上的电荷,确保安全。

#### 三、注意事项补充

在设计和实施阻容降压电路时,还需注意以下几点:

- **负载匹配**:确保所选降压电容的容量与负载电流相匹配,避免因容量过大而导致稳压管烧毁或因容量过小而无法提供足够电流。

- **散热问题**:虽然阻容降压电路本身发热量较小,但稳压二极管在工作过程中会产生一定的热量,需确保良好的散热条件。

- **安全隔离**:由于阻容降压电路为非隔离型电源,因此在使用时需注意安全隔离,避免触电风险。特别是在涉及高电压的场合,更应加强绝缘措施。

- **维护与检查**:定期检查电路中的元件是否老化、损坏或松动,特别是降压电容和稳压二极管等关键元件,一旦发现问题应及时更换。

总之,阻容降压电路作为一种简单而有效的电源设计方案,在电子工程领域具有广泛的应用价值。通过合理设计和正确使用,可以充分发挥其优势,为各种电子设备提供稳定可靠的电源供应。
