在现代电子设备中，DC-DC转换器扮演着至关重要的角色。它们高效地将一个电压级别的直流电转换为另一个电压级别，以适应不同电子设备的需求。本文将详细解析DC-DC降压（Buck）转换器的工作原理，结合理论知识与实际实例，帮助读者全面理解这一技术。

一、DC-DC转换器简介

DC-DC转换器的基本功能是将一种直流电压转换为另一种直流电压。根据输出电压相对于输入电压的大小，分为降压（Buck）、升压（Boost）和降压-升压（Buck-Boost）三种类型。本文重点讨论降压型DC-DC转换器。

二、降压型（Buck）转换器的基本原理

1. 基本电路结构

降压型DC-DC转换器的核心电路由以下几个主要部分组成：
- **开关管S1**：通常使用MOSFET或晶体管。
- **二极管D**：用于在开关管关闭时为电感电流提供续流回路。
- **电感L**：储存能量并以可控方式释放。
- **电容C**：用于平滑输出电压。

2. 工作原理

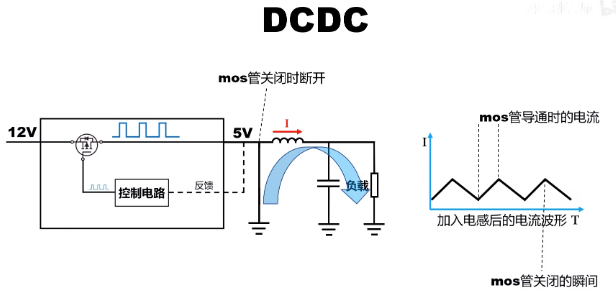

降压型DC-DC转换器通过周期性地开关S1来调控输出电压。当S1导通时，输入电压Vin通过电感L直接连接到输出端，同时给电感充电。当S1断开时，电感通过二极管D释放能量，维持输出电压。

3. 工作过程详解

- **开关S1闭合**：电感L两端产生正向电压，电感开始储能。此时，输出电容C向负载供电。
- **开关S1断开**：电感L两端产生反向电动势，维持电流流动，并通过二极管D续流。电容C继续平滑输出电压。

通过调控S1的占空比（导通时间与周期的比率），即可控制输出电压的大小。

4. 计算公式

在理想情况下，降压转换器的输入输出关系可以用以下公式表示：
\[ V_{out} = D \times V_{in} \]
其中，\( D \) 为占空比，\( V_{in} \) 为输入电压，\( V_{out} \) 为输出电压。

三、非同步与同步整流

根据续流回路中使用的元件不同，降压型DC-DC转换器分为非同步和同步两种。

1. 非同步整流

在非同步整流中，续流回路采用二极管。这种设计简单但效率较低，因为在二极管上会产生较大的正向压降。

2. 同步整流

同步整流使用MOSFET代替二极管，显著降低了续流路径上的压降，从而提高了整体效率。但是，控制电路相对复杂，需要精确调控以避免MOSFET的直通问题。

四、关键参数及选型

1. 输入电压范围

选择DC-DC转换器时，首先需考虑输入电压范围是否覆盖实际应用中的波动范围。

2. 输出电压和电流

输出电压和电流必须满足负载要求。设计时应预留足够的余量，以确保在各种工况下稳定工作。

3. 纹波噪声

纹波噪声影响电源的稳定性和可靠性。选择低纹波噪声的转换器尤为重要，尤其在对电源质量要求高的场合。

4. 效率与功率损耗

高效率意味着低功率损耗和高可靠性。尤其在某些高温环境中，效率直接影响器件寿命。

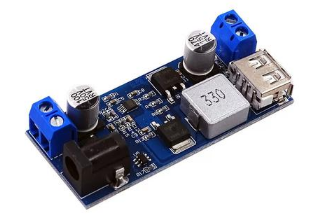

五、实例分析：M3406-ADJ芯片的应用

M3406-ADJ是一款常用的DC-DC降压转换器芯片，具有固定频率和同步整流功能。以下是其基本应用实例：

1. 基本电路设计

M3406-ADJ的典型应用电路包括输入电容、输出电容、电感和反馈电阻等。通过调节反馈电阻的值，可以设定输出电压。

2. PCB布局建议

在设计PCB布局时，应尽量减小输入和输出回路的环路面积，降低寄生电感的影响。同时注意散热设计和关键节点的屏蔽。

六、总结与展望

1. 总结

DC-DC降压转换器在现代电子设备中的应用十分广泛，通过精确的控制和优化设计，可以实现高效的电压转换。理解其基本工作原理和关键参数对合理选型和优化设计至关重要。

2. 展望

随着技术的发展，DC-DC转换器正朝着更高效率、更低功耗、更小体积的方向发展。未来的研究热点包括提高开关频率、改进拓扑结构和集成更多功能模块。通过不断的技术创新，DC-DC转换器将在更多领域展现其强大的生命力和应用潜力。
