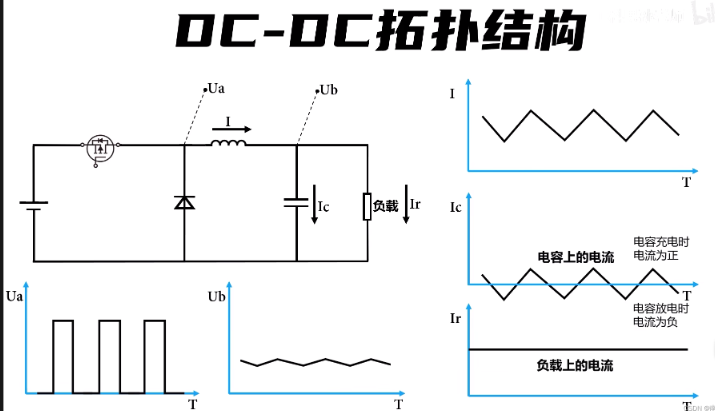

在现代电子设备中，直流-直流（DC-DC）转换器是不可或缺的一部分。它们广泛应用于各种需要电压调节和转换的系统，如计算机电源、通信设备、工业控制系统以及便携式电子产品。本文将深入探讨多种DC-DC升降压解决方案，包括Buck降压电路、Boost升压电路、Buck-Boost极性反转升降压电路以及结合这些基本拓扑结构的集成芯片方案。一、DC-DC转换基础概述DC-DC转换器通过开关器件控制电感和电容等元件，实现电压的升高或降低。根据输入输出电压的关系，可以分为降压（Buck）、升压（Boost）和升降压（Buck-Boost）等类型。1. Buck 降压电路Buck电路通过周期性开关控制输入电压的通断，利用电感和电容滤波得到较低的稳定输出电压。其优点是转换效率高，纹波小；缺点是只能降压，且输入电流不连续时可能导致电磁干扰（EMI）问题。2. Boost 升压电路Boost电路通过储存能量于电感，在开关断开瞬间释放能量至输出端，实现升压。该电路能够将较低的输入电压提升至较高的输出电压，适用于电池供电设备的电压稳定。但其输出纹波较大，可能需要额外的滤波措施。3. Buck-Boost 升降压电路Buck-Boost电路结合了Buck和Boost的特点，既能升压也能降压。它通过切换不同的工作模式来实现这一功能，但电路结构相对复杂，成本较高。
二、集成芯片方案随着半导体技术的发展，许多集成芯片能够实现高效的DC-DC转换。例如，LM5118是一款超宽输入输出电压范围的升降压芯片，支持3至70V的输入电压和3至75V的输出电压，最大输出电流可达3A，效率高达95%。此外，还有针对特定应用优化的芯片，如基于MP1470的降压电路，提供4.7至16V的输入范围和最大2A的输出电流，具备高开关频率和同步整流特性。三、非隔离式开关电源设计考虑因素在设计非隔离式DC-DC转换器时，需要考虑以下关键要素：- **电容与电感的选择**：电容用于储能和滤波，而电感则在开关过程中储存和释放能量。合适的电感值可以确保电路在连续导通模式下工作，减少纹波和提高效率。- **开关频率设定**：开关频率影响电路的效率和尺寸。较高的频率可以减小电感和电容的物理尺寸，但会增加开关损耗。通常需要根据具体应用选择最佳的开关频率。- **PCB布局**：良好的PCB布局对于确保电路性能至关重要。应遵循厂商提供的布局指南，注意功率地与信号地的分隔，以及输入输出滤波的位置。- **散热设计**：为了提高转换效率并保持长期稳定性，合理的散热设计是必不可少的。这可能包括使用散热器、风扇或选择合适的封装材料。四、结论DC-DC升降压电路在现代电子设备中扮演着关键角色。无论是选择传统的分立元件构建还是采用集成芯片方案，理解不同拓扑结构的工作原理及其优缺点都是至关重要的。在实际应用中，工程师需要根据具体的应用需求，综合考虑效率、成本、体积和可靠性等因素，选择最合适的DC-DC转换方案。
