dcdc降压上电瞬间烧芯片,等你来解!
返回列表 来源: 发布日期: 2024-10-24
关于“DC-DC降压上电瞬间烧芯片”的问题,这通常涉及电源设计、电路保护以及元件选择等多个方面的因素。以下是对此问题的详细解析:

主题概述

        在探讨DC-DC降压转换器在上电瞬间烧毁芯片的原因时,我们首先要认识到,这一问题往往源于电路设计中的不当之处或外部条件的异常变化。DC-DC降压转换器作为电子设备中的关键组件,其稳定性和可靠性对于整个系统的正常运行至关重要。然而,在实际使用过程中,由于各种因素的影响,有时会出现上电瞬间芯片烧毁的情况,这不仅会影响设备的正常工作,还可能造成更严重的安全风险。因此,深入分析并理解这一现象的原因,对于提高电源设计的质量和可靠性具有重要意义。

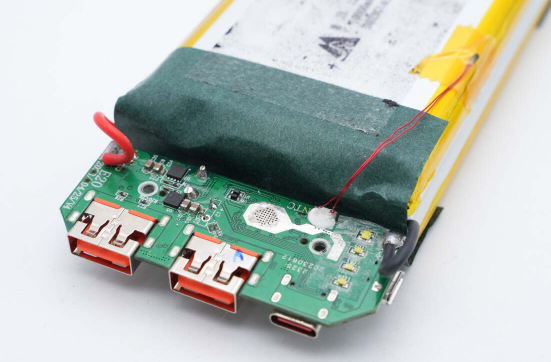

DC-DC降压在移动电源上的应用


一、电源设计不合理

        (1)瞬态过电压与浪涌电流:上电瞬间,由于输入电容器需要充电,会产生较大的浪涌电流。如果电路设计中缺少适当的限流措施或滤波电容不足,这种高电流脉冲可能会远远超过DC-DC芯片的承受能力,导致芯片烧毁。
        (2)负载突变引起的过冲电压:当负载发生突变(如连接或断开大负载)时,输出电压可能会产生过冲现象。这种过冲电压可能会超过芯片的最大承受电压,引起芯片击穿损坏。

二、保护机制缺失

        (1)缺乏过压、过流保护:有效的过压、过流保护机制是防止DC-DC芯片损坏的重要手段。当电路中出现异常情况(如输入电压过高、负载过重等)时,如果没有及时的保护措施,芯片很容易烧毁。

三、元器件选择与电路布局问题

        (1)低质量元器件:使用低质量的电解电容、不合理的电感量等元器件,可能会导致电源电路不稳定,增加芯片烧毁的风险。
        (2)PCB布局不当:PCB布局不合理也可能导致信号干扰和过载情况的发生,进而影响芯片的正常工作。

四、解决方案

        (1)增加软启动电路:通过逐步升高输入电压的方式减小初始浪涌电流,从而降低上电瞬间的瞬态过电压。
        (2)添加过冲抑制电路:在DC-DC降压芯片的输出端添加TVS二极管、电阻电容滤波等方案,以抑制因负载突变引起的过冲电压。
        (3)优化元器件选择与电路设计:选用高质量的元器件,并根据实际需求合理配置电感、电容等关键参数。同时,优化PCB布局,避免信号干扰和过载情况的发生。
        (4)完善保护机制:加入完善的过压、过流保护电路等措施,确保在异常情况下能够及时保护DC-DC芯片免受损害。


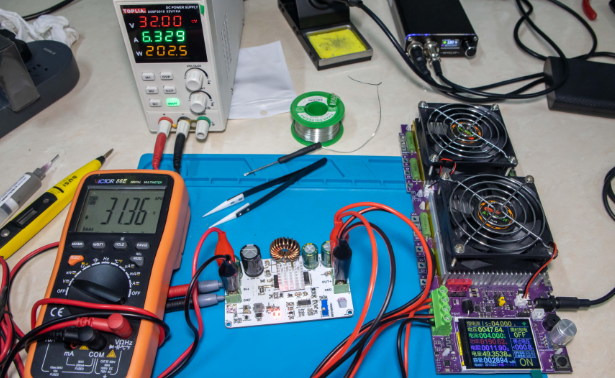

检测DC-DC降压上电瞬间烧芯片的问题


总结

        综上所述,“DC-DC降压上电瞬间烧芯片”的问题是一个复杂的现象,其原因可能涉及电源设计的多个方面。为了有效解决这一问题,我们需要从电路设计、元器件选择、电路布局以及保护机制等多个角度入手,综合采取多种措施来提高电源的稳定性和可靠性。只有这样,才能确保DC-DC降压转换器在上电瞬间不会烧毁芯片,保障整个电子设备的正常运行。
