同步整流dcdc降压芯片有哪些？快来瞧！

返回列表 来源：发布日期： 2024-10-21

在现代电子设备中，同步整流DC-DC降压芯片的应用日益广泛，尤其是在高功率和高效率的电源设计中。这类芯片能够有效降低电压，同时减少能量损失，保证设备的稳定运行。以下是一些常见的同步整流DC-DC降压芯片：

一、英集芯科技产品

1. IP6566：支持DCP, QC2.0, QC3.0, FCP, SCP, AFC, PD2.0, PD3.0等多种协议，具有全功能特性，适合车充等多口应用。

英集芯ip6566同步整流dcdc降压芯片

2. IP6565：集成同步开关的降压转换器芯片，支持多种快充协议，适用于车载充电器、智能插排等。

3. IP6559：内置协议功能与同步升降压控制器整合在一个封装内部，提供高达140W的输出能力，满足主流手机快充需求。

4. IP6557：支持UFCS/PD2.0/PD3.1/EPR28V等协议的升降压SOC芯片，具备高度集成性和广泛的兼容性。

5. IP6511：支持双路DCP协议的高效同步降压转换器芯片，适用于车载充电器、适配器等领域。

6. IP6500：支持36V输入的同步降压控制器，内置NMOS管驱动，适用于USB-A接口等多口降压应用。

7. IP6537：支持最高32V工作电压，集成同步开关的降压转换器芯片，适合车充、USB PD快充和智能插排应用。

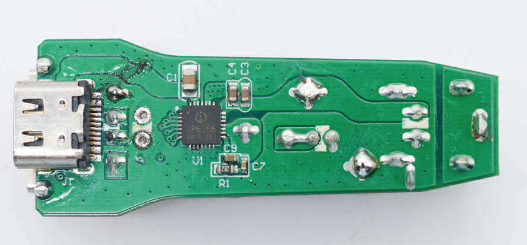

同步整流dcdc降压芯片英集芯ip6566车充方案应用

二、其他品牌产品

1. C8949（ACTIVE-SEMI）：最小输入电压为4.75V，最大输入电压为23V，是一款高效的同步整流DC-DC降压芯片。

2. AIC2857FGR8TR（沛亨半导体）：输入电压范围为4.75V至23V，输出电压为12V，适用于各种电子设备。

3. APW7301KAI-TRG（茂达电子）：输入电压范围为4.5V至24V，输出电压为20V，具有较高的效率和稳定性。

同步整流dcdc降压芯片 APW7301KAI-TRG（茂达电子）

总的来说，这些芯片通过不同的技术实现电压转换，广泛应用于各种便携式设备、充电器、适配器以及车载电子设备中。在选择同步整流DC-DC降压芯片时，应考虑具体的应用需求，包括输入电压、输出电压、输出电流、效率、尺寸以及成本等因素。
