常用dcdc降压芯片5V输出，你了解多少？

返回列表 来源：发布日期： 2024-10-25

在当今电子设备日益增多的时代，稳定可靠的电源供应显得尤为重要。而DC-DC降压芯片作为一种高效的电源管理工具，被广泛应用于各种电子产品中。本文将详细介绍常用的DC-DC降压芯片以及其在5V输出方面的应用。

一、常见的DC-DC降压芯片

市场上有许多不同型号的DC-DC降压芯片可供选择，以下是一些常见且备受好评的芯片型号：

1. TPS5450DDAR：这款芯片能够持续提供高达5A的输出电流，并且支持宽输入电压范围（5.5V至36V）。其输出电压可在1.22V至31.32V之间调节，初始精度为1.5%。内部补偿设计最大限度地减少了外部器件数量，同时采用固定500kHz开关频率，非常适合小型滤波器尺寸的设计。此外，该芯片还具有低关断电源电流（18µA）的特点，使其在待机模式下更加节能。

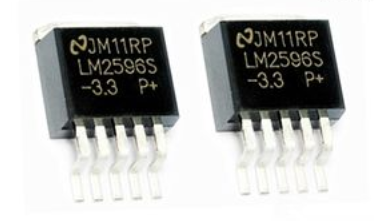

经典的DC-DC降压稳压芯片LM2596

2. LM2596：LM2596是一款经典的DC-DC降压稳压芯片，分为多种版本如LM2596、LM2596S、LM2596T和LM2596R等，虽然封装不同但功能相同。它能提供最大3A的输出电流，并具有良好的线性和负载调节特性。LM2596还具备自我保护电路，包括两级降频限流保护和过温完全保护电路，确保在异常情况下系统安全稳定运行。

3. MP2315：这是一款高效的同步整流DC-DC降压转换器，采用峰值电流模式控制，具有宽输入电压范围（4.75V至28V）和高输出电流能力（最高可达3A）。MP2315特别适用于需要高效率和小体积的应用场合，例如电池供电设备或便携式电子产品。它还集成了过温关断、过流保护等功能，增强了系统的可靠性。

4. RT9193-3.3G：尽管主要用于低压差线性稳压器（LDO），RT9193-3.3G也可以作为辅助提到，因为它提供了一种简单的方式将5V转换为3.3V或其他低电压输出。该芯片通过内部参考电压源实现高精度调节，适用于噪声敏感的应用环境。

二、DC-DC降压芯片的工作原理

DC-DC降压芯片通过开关技术将较高的直流电压转换为较低的直流电压。其基本工作原理可以概括为以下几个步骤：

1. 开关转换：芯片内部的开关网络快速开合，产生一个高频交流信号。这个过程中，开关频率通常在几十千赫兹到几兆赫兹之间。

2. 能量传递：高频交流信号通过外部电感器和电容器组成的LC滤波器，将电能从输入端传递到输出端。在这个过程中，电感器储存能量并在开关关闭时释放给电容器，从而维持输出电压的稳定。

3. 反馈控制：为了保证输出电压的稳定性，DC-DC降压芯片通常会使用一个反馈回路来监测输出电压并与参考电压进行比较。如果检测到输出电压偏离设定值，则调整开关占空比以修正偏差。

4. 滤波与稳压：最终，经过LC滤波器后的平滑直流电压将被送至负载端。由于高频操作，所需的滤波元件尺寸较小，有助于节省空间并提高效率。

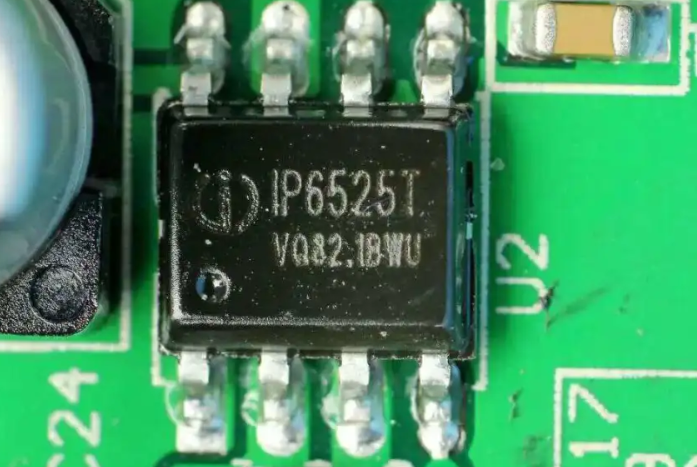

国产DC-DC降压稳压芯片英集芯IP6525T

三、DC-DC降压芯片的应用领域

由于其高效、灵活的特点，DC-DC降压芯片被广泛应用于以下领域：

1. 消费电子：智能手机、平板电脑等便携式设备中常用DC-DC降压芯片来管理电池电量并提供稳定的工作电压。
2. 工业自动化：在工业控制系统中，为了确保传感器和执行机构正常工作，需要使用DC-DC降压芯片提供合适的电源。
3. 汽车电子：现代汽车中的许多电子模块都需要稳定的电源供应，DC-DC降压芯片在这方面发挥着重要作用。
4. 通信设备：基站、路由器等通信设备对电源稳定性要求极高，DC-DC降压芯片是这些设备中不可或缺的一部分。
5. 计算机硬件：无论是桌面电脑还是服务器，都需要使用DC-DC降压芯片来为CPU、GPU等关键部件提供稳定的工作电压。

四、选择DC-DC降压芯片时需要考虑的因素

在选择适合的DC-DC降压芯片时，应考虑以下几个关键因素：

1. 输入输出电压范围：确保所选芯片能够覆盖实际应用中的输入电压变化范围，并能满足预期的输出电压需求。
2. 输出电流能力：根据负载的要求选择合适的输出电流规格，避免因超载而导致芯片过热或损坏。
3. 效率：高效率意味着更低的能量损耗，尤其是在电池供电的情况下，更高的效率可以延长电池寿命。
4. 保护功能：良好的保护功能可以提高系统的可靠性，包括过流保护、过温保护等。
5. 成本与尺寸：在满足性能要求的前提下，应尽量选择成本较低且体积小巧的解决方案。

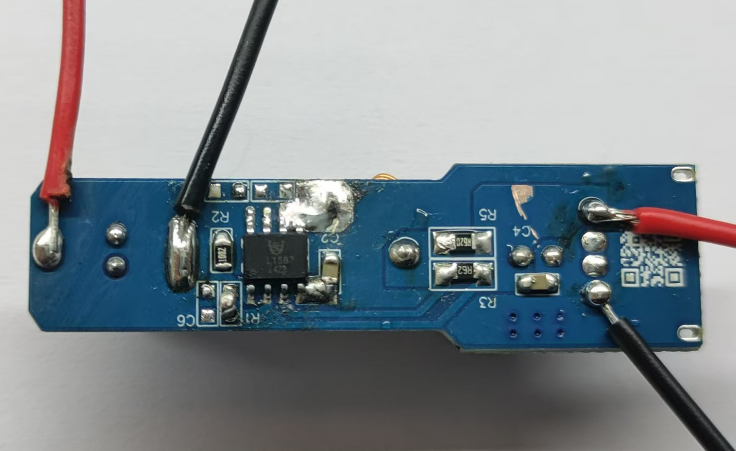

DC-DC降压芯片在车充方案中的应用
