在现代电子设备中，电源管理的重要性不言而喻。DC转DC降压电路作为电源管理的核心部分，广泛应用于各种设备中，以确保提供稳定而可靠的电能供应。本文将详细介绍基于DC转DC降压电路的PCB（Printed Circuit Board）原理图设计，探讨其基本原理、关键元件选择以及PCB布局技巧。一、DC转DC降压电路的基本原理 DC转DC降压电路，通常采用BUCK电路拓扑来实现电压从高到低的转换。BUCK电路是一种基于电感储能原理的DC-DC变换器，其主要通过控制开关管的导通和关断状态，来调节输出电压。具体工作过程可以分为四个阶段：1. 导通阶段：当开关管S1闭合时，电感L储存能量，电容C充电，负载获得能量。此时输入电压与输出电压的关系为Vout = Vin × D，其中D是占空比。2. 关断阶段：开关管S1断开时，电感L通过二极管D放电，维持输出电流。此时，电感L的能量被释放到电容C和负载上。3. 自由轮振荡阶段：在开关管S1断开后，电感中的电流不会立即消失，而是反向传回电感，驱动二极管导通，完成自由轮振荡。4. 重复阶段：这些阶段循环进行，通过调整开关管的占空比，可以实现稳定的电压输出。
二、关键元件选择及其作用为了实现高效稳定的降压效果，需要合理选择关键元件：1. 开关管（MOSFET）：用于控制电路的导通和断开。其导通和关闭的速度直接影响转换效率和稳定性。2. 二极管：在异步整流BUCK中使用的二极管，用于续流，保证电感中的能量能及时释放给负载。同步整流BUCK中则使用另一个MOSFET代替二极管，以提高效率。3. 电感（L）：电感的选择影响电路的响应速度和输出纹波。一般来说，电感值越大，输出纹波越小，但响应速度会变慢。4. 输入和输出电容：输入电容用于滤除输入电压的噪声，输出电容用于平滑输出电压，减少纹波。5. 自举电容：对于某些控制芯片，如TPS561208DDCR，自举电容用于确保开关管能够持续导通。6. 反馈网络：由分压电阻组成，通过FB引脚将输出电压反馈至IC内部，调节PWM信号，保持输出稳定。

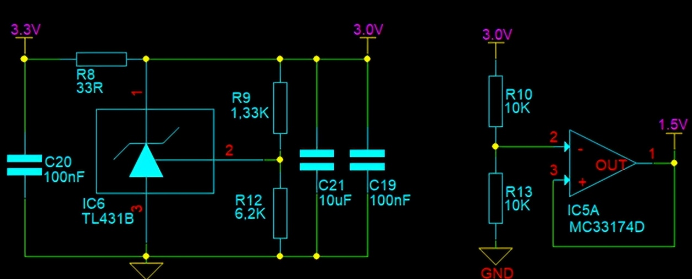

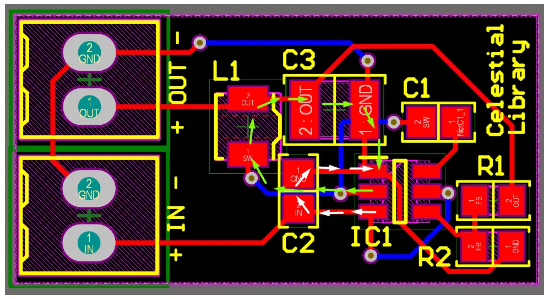

三、PCB布局技巧合理的PCB布局对降压电路的性能有重要影响。以下是一些布局建议：1. 环路最小化：尽量减小输入和输出电流环路的面积，以降低电磁干扰（EMI）。例如，输入电容应靠近电源输入引脚，输出电容应靠近负载。2. 元件布局紧凑：所有相关元件应尽可能靠近主控芯片，尤其是输入电容、输出电容、电感及反馈网络，以减小寄生电感和电阻。3. 电流路径优化：确保输入和输出电流路径尽可能短且宽，可以使用较粗的导线或覆铜处理。同时，注意避免输入输出电流路径的重叠，以降低交叉干扰。4. 滤波和保护器件：在输入部分增加TVS抗浪涌二极管和防反接保护电路，防止电压异常损坏芯片。在输出部分增加磁珠和π型滤波器，进一步降低输出噪声。5. 散热设计：降压电路中的功率元件（如开关管和电感）会产生较多热量，需考虑良好的散热措施。例如，可以在元件下方铺设大面积覆铜并连接到地。
四、实际应用示例及总结 以基于TPS561208降压转换器的电路设计为例，该芯片适用于4.5V至17V的输入电压，可提供0.76V至7V的可调输出电压，最大输出电流1A。其典型应用包括5V电源适配器等。 在设计过程中，首先根据公式选择合适的输出电阻、输入电容、电感及输出电容。然后根据数据手册推荐的布局进行初步设计，并手动布线优化电流环路。最后，通过实际测试和调试，确保电路性能稳定可靠。 总之，DC转DC降压电路的PCB设计是一个复杂且细致的过程，需要深刻理解电路原理，合理选择和布置元件，并结合实际应用需求不断优化设计。只有这样，才能设计出高效、稳定的电源管理方案，满足各种电子设备的需求。
