dc转dc降压电路怎么改输出输入电压，快来瞧瞧！

返回列表 来源：发布日期： 2024-10-06

在现代电子技术中，DC-DC降压电路的应用极为广泛。无论是为微处理器供电，还是为传感器提供稳定电压，这类电路都是不可或缺的一部分。然而，对于很多工程师和技术人员来说，如何调整DC-DC降压电路的输入输出电压仍然是一个关键的挑战。下面将详细解析DC-DC降压电路的工作原理，以及如何通过调整相关参数来改变其输出电压：

1. DC-DC降压电路的基础知识
- 定义与功能：DC-DC降压电路的主要功能是将较高的直流电压转换为较低的直流电压。这种转换是通过调节开关频率和占空比来实现的。
- 核心组件：常见的DC-DC降压电路包括开关元件（如MOSFET）、电感、电容和控制器等。这些组件共同工作，以实现电压的转换和稳定输出。

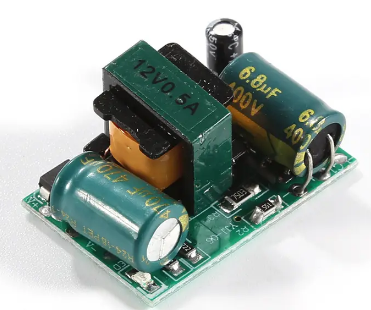

DC-DC降压电路12V/0.5A模块

2. 理解输入输出压差的重要性
- 压差的概念：在DC-DC电路设计中，输入输出压差是指输入电压与输出电压之间的差值。这个差值对于确保电路正常工作是非常关键的。
- 影响因素：输入输出压差受到多种因素的影响，包括内部损耗、占空比限制和导通内阻等。

3. 通过调整占空比改变输出电压
- 占空比的定义：占空比是开关在一个周期内处于导通状态的时间比例。理论上，当芯片的开关周期达到100%时，输出电压等于输入电压。
- 调整方法：通过调整PWM信号的占空比，可以有效控制输出电压。例如，增加占空比会提高输出电压，反之亦然。

4. 选择合适的降压芯片
- 高占空比芯片的优势：选择高占空比的降压芯片可以在较小的输入输出压差下，依然保持高效率的能量转换。
- 芯片的选择标准：在选择芯片时，需要考虑其最大占空比、最大输出电流、效率以及其他电气特性，以确保满足具体应用的需求。

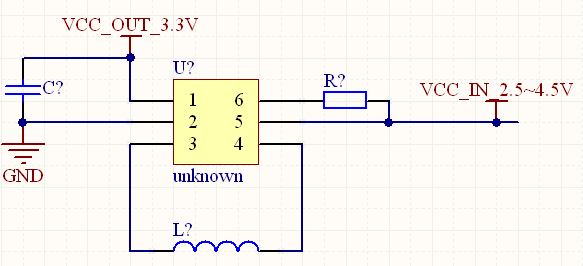

DC-DC降压电路原理设计图

5. 考虑实际应用中的损耗
- 导通内阻的影响：实际电路中，MOSFET的导通内阻和电感的内阻会导致一定的电压降，从而影响最终的输出电压。
- 优化电路设计：合理的电路布局、选用低阻抗元器件和高效的散热设计，都可以减少损耗，提高电路的整体性能。

6. 使用外部控制信号
- DAC或PWM控制：通过单片机的DAC或者PWM产生可控的电压给FB脚，从而调节芯片的输出电压是一种有效的方法。
- 实现细节：需要根据芯片的数据手册，精确计算各个电阻的阻值，并通过实验验证调整后的效果。

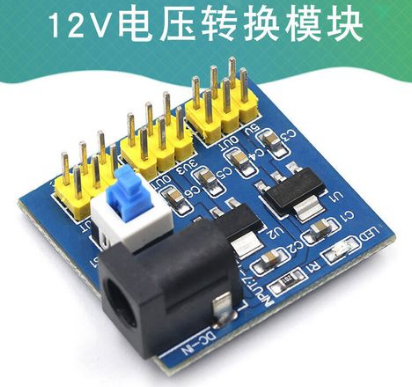

DC-DC降压电路12V电压转换模块

7. 动态调节与保护机制
- 动态调节的重要性：在一些复杂的应用中，如电动汽车和可再生能源系统，需要根据实时负载变化对输出电压进行动态调节。
- 保护机制的设计：设计合适的过压保护、过流保护和热保护机制，可以确保电路在不同工况下的可靠运行。

综上所述，DC-DC降压电路的设计和应用涉及多个方面的知识和技能。了解电路的基本原理、掌握占空比的调节方法、合理选择元器件和设计保护机制，都是实现高效、稳定的电源转换的关键。希望本文能为您提供一些有价值的参考和指导，助力您的电子设计和研发工作。
