dc转dc降压电路如何调压，答案在此！

返回列表 来源：发布日期： 2024-10-08

在现代电子设备中，DC转DC（直流到直流）降压电路扮演着至关重要的角色。它们不仅能够将较高的电压转换为设备所需的较低电压，还能提供高效的电能管理，以确保系统的稳定运行。本文将详细介绍DC转DC降压电路的调压方法，帮助读者更好地理解和应用这些技术。

一、DC-DC降压电路的基本概念

DC-DC降压电路通过调节输入电压的占空比来降低输出电压，同时保持电流的稳定性。其核心组件通常包括开关器件（如MOSFET）、电感、电容和控制芯片等。通过不断开关电路中的MOSFET，可以实现电压的转换与稳压。

1. 基本工作原理

当MOSFET导通时，输入电压通过电感传送到负载，电感此时储存能量。当MOSFET关闭时，电感通过二极管续流，将储存的能量释放给负载。这一过程反复进行，形成了稳定的输出电压。

2. 关键组件

- MOSFET：作为开关元件，负责开通和关断电路。
- 电感：储存和释放能量，实现电压转换。
- 电容：滤波平滑输出电压，减小纹波。
- 控制芯片：通过反馈回路，调节MOSFET的占空比，以实现稳定的输出电压。

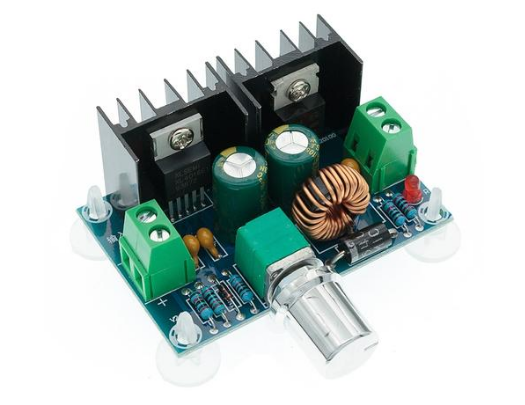

dc转dc降压电路调压模块

二、调压方法

DC-DC降压电路的调压方法多种多样，常见的几种方法如下：

1. 脉冲宽度调制(PWM)

PWM是一种通过调节MOSFET导通时间（占空比）来控制输出电压的方法。控制芯片通过反馈回路监测输出电压，并与基准电压进行比较，根据误差调整占空比，从而稳定输出电压。

优点
- 能高效地调节输出电压。
- 响应速度快，适用于动态负载变化的环境。

应用实例
例如，使用PWM控制的DC-DC降压电路可以应用于计算机电源供应器中，通过实时调整占空比来提供稳定的3.3V或5V输出。

2. 模拟调压
模拟调压是通过电阻分压网络来实现的。这种方法通过调整电阻值的大小来改变输出电压的分压比例。

优点
- 设计简单，成本低廉。
- 容易实现，适用于对精度要求不高的场合。

应用实例
在一些简单的家用电器中，如电动玩具或小型电子设备，模拟调压是一种经济可行的解决方案。

dc转dc降压电路（数字调压模块）

3. 数字调压
数字调压是利用单片机或DAC（数字模拟转换器）生成参考电压，并通过负反馈回路控制降压电路的输出电压。这种方法具有高精度和灵活性。

优点
- 精度高，可编程性好。
- 便于集成到复杂的控制系统中，实现智能调压。

应用实例
在工业自动化设备中，数字调压可以通过编程实现多种不同的电压需求，适应不同的操作模式和环境条件。

三、实际应用案例分析

为了更好地理解上述调压方法，以下是一个具体的应用案例：使用STM32单片机和IR2110驱动芯片的DC-DC降压电路设计。

1. 硬件设计

- STM32单片机：作为控制核心，通过编程实现PID算法或PWM信号生成。
- IR2110芯片：用于驱动MOSFET的高端和低端驱动器，接受来自单片机的控制信号。
- MOSFET：选择适当的MOSFET型号以满足效率和散热要求。
- 反馈网络：由电阻分压器和运算放大器构成，实时监测输出电压并反馈给单片机。

2. 软件设计

- 编写程序实现PID算法或PWM信号生成。
- 配置ADC（模数转换器）读取输出电压并进行闭环控制。
- 设定目标输出电压和允许误差范围。

3. 实验结果
通过实验验证，该方案能够在不同负载条件下稳定输出预设的电压值，并且具有较高的效率和较小的纹波系数，证明了其在实际应用中的可行性和优越性。

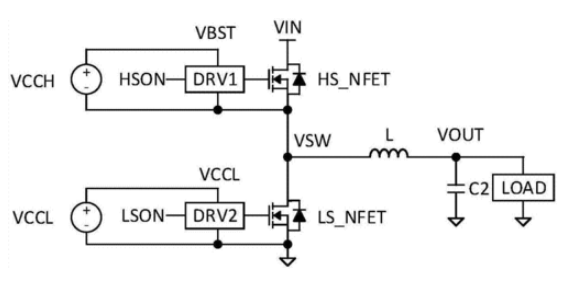

dc转dc降压电路原理设计图

四、总结与展望

DC-DC降压电路在现代电子设备中的应用广泛且重要。调压方法的选择取决于具体的应用场景和性能要求，无论是PWM、模拟调压还是数字调压都有其独特的优势和适用范围。未来，随着技术的不断进步和人们对高效、智能电源管理系统的需求增加，DC-DC降压电路必将继续发展和完善，为各类电子产品和系统提供更加可靠和高效的电源解决方案。
