dcdc降压模块怎么接线，答案来了！

返回列表 来源：发布日期： 2024-09-21

DC-DC降压模块是一种广泛应用于电子设备中，用于将较高的直流电压转换为较低直流电压的装置。其核心组件通常是一种开关电源管理集成电路（如LM2596），能够高效地实现电压转换。下面以LM2596为例，详细讲解DC-DC降压模块的接线方式及其相关要点：

一、了解关键引脚功能
首先，需要明确LM2596模块上各个引脚的功能：
1. IN+和IN-：分别代表输入正极和输入负极，是待转换的高电压直流输入端口。
2. OUT+和OUT-：分别代表输出正极和输出负极，是转换后的低电压直流输出端口。
3. GND（或称为FB）：地线，用于电路的接地连接。在某些版本中，GND也用作反馈引脚，调节输出电压。

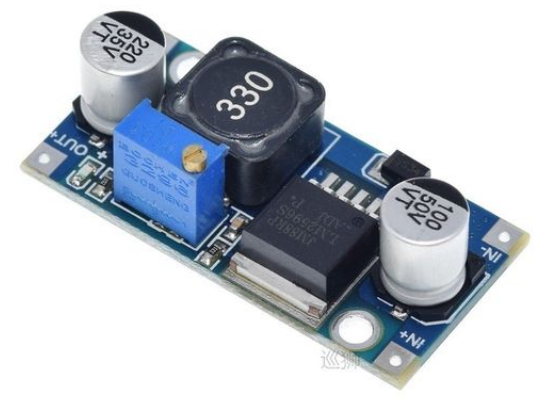

DC-DC降压模块LM2596

二、准备接线材料与工具
在开始接线前，准备好以下材料和工具：
1. DC-DC降压模块（如LM2596）。
2. 焊接工具及焊料。
3. 多用表，用于监测电压。
4. 电位器（蓝色电位器旋钮）用于调节电压。
5. PCB板或洞洞板，用于安装模块及元件。

三、接线步骤
1. 输入连接：将高电压源的正极连接到DC-DC降压模块的IN+引脚，负极连接到IN-引脚。确保输入电压高于所需输出电压至少1.5V。

2. 输出连接：将负载设备的正极接到OUT+引脚，负极接到OUT-引脚。通过这种方式，高电压将被降至所需的低电压，并传输到负载设备上。

3. 电位器调节：如果使用可调版本的DC-DC降压模块，可通过旋转蓝色电位器旋钮来调整输出电压。顺时针旋转升压，逆时针旋转降压。使用多用表实时监测输出电压，直到达到所需值。

4. 地线连接：将GND引脚连接到系统的地线，以确保整个电路的稳定性。如果GND也作为反馈引脚使用，需根据具体电路设计连接相应的反馈电阻。

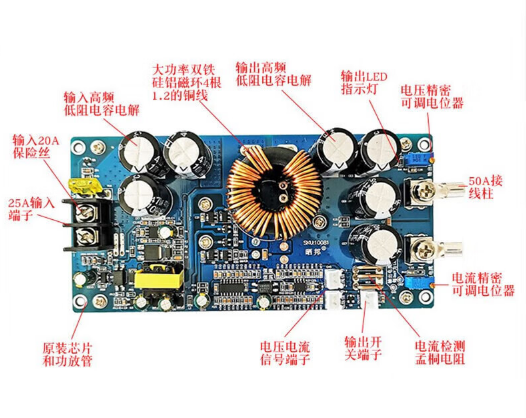

大功率DC-DC降压模块实拍接线图示

四、注意事项
1. 确保所有连接都牢固且无误，避免短路或接错极性。
2. 在初次调试时，逐步增加输入电压，观察输出电压的变化，确保模块正常工作。
3. 注意散热问题，避免模块长时间工作在高温环境下，以免影响性能或造成损坏。
4. 如果遇到任何异常情况（如输出电压不稳定、模块过热等），应立即断电检查并排除故障。

综上所述，正确接线DC-DC降压模块是确保其正常工作的关键步骤之一。通过理解引脚功能、准备合适的材料与工具、按照规范进行接线以及注意相关事项，可以有效地实现电压转换并保障系统的稳定运行。
