你每天揣在口袋里的手机，贴在手腕上的智能手表，家里路由器闪烁的指示灯，甚至新能源汽车里平稳运行的电控系统，背后都藏着一个看似不起眼却决定了设备生死的核心元件——DC-DC变换器。很多电子爱好者刚接触电源设计时，总觉得这东西原理简单，不过是“把电压改个大小”，可真到自己做板子的时候，却总是踩坑：输出纹波大到干扰传感器，效率低到芯片烫得能煎蛋，明明选了同款拓扑，别人的电路稳定跑几年，自己的一接负载就炸管。

今天我们就把DC-DC变换器的底层逻辑拆透，从**基础的工作原理出发，把降压、升压、升降压三类主流拓扑的差异、损耗来源、选型逻辑讲清楚，不管你是刚入门的硬件新手，还是想优化电源设计的工程师，都能找到可以直接落地的参考。

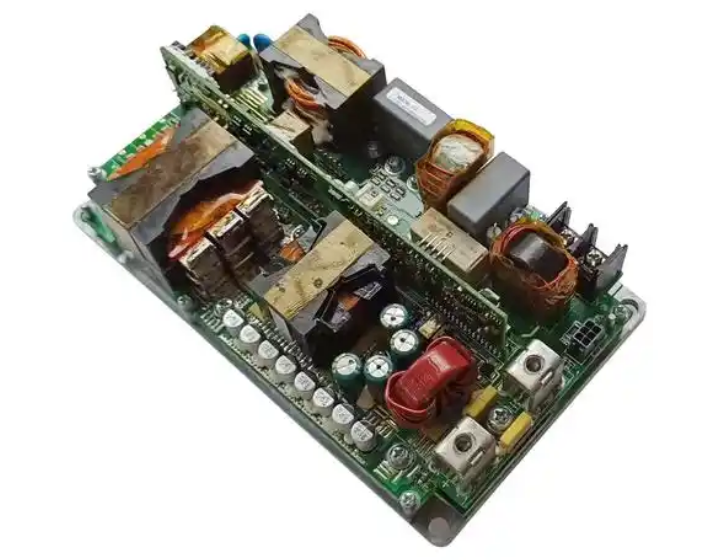

要搞懂DC-DC变换器，首先得跳出“线性调压”的思维误区。很多人**早接触的调压元件是三端稳压器，比如经典的7805，本质是靠内部晶体管的压降把多余的电压“耗”掉，输入12V输出5V，那差出来的7V就全变成了热量，这种方案在小功率、压差小的场景下勉强能用，一旦功率稍大或者压差过高，效率低到难以接受，甚至需要加巨大的散热片才能正常工作。

而DC-DC变换器走的是完全不同的路子：它不靠“耗”，靠“储”和“放”。通过高频开关控制能量的通断，先把电能暂时存在电感、电容这类储能元件里，再按照需求释放到输出端，整个过程中理想状态下没有能量损耗，这也是为什么开关电源能做到90%以上甚至95%以上的效率。别小看这个原理差异，正是这套“开关+储能”的逻辑，撑起了从几毫瓦的可穿戴设备到几十千瓦的新能源汽车的整个电源体系。

降压拓扑：**常用的“电压减法”怎么做

我们**熟悉的Buck电路，也就是降压拓扑，本质上是做电压的“减法”——输出电压一定低于输入电压，是绝大多数板级电源的**方案。

它的结构说穿了很简单：一个开关管（通常是MOS管）接在输入正端，后面串联一个电感，电感另一端接输出电容和负载，同时在开关管和电感的连接点，反向接一个二极管（现在更多用同步整流MOS管）到地。工作的时候就两个状态：开关管导通时，输入电压给电感充电，电感电流线性上升，同时给负载供电、给输出电容充电；开关管关断时，电感因为自感效应会维持电流方向，这时候之前的二极管导通，电感把储存的能量释放给负载和电容，直到下一个周期开关管再次导通。

很多新手做Buck电路**容易犯的错，就是忽略效率损耗的来源。别以为选了低导通电阻的MOS管就万事大吉，Buck的损耗藏在好几个地方：首先是开关管的开关损耗，MOS管开通和关断不是瞬间完成的，电压和电流的交叠区域会产生损耗，开关频率越高，这部分损耗越大；其次是电感的损耗，包括线圈的铜阻带来的铜损，和磁芯反复磁化带来的铁损，选差了的电感工作起来烫得厉害；还有就是整流管的压降损耗，如果用普通肖特基二极管，0.3-0.5V的压降在大电流下会产生非常可观的损耗，这也是为什么现在大电流场景几乎都用同步整流——用导通电阻毫欧级的MOS管替代二极管，能把这部分损耗压到极低。

在控制策略上，Buck拓扑**常用的是PWM脉宽调制，也就是固定开关频率，通过调整开关导通时间占整个周期的比例（占空比）来控制输出电压。这种方案的好处是纹波频率固定，滤波设计简单，EMI也好控制；如果是对轻载效率要求高的场景，比如电池供电的物联网设备，也会选PFM脉频调制，轻载时降低开关频率，减少开关损耗，代价是纹波频谱分散，滤波难度会大一点。

至于应用场景，Buck拓扑几乎是所有后级电源的标配：24V工业总线转12V给传感器供电，12V适配器转5V给USB接口供电，5V转3.3V、1.8V给主控芯片供电，这些需要“高压转低压”的地方，优先选Buck准没错。选型的时候除了看输入输出电压范围、输出电流能力，一定要重点关注芯片的开关频率和轻载效率——开关频率高的话可以用更小体积的电感和电容，节省板子空间，但效率会相应降低；电池供电的设备一定要选支持轻载节能模式的芯片，不然待机电流大到会严重缩短续航。

升压拓扑：把电压“抬上去”的关键逻辑

和Buck对应的Boost拓扑，也就是升压拓扑，做的是电压的“加法”——输出电压一定高于输入电压，**常见的场景就是锂电池供电的设备，单节锂电池满电4.2V，亏电2.8V，要给5V的USB接口供电，或者给12V的电机供电，就必须靠Boost电路抬压。

Boost的结构和Buck刚好反过来：输入先接电感，电感另一端接开关管到地，同时接整流二极管到输出电容和负载。工作状态同样是两个：开关管导通时，输入直接给电感充电，电感电流线性上升，这时候输出端靠之前充好电的电容给负载供电；开关管关断时，电感要维持电流方向，就会产生感应电动势和输入电压叠加，一起通过二极管给输出电容充电、给负载供电，这时候输出端的电压就等于输入电压加上电感的感应电压，自然就比输入电压高了。

很多人用Boost电路**容易踩的坑，是误以为“只要占空比够大，就能输出无限高的电压”。实际上Boost的占空比不能无限大，因为开关管导通的时候输出端是完全靠电容供电的，如果占空比太大，电感放电时间太短，不仅输出电压上不去，电感还会因为电流持续上升进入饱和，一旦电感饱和，它的阻抗会瞬间降到几乎为零，相当于输入直接通过开关管短路，分分钟就会把MOS管烧穿。另外Boost的损耗来源和Buck类似，但有一点需要特别注意：Boost的输入电流是连续的，输出电流是断续的，所以输出电容的纹波电流会比Buck大很多，如果输出电容选的额定纹波电流不够，用不了多久电容就会鼓包失效。

在控制策略上，Boost拓扑同样以PWM控制为主，但因为升压电路对右半平面零点的问题特别敏感，很多新手设计反馈环路的时候没调好，会出现负载一加大就振荡的问题，这也是为什么很多人做Boost电路总觉得“不如Buck稳定”。如果是大电流升压场景，同样建议选同步整流的方案，能大幅提升效率；如果是小功率场景比如充电宝的5V升压，用肖特基二极管就足够，成本更低也更稳定。

Boost拓扑的应用场景非常集中：所有电池供电需要更高电压的地方，比如充电宝把锂电池3.7V升到5V，LED驱动把几伏的电池电压升到几十伏点亮灯珠，光伏板把低压大电流的输出升到高压给电池充电，还有电动自行车的控制器里把电池电压升高驱动高速电机。选型的时候一定要注意电感的饱和电流，必须比实际工作的**大电流高30%以上，留足余量，避免大负载下电感饱和炸管。

升降压拓扑：灵活应对电压交叉的场景

现实里还有很多场景，输入电压既可能高于输出电压，也可能低于输出电压，比如单节锂电池供电的设备，要输出3.3V给主控——满电时电池4.2V需要降压，亏电时2.8V需要升压，这时候不管是Buck还是Boost都没法用，就轮到升降压拓扑上场了。

**基础的升降压拓扑是Buck-Boost，结构很简单，开关管接输入，后面接电感到地，同时电感另一端接二极管到输出电容和负载，但它有个很明显的缺点：输出电压是反极性的，也就是输出的地相对于输入是负电压，很多场景下用起来不方便。现在行业里更常用的是四管升降压，也就是把Buck和Boost的电路结合起来，用四个MOS管组成桥结构，通过控制开关逻辑，让电路在输入电压高于输出时工作在Buck模式，低于输出时工作在Boost模式，既能实现同极性的升降压，效率也比传统的Buck-Boost高很多。

升降压拓扑的损耗来源比Buck和Boost都要复杂，因为工作模式切换的时候，四个管子的开关状态会变化，模式切换点的损耗和控制难度都更大，这也是为什么很多升降压芯片的价格比同功率的Buck、Boost贵不少。另外升降压的电感既在Buck模式工作，又在Boost模式工作，选型的时候要兼顾两种模式下的电流需求，饱和电流的余量要留得更足。

在应用场景上，升降压拓扑几乎是所有宽输入范围设备的标配：比如汽车电子里，车载电瓶标称12V，实际启动的时候可能跌到9V以下，发动机运转的时候又可能升到14V以上，要给车内的电子设备稳定输出12V或者5V，就必须用升降压；还有采用多节电池串联的设备，电池电量不均衡的时候电压波动范围大，也需要升降压来保证输出稳定；还有现在的快充移动电源，支持输入输出宽范围电压调节，内部核心也是升降压电路。选型的时候除了常规参数，一定要重点看模式切换的平滑度，有些便宜的升降压芯片在输入电压接近输出电压的时候，会出现模式来回跳的问题，导致输出纹波突然变大，甚至影响后级电路的稳定工作。

讲了这么多原理和差异，其实回到DC-DC变换器本身，它从来不是什么“黑科技”，本质上就是一套**控制能量流动的“电能阀门”——什么时候给电感充能，充多少，什么时候把能量放出去，放多少，这一充一放的节奏控制好了，就能得到稳定、高效的电源输出。

很多刚入行的硬件工程师总觉得，电源设计是整个电路设计里**简单的部分，不就是选个现成的DC-DC芯片，照着 datasheet 接周边元件就行？可真到产品量产的时候才发现，80%的可靠性问题都出在电源上：纹波太大导致ADC采样不准，效率太低导致设备发热严重，余量不够导致低温下无法启动，EMI不过关导致产品过不了认证。这些问题，本质上都是没有真正搞懂DC-DC的工作原理，只知其然而不知其所以然。

不管是Buck、Boost还是升降压拓扑，没有**的好坏，只有适不适合的场景：需要低压差大电流输出就选Buck，需要抬升电压就选Boost，输入输出电压范围有交叉就选升降压。选型的时候多算一步损耗，多留一点余量，多关注细节参数，你的电源设计就能少踩很多坑。

你们在做DC-DC电路设计的时候，遇到过**头疼的问题是什么？是电感饱和炸管，还是环路振荡纹波过大？欢迎在评论区留言交流，也可以把这篇文章收藏起来，下次做电源设计的时候翻出来对照看看，总能帮你少走点弯路。
