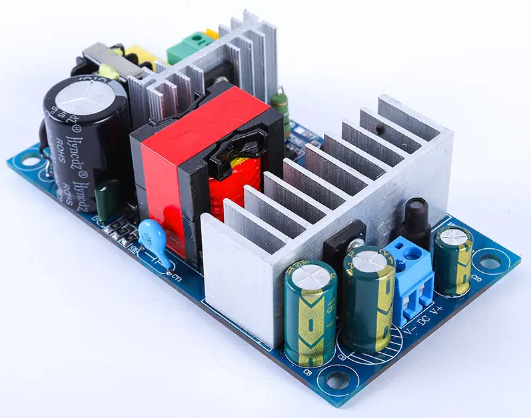

随着电子技术的飞速发展，电源管理技术在电子设备中的应用变得越来越重要。DC-DC降压转换器作为电源管理的重要组成部分，其作用是将较高的直流电压转换为较低的直流电压，以满足各种电子设备对不同电压的需求。本文将详细介绍DC-DC降压电路的基本原理、主要组件以及工作过程。一、什么是DC-DC降压电路？ DC-DC降压电路是用于将输入的较高直流电压（Vin）转换为较低直流电压（Vout）的装置。它广泛应用于需要稳定低压供电的各类电子设备中，如便携式设备、计算机和通讯设备等。二、DC-DC降压电路的基本拓扑结构

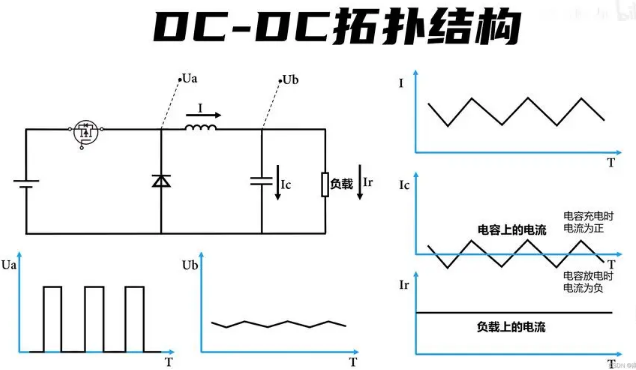

典型的降压型DC-DC转换器主要由以下几个部分组成：
1. 开关元件（S1）：通常是MOSFET或IGBT，用于控制电路的开闭。2. 二极管（D）：在开关元件关闭时提供续流通道，防止电感产生过高的反向电动势。3. 储能电感（L）：在开关元件导通时储存能量，在开关元件关闭时释放能量。4. 输出电容（C）：用于平滑输出电压，减少纹波。5. 负载电阻（RL）：代表连接到输出的电子设备。三、工作过程详解 当开关元件导通时，输入电压（Vin）直接加在储能电感上，电流通过电感逐渐增加并储存能量，同时电容C开始充电，为负载提供能量。此时，由于电感的作用，电流不能突变，因此电流逐渐线性增加。其等效电路图如下： 当开关元件关闭时，储能电感通过二极管D续流，电感上的电流逐渐减小，释放出储存的能量。此时的等效电路图如下：
通过不断重复上述导通与关闭的过程，可以维持稳定的输出电压。调节开关的占空比（即开关导通时间与周期的比例），可以控制输出电压的大小。四、同步整流与异步整流 根据电路中使用的整流元件的不同，降压型DC-DC转换器可以分为同步整流和异步整流两种类型。前者使用MOSFET代替二极管进行整流，效率更高，但控制更复杂；后者则使用二极管，结构简单但效率稍低。五、主要应用 DC-DC降压电路广泛应用于各种便携式电子产品、通信设备、计算机系统和工业控制系统等领域，为这些设备提供稳定的低压供电。此外，它在电动汽车和再生能源系统中也有重要应用，用于电池管理系统和电压转换。
六、总结 DC-DC降压原理电路通过电感、电容和开关元件的协同工作，实现了高效的电压转换。这种转换器不仅能够提供稳定的输出电压，还具有较高的转换效率和广泛的适用性。无论是在日常生活的电子设备中，还是在高科技领域中，DC-DC降压电路都发挥着至关重要的作用。
