降压dcdc芯片怎么测量?输入电压、电流的测量方法
返回列表 来源: 发布日期: 2024-07-14

       在现代电子设备中,降压型直流-直流(DC-DC)转换器被广泛应用。它们在电源管理、电池供电和各种其他应用中发挥着关键作用。然而,对于这些芯片的性能评估,我们通常需要测量一些关键参数,如输入电压、输出电压和电流等。本文将详细解释如何测量降压DC-DC芯片的这些参数。


一、测量DC-DC芯片的输入电压和输出电压

(1)使用示波器进行测量:

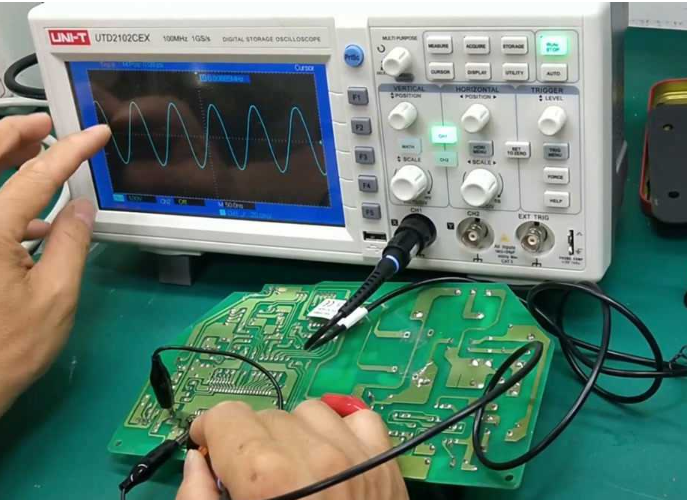

       示波器是一种常用的电子测试工具,可以精确显示电压波形。通过连接到芯片的一个输入和一个输出端,我们可以看到电压如何在负载变化时上升或下降。

使用示波器进行测量dcdc降压芯片的好坏


(2)使用万用表进行测量:

       万用表也是一种常见的电子测试工具,它可以用来读取电压值。为了准确地测量DC-DC芯片的输出电压,我们需要选择正确的量程,并确保万用表的接地电极正确连接到芯片的地线。


万用表测量降压dcdc芯片的连接方法


二、测量DC-DC芯片的工作电流

       使用安培表进行测量:安培表是专门用来测量电路中电流的仪器。通过将安培表的探头连接到芯片的一个输出端和负载上,我们可以读取到该负载上的电流大小。


三、如何计算效率和功率损失

(1)效率计算:

       效率是衡量DC-DC转换器性能的一个重要指标,它定义为输出功率与总输入功率之比。公式如下:效率 = (输出功率)/(输入功率)。


(2)功率损失计算:

       功率损失是指由于元件内部热效应和其他因素导致的能量损耗。要计算功率损失,我们需要知道芯片的内部电阻、外部电阻和工作温度下的铜阻抗。然后我们可以使用下面的公式:功率损失 = (输入电压 - 输出电压)*内部电阻*铜阻抗/工作温度下的铜阻抗。


微信图片_20240714110159


结论:
       通过对降压DC-DC芯片的输入电压、输出电压和电流进行测量,以及计算效率和功率损失,我们可以全面了解其性能,并对其进行优化和调整以满足特定应用的需求。希望这篇指南对您有所帮助。

本文标签: 降压 dcdc 芯片
