dcdc升压和降压哪个效率高?
返回列表 来源: 发布日期: 2024-07-13

       在电子设备和系统设计中,DC-DC(直流到直流)升压和降压电路是常见的电源转换技术。这两种电路在实际应用中都有其特定的优势和局限性。那么,DC-DC升压和降压哪个效率更高呢?本文将对此进行详细探讨。

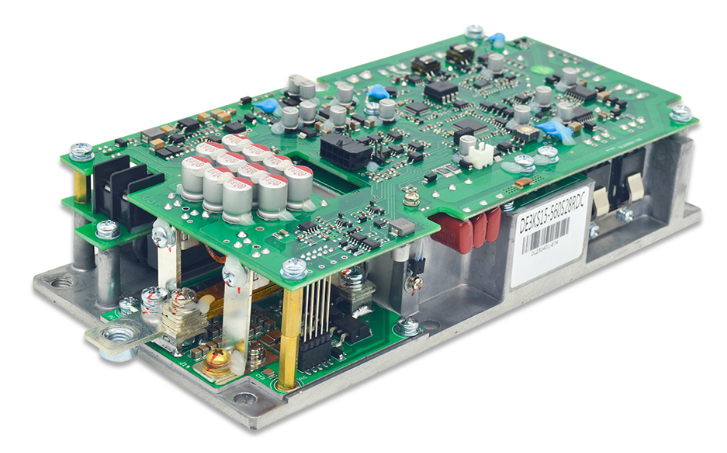

国产车载DC-DC升降压电路模块


一、DC-DC升压电路
       DC-DC升压电路是一种将较低电压升高到较高电压的电源转换方式。它的主要作用是提高系统的输出电压,以满足不同设备的电源需求。升压电路的效率主要取决于其损耗,包括开关损耗、滤波损耗和变压器损耗。

1. 开关损耗
       在升压电路中,开关元件(如MOSFET或IGBT)在工作时会产生损耗。这些损耗主要来自于开关过程的能量损失,通常占总损耗的大部分。因此,为了提高升压电路的效率,需要优化开关元件的选择和参数设置。

2. 滤波损耗
       升压电路中的电感和电容会引入滤波损耗。这部分损耗主要发生在开关元件关断时,电感存储的能量无法立即释放,而是通过电阻等方式转化为热能散失。为了降低滤波损耗,可以采用高效的电感和电容材料,或者增加滤波器的面积。

3. 变压器损耗
       在升压过程中,变压器会将输入电压升高并传输到输出端。变压器的损耗主要包括铁损和铜损。铁损主要由磁通的变化产生,而铜损则是由于导线电阻引起的能量损失。为了降低变压器损耗,可以采用高效率的铁心材料和绕组设计。

二、DC-DC降压电路
       DC-DC降压电路是一种将较高电压降低到较低电压的电源转换方式。与升压电路相比,降压电路的主要任务是减小系统的输出电压,以减小设备的功耗和体积。降压电路的效率同样受到损耗的影响,主要包括开关损耗、滤波损耗和变压器损耗。

1. 开关损耗
       在降压电路中,开关元件同样会产生损耗。这些损耗主要来自于开关过程的能量损失。为了降低开关损耗,可以采用高效的开关元件和优化开关控制策略。

2. 滤波损耗
       降压电路中的电感和电容会引入滤波损耗。这部分损耗与升压电路类似,可以通过采用高效的电感和电容材料以及增加滤波器的面积来降低。

3. 变压器损耗
       在降压过程中,变压器同样会将输入电压降低并传输到输出端。变压器的损耗主要包括铁损和铜损。与升压电路相比,降压电路中的铜损相对较大,因为需要通过更大的截面积来保持相同的功率传输。为了降低变压器损耗,可以采用高效率的铁心材料和绕组设计。

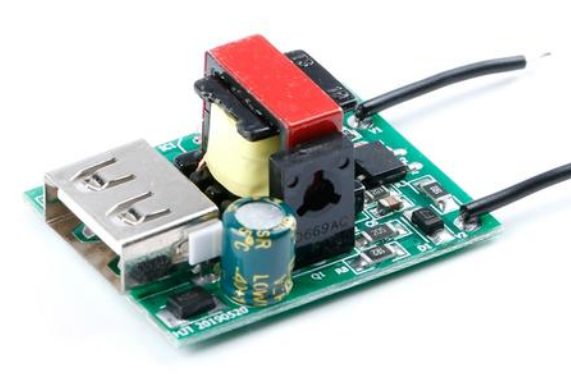

DC-DC降压模块(72V转5V1A)实拍图


结论

       从上述分析可以看出,无论是升压还是降压电路,都存在一定的损耗。然而,在具体应用中,哪种电路的效率更高取决于实际需求和设计条件。例如,对于高功率需求的应用场景,可能需要优先考虑升压电路以提高系统的输出功率;而对于低功率需求的应用场景,降压电路可能更适合以减小设备体积和功耗。因此,在实际设计中,应根据具体需求选择合适的电源转换方案。
