DC-DC降压芯片输出三角波形的应用与优势
返回列表 来源: 发布日期: 2024-07-01
       随着电子技术的不断发展,人们对电子设备的性能要求也越来越高。其中,电源管理是一个重要的方面,而DC-DC降压芯片在这方面发挥着至关重要的作用。本文将重点介绍DC-DC降压芯片如何输出三角波形,以及这种输出方式的优势。

一、DC-DC降压芯片输出三角波形原理

       DC-DC降压芯片输出三角波形的原理主要是通过调整PWM(脉宽调制)信号的占空比来实现。PWM信号是一种方波信号,其占空比指的是高电平时间与一个周期时间的比例。通过对PWM信号的频率进行调整,可以实现对输出电压的有效控制。当PWM信号的占空比较高时,输出电压较高;当PWM信号的占空比较低时,输出电压较低。这样,通过改变PWM信号的占空比,就可以实现对输出电压的精确调节。


DC-DC降压芯片输出三角波形示意图


二、DC-DC降压芯片输出三角波形的优势


1. 高精度:

       相比于传统的模拟调节方式,PWM信号具有更高的精度。这是因为PWM信号的高电平时间非常短,因此在调节过程中可以更加精确地控制电压。此外,PWM信号还可以通过数字信号处理技术进行进一步的优化,进一步提高精度。


2. 高效率:

       由于PWM信号的高电平时间非常短,因此在转换过程中的能量损失较小。这使得DC-DC降压芯片在降低功耗方面具有优势。同时,PWM信号的高频率也可以提高转换效率。


3. 灵活性:

       PWM信号可以通过软件进行控制,这意味着可以根据实际需求对输出电压进行实时调整。此外,PWM信号还可以与其他电子设备(如传感器、执行器等)进行无缝连接,实现更复杂的功能。


4. 易于实现:

       随着集成电路技术的发展,现代的DC-DC降压芯片已经可以实现高精度、高效率的输出。同时,一些专用的软件库和算法也可以简化硬件电路的设计和调试过程。

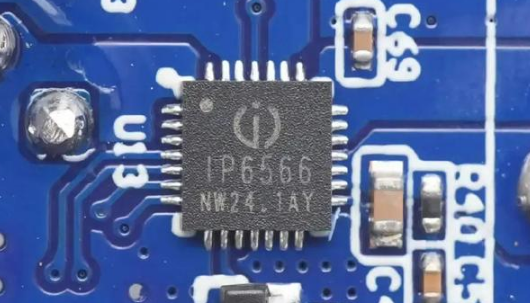

英集芯ip6566集成双USB-C口输出的全集成DC-DC降压芯片

      上图为英集芯IP6566芯片,这是一款集成了双USB-C口输出的全集成SOC降压芯片,支持20W快充输出,支持USB-C和USB-A口应用。芯片内部集成VBUS开关管和电流取样电阻,无需外置开关管和取样电阻,即可实现单口快充,双口5V输出,且具备独立的接口过电流保护。


三、结论

       总之,DC-DC降压芯片输出三角波形具有高精度、高效率等优势,已经在各种电子设备中得到了广泛应用。随着技术的不断进步,我们有理由相信,DC-DC降压芯片将继续为电源管理领域带来更多的创新和突破。
