升降压DC-DC转换器工作原理图详解

返回列表 来源：发布日期： 2024-06-30

随着科技的不断发展，电源管理技术也在不断进步。其中，升降压DC-DC转换器作为一种高效的电源管理解决方案，受到了广泛的关注和应用。本文将详细介绍升降压DC-DC转换器的工作原理图，帮助大家更好地理解这一技术。

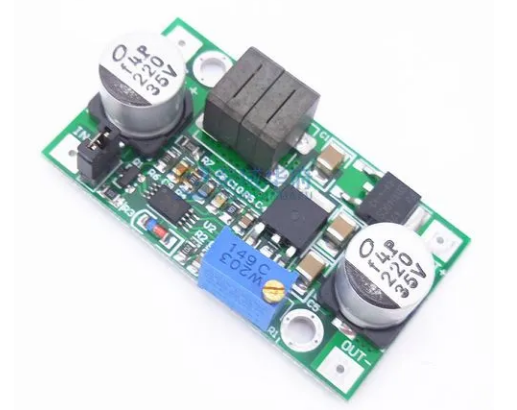

自动升降压DC-DC转换器12V转12V称压装置

一、什么是升降压DC-DC转换器？

升降压DC-DC转换器(Buck-Boost DC-DC Converter)是一种可以在输入电压和输出电压之间进行调节的电源管理器件。它可以将一个较低的输入电压升高到较高的输出电压，同时也可以反过来将较高的输入电压降低到较低的输出电压。这种转换器在许多应用中都非常实用，例如电池供电系统、手持设备、通信设备等。

二、工作原理图解析

1. 基本结构

升降压DC-DC转换器主要由两部分组成：升压转换器(Boost Converter)和降压转换器(Buck Converter)。它们通过开关管、电感、电容等元器件相互连接，形成一个完整的电路。当输入电压高于输出电压时，升压转换器工作；反之，降压转换器工作。

2. 工作原理

以升压模式为例，我们来详细分析一下升降压DC-DC转换器的工作原理。首先，当输入电压高于输出电压时，降压转换器的开关管导通，电感中的电流增加，使得输出端的电压升高。同时，升压转换器的开关管截止，电感中的电流减小，使得输入端的电压保持不变。这样就实现了从高到低的升降压过程。

同理，在降压模式下，升压转换器的开关管导通，电感中的电流减小，使得输出端的电压降低。同时，降压转换器的开关管截止，电感中的电流增加，使得输入端的电压保持不变。这样就实现了从高到低的升降压过程。

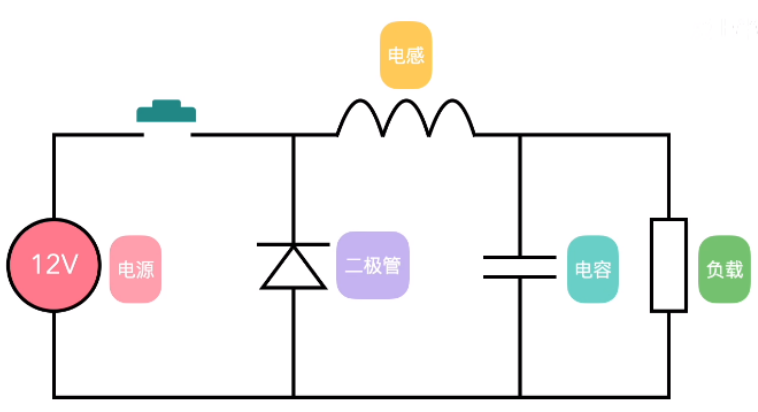

升降压DC-DC转换器简化工作原理图

三、总结

升降压DC-DC转换器作为一种高效的电源管理解决方案，其工作原理图可以帮助我们更好地理解其工作过程。通过了解升压模式和降压模式下的工作原理，我们可以为实际应用提供更多的参考依据。希望本文能为大家带来一些帮助！
