DC-DC降压电路的电容怎么选?
返回列表 来源: 发布日期: 2024-06-26
        DC-DC降压电路是一种将交流电转换为直流电的电子设备,广泛应用于各种电子设备中。在DCDC降压电路中,电容的作用主要是平滑输出电压、滤除高频噪声和稳定电流。因此,选择合适的电容对于保证电路性能至关重要。本文将为您介绍如何选择DCDC降压电路中的电容。

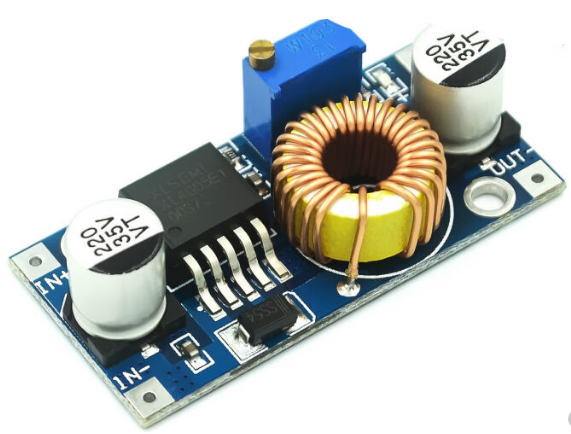

5A大功率DCDC可调降压电源模块XL4005


一、电容的类型和参数

1. 电容器的主要类型有陶瓷电容、聚酯薄膜电容(涤纶电容)、金属化聚丙烯膜电容(MPP电容)等。

        其中,陶瓷电容具有体积小、稳定性好的特点,但损耗较大;聚酯薄膜电容损耗较小,但温度系数较大;金属化聚丙烯膜电容损耗较小,温度系数较小,但容量较低。


2. 电容器的主要参数有额定电压、容量、损耗、温度系数等。

        其中,额定电压是指电容器能承受的最大电压;容量是指电容器在特定条件下所能存储的能量大小;损耗是指电容器在工作过程中的能量损失;温度系数是指电容器在不同温度下的实际容量与标称容量之比的对数值。

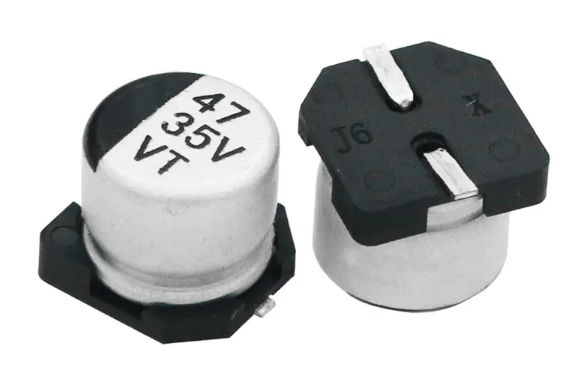

用于DCDC降压电路设计的35V固太电容


二、选择电容的原则

1. 根据DC-DC降压电路的工作条件选择合适的电容类型。

        如上所述,根据电容的主要类型和参数进行选择。一般情况下,陶瓷电容适用于低频段,而金属化聚丙烯膜电容适用于高频段。此外,还需要根据工作温度选择合适的电容类型。


2. 根据DC-DC降压电路的工作频率选择合适的电容容量。

        一般来说,工作频率越高,所需的电容容量越小。这是因为高频率下的电感器损耗较大,需要通过增加电容来补偿。具体计算公式为:C = (F * D) / (V * Δf),其中C为所需电容容量,F为电源输入功率,D为电感器线圈匝数,V为输出电压,Δf为工作频率与450Hz之差。


3. 根据DC-DC降压电路的工作负载选择合适的电容并联数量。

        一般来说,工作负载越大,所需的电容并联数量越多。这是因为负载增大会导致输出电压下降,需要通过增加并联电容来提高输出电压。具体计算公式为:C_parallel = C_total / N,其中C_total为所需总电容容量,N为并联电容数量。


微信图片_20240626104438


三、实例分析

假设我们要设计一个12V 5A的DCDC降压电路,工作频率为50Hz,工作负载为10W。首先,我们需要计算出所需的总电容容量:

C_total = V * Δf * T = 12V * (50Hz - 450Hz) * 0.9 = 60μF

然后,我们需要确定所需的并联电容数量。假设我们使用4个1000μF的陶瓷电容进行并联:

C_parallel = C_total / N = 60μF / 4 = 15μF

最后,我们可以选择合适的陶瓷电容进行替换:

例如,我们可以选择4个1000μF的X系列陶瓷电容进行替换。这些电容的额定电压为12V,温度系数为5%。在实际应用中,我们还需要考虑到电容的安全性能和安装方式等因素。
