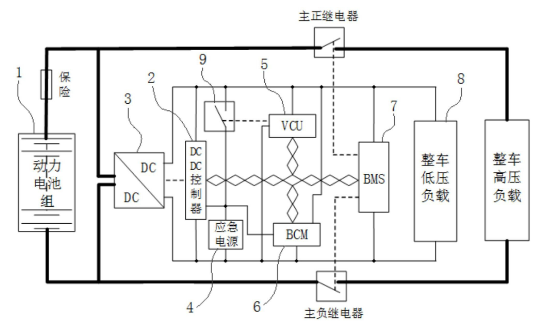

随着全球对环保和节能的重视，新能源汽车逐渐成为市场的新宠。而在新能源汽车中，电驱动系统是至关重要的一部分。本文将重点介绍新能源汽车中的DC-DC降压电路图，帮助大家更好地理解和设计这一关键部件。

1. 输入滤波器：

        首先对来自电池组的直流电进行滤波，去除其中的脉动成分和噪声。

2. 整流器：

        将经过输入滤波器的直流电通过全桥或半桥整流，将其转换为带有脉动成分的交流电。

3. SVR：

        将整流后的交流电输入到开关稳压器中，通过调整开关管的占空比，使输出电压保持稳定。

4. 负载电容：

        为了减小开关稳压器产生的高频噪声对输出电平的影响，需要在输出端加入负载电容。

5. 输出滤波器：

        最后，通过对输出电流进行滤波，将稳定的直流电输出给电机驱动系统。

1. 高效率：

        由于采用了高效的开关稳压器和负载电容，DC-DC降压电路的效率远高于传统的LDO线性稳压电路。

2. 宽输入电压范围：

        相比于LDO线性稳压电路，DC-DC降压电路可以更广泛地应用于各种输入电压范围内的新能源汽车。

3. 体积小、重量轻：

        由于采用功率集成技术，DC-DC降压电路的体积和重量相对较小，有利于提高新能源汽车的整体性能。

4. 良好的动态响应特性：

        由于开关稳压器具有快速的响应速度，因此DC-DC降压电路能够提供良好的动态响应特性，适用于高速驱动场景。

1. 选择合适的开关稳压器：

        根据实际需求选择合适的开关稳压器型号，如L659、LM2596等。同时要考虑开关稳压器的工作效率、最大输入电压、最小输出电压等参数。

2. 合理配置滤波电容：

        根据输出电压要求和负载特性选择合适的滤波电容容量和耐压等级。同时要注意电容的数量和连接方式，以避免出现谐振现象。

3. 注意散热问题：

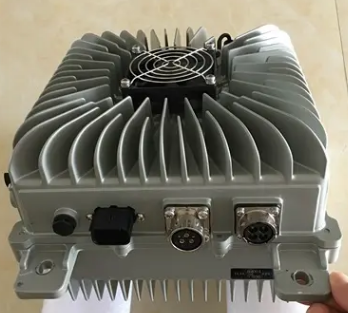

        由于开关稳压器工作时会产生一定的热量，因此需要合理设计散热方案，如增加散热片面积、使用风扇等方式。

4. 确保安全可靠：

        在设计过程中要充分考虑电路的安全性和可靠性，如防止过充、过放、短路等问题的发生。
