DC-DC降压转换器:频率高为什么可以用小电感?
返回列表 来源: 发布日期: 2024-06-23
        导语:在电子行业中,DC-DC降压转换器是一种常见的电源变换设备,广泛应用于各种电子设备中。那么,为什么频率高的DC-DC降压转换器可以使用小电感呢?本文将从原理、结构和性能等方面进行详细解析。

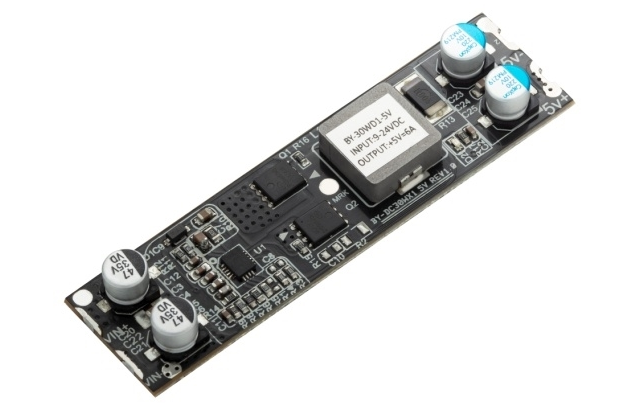

大功率DC-DC降压转换器模组


一、原理解析

        DC-DC降压转换器主要通过控制开关管的导通和截止时间,实现输入电压和输出电压之间的动态变换。而电感作为储能元件,可以在开关管截止期间储存能量,为下一次导通提供能量支持。因此,电感在DC-DC降压转换器中起到了关键作用。

二、结构解析

        在DC-DC降压转换器中,电感通常与开关管并联连接。当开关管导通时,电感会储存能量;当开关管截止时,电感又会释放能量。由于电感具有高磁性、低电阻和高储能能力等特点,因此在高频应用场景下,使用小电感可以有效地减小开关管的损耗,提高转换器的效率。

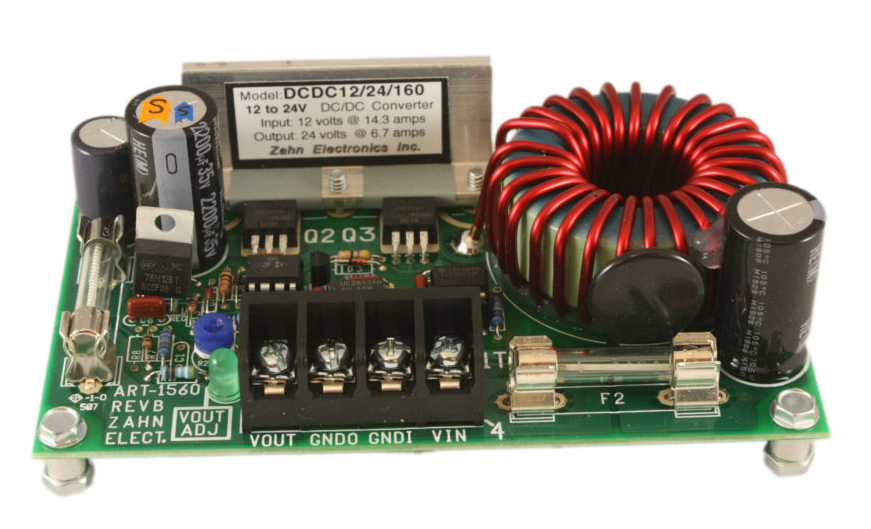

美国进口DCDC降压转器12V24V模组PCBA


三、性能解析

1. 磁性能:

        在高频应用中,电感需要具有较高的自谐振频率(f_L)和较低的温漂系数(δT)。这是因为,当电感的自谐振频率与其工作频率相近时,电感会产生较多的能量损耗;而温漂系数则会影响电感的实际值,进而影响电路的性能。因此,选择具有较高自谐振频率和小温漂系数的小电感非常重要。


2. 电容性能:

        为了保证电路的稳定性,需要考虑电感与开关管之间的电容匹配。在高频应用中,开关管的导通时间很短,因此需要选择具有较短上升/下降时间和较低电容值的电感,以减少开关管的充放电时间和能量损耗。


3. 非线性:

        在高频应用中,由于开关管导通时间短,可能会导致电感电流发生快速变化,从而产生非线性现象。为了避免这种情况的发生,需要选择具有较低非线性系数的小电感。

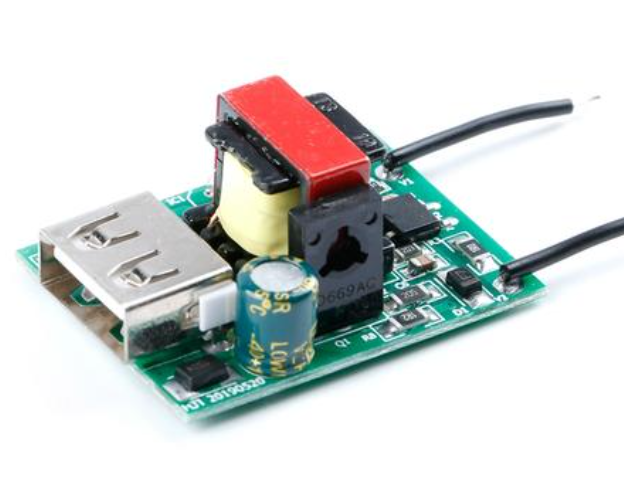

小功率DCDC降压转换器小模组USB输出


四、结论

        综上所述,频率高的DC-DC降压转换器可以使用小电感的原因主要有以下几点:1)小电感具有较高的自谐振频率和较小的温漂系数,可以有效降低能量损耗;2)小电感具有较短的上升/下降时间和较低的电容值,有利于提高电路的稳定性;3)小电感具有较低的非线性系数,有利于避免非线性现象的发生。因此,在实际应用中,可以根据具体需求选择合适的小电感来设计高性能的DC-DC降压转换器。
