DC-DC降压芯片开关频率低的主要原因解析
返回列表 来源: 发布日期: 2024-06-21

        在电源管理领域,DC-DC降压芯片是一种常见的电子元器件。它们的主要功能是将高电压降低至适合各种设备运行的低电压。然而,这些芯片的开关频率常常被关注和讨论,特别是当开关频率较低时。本文将深入探讨DC-DC降压芯片开关频率低的主要原因。

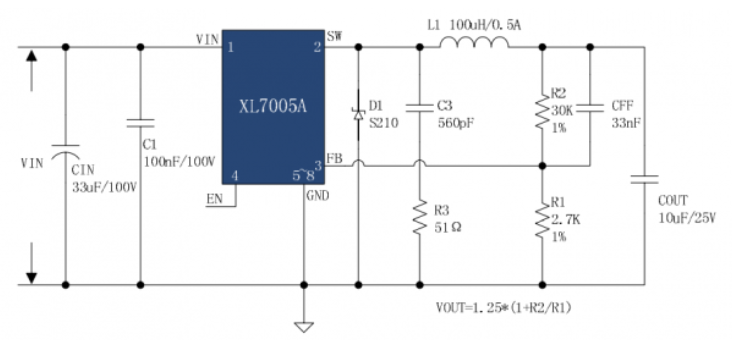

DC-DC降压电路上海芯龙XL7005A参考设计电路图


        首先,我们必须理解什么是开关频率。在电路中,开关频率是指电源从打开状态转变为关闭状态的次数,通常以赫兹(Hz)或千分之一秒(kHz)为单位表示。开关频率越高,能源转换效率就越高,但同时也会产生更多的热量。因此,选择适当的开关频率对于保证设备的性能和寿命至关重要。


那么,为什么DC-DC降压芯片的开关频率会低呢?主要有以下几个原因:

        (1)输入电压稳定:

         如果输入电压波动较大或者变化速度较快,那么为了确保输出电压的稳定性,降压芯片的开关频率可能需要降低。这样可以减小因为电压突然变化对输出电压的影响,提高系统的可靠性。


        (2)负载特性:

         当负载电流变化较大或者存在较大的动态负载时,如果开关频率过高,可能会导致电源电压下降过快或过高,影响设备的正常工作。此时,通过降低开关频率,可以减小这种影响。


        (3)效率要求:

         在某些高效率需求的应用中,为了减少能量损失,可能需要降低开关频率。虽然这会降低转换效率,但是通过其他方法(例如增加散热面积,优化电路结构等)来补偿,仍然可以满足系统的整体能效要求。

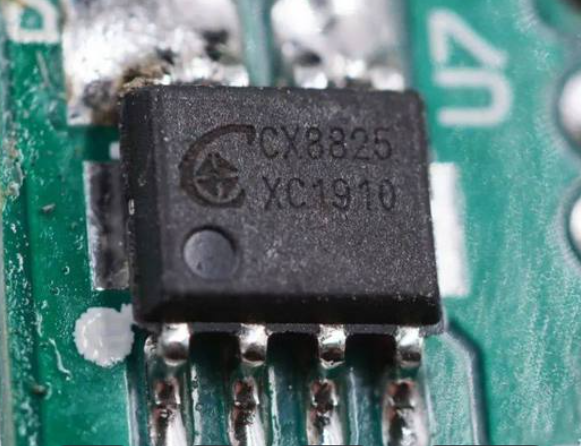

诚芯微CX8825电源DCDC降压芯片


        总的来说,DC-DC降压芯片开关频率的选择并非随意的,而是需要根据具体的应用环境和性能要求进行权衡。通过合理地设计和选择开关频率,可以实现高效、稳定、可靠的电源供应。
