MC34063是一款集Boost变换器、BUCK变换器、电源反向器于一身的电源芯片，该芯片在实际应用当中很广泛，不仅由于自身独有的特点，同时也因为价格不是很高，因此得到很多应用。

       从事研发电路的工程师，都会遇到一个产品不断升级优化迭代的问题，比如产品项目从最初的版本1.0一直优化升级到版本5.2，在此期间付出的是工程师不断的电路调试；除去项目的版本功能升级，工程师还需要考虑各个版本之间的兼容性，以达到最优的电路设计效率；

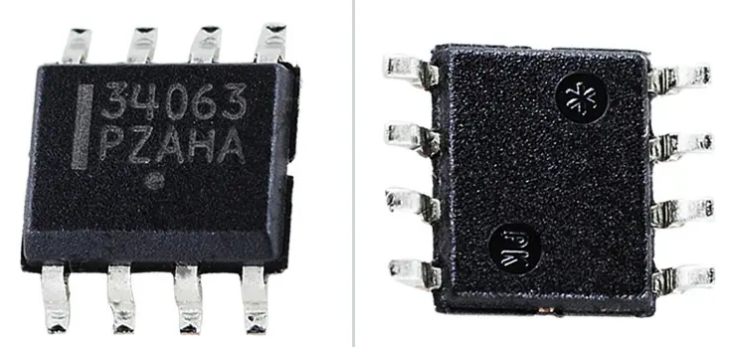

       比如在项目版本1.0中，电源电路是升压功能；在项目版本4.0中，电源电路却是降压功能；为了不同版本的互相兼容性，工程师应尽可能选用一个电源方案来实现电路的设计；例如开关电源芯片34063 SOP-8就能实现类似的功能，因为它既能完成升压功能，也能实现降压功能。

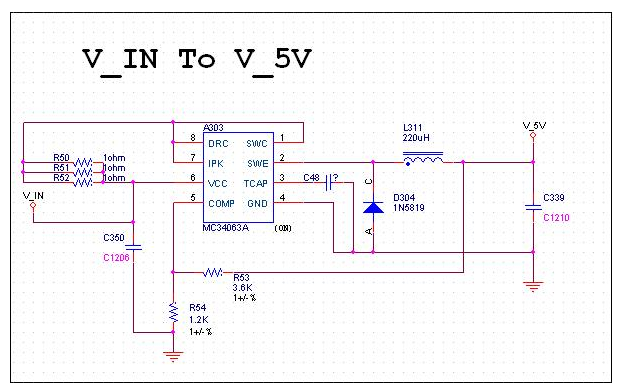

MC34063升降压电源芯片之降压功能输出5.0V电路参考设计：

上图为MC34063升降压电源芯片7.4v降5v电路图，输出电流330mA

MC34063升降压电源芯片之升压功能输出5.0V电路参考设计：

上图为MC34036升压电路原理图

MC34063升降压电源芯片优点：

（1）输入电压：输入电压范围宽，可以达到+3V~40V，最大耐压值为40V；

（2）输出电流：34063电源芯片最大支持的输出电流为1.5A；

（3）输出电压：输出电压可调，通过反馈引脚的电阻阻值比例关系调节输出电压的幅值。

MC34063升降压电源芯片缺点：

（1）降压功能电路与升压功能电路不同，工程师需要做不同的电路设计；

（2）电源芯片开关频率达到100KHz，对其他电路造成EMC干扰。

       可能有一些工程师会反问，在降压电路的电源芯片中，可以选用7805系列与1117-5.0系列电源芯片，为什么需要用开关电源芯片34063；这是因为7805系列与1117-5.0系列电源芯片是属于三端稳压，属于线性电源芯片，电源效率低而且功能单一。
