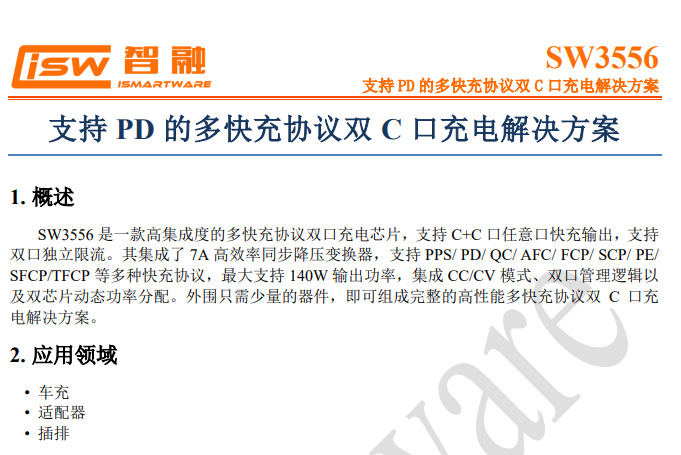

如果说智能手机的飞速进化是一场关于时间的赛跑，那么快充技术无疑就是这场赛跑中最激动人心的弯道超车。当我们习惯了“充电五分钟，通话两小时”的魔法后，一个更全能、更智能的快充时代正在悄然来临。而在这个时代背后，扮演着“大脑”与“指挥官”角色的，正是各类高度集成的快充协议芯片。今天，让我们将目光投向一块备受关注的新星——SW3556，透过它的规格书，揭开其如何以一己之力，驱动全场景快充未来的面纱。

不止于手机：全协议兼容的能量枢纽

在快充领域，“协议壁垒”曾是用户最大的痛点。OPPO的VOOC、华为的SCP/FCP、高通的QC、USB PD……各家标准林立，互不兼容，让充电头、充电宝变得“专款专用”。SW3556的核心理念，正是打破这道墙。它是一颗高度集成的快充协议控制器，设计目标直指“全协议兼容”。

这意味着，一颗SW3556芯片，便能同时支持包括USB PD3.1、QC5/4+、SCP、FCP、AFC、VOOC/SuperVOOC、PE/PE+在内的多达十余种主流快充协议。从技术规格看，这并非简单的协议列表堆砌。其内置的智能识别引擎，可以主动与连接设备进行“握手”通信，精准识别设备支持的协议和最大功率需求，并自动协商至最优的电压电流组合。这种兼容性，让一个基于SW3556的充电器或移动电源，能够从容应对手机、平板、笔记本、甚至部分轻薄型游戏设备，真正实现“一头走天下”。

性能内核：高效率与高集成的双擎驱动

强大的兼容性，需要坚实的性能底座作为支撑。SW3556的核心性能参数，勾勒出一幅高效能画卷。首先在输出能力上，其最大输出功率覆盖广泛，尤其对USB PD3.1扩展功率范围（EPR）的支持，使其能够驾驭高达140W甚至更高功率的输出，为未来大功率笔记本、便携设备供电铺平了道路。其内置的同步整流控制器和高级的DC-DC控制逻辑，确保了在高功率转换过程中的高效率，有效减少了能量损耗和发热。

更值得关注的是其高集成度设计。SW3556将协议识别、电压调节、链路管理、安全保护等多种功能集成于单颗芯片中。这不仅大幅简化了外围电路设计——开发者无需再为复杂的协议识别电路、多路DC-DC电路而头疼，也意味着更小的PCB板面积、更低的系统成本和更高的可靠性。对于充电头厂商而言，采用SW3556可以加速产品开发周期，快速推出小巧而强大的多口快充产品；对于移动电源厂商，则能在有限空间内实现更复杂的多协议、多口输出与输入管理。

场景落地：从桌面到户外的无缝体验

基于上述特性，SW3556的应用场景变得异常清晰和广阔。

• 多口氮化镓快充充电器：这是SW3556最典型的舞台。配合GaN功率器件，它能打造出体积小巧、支持2-3个USB-C/A口且均支持智能快充的桌面充电站，满足用户同时为手机、笔记本、耳机充电的需求，且互不干扰。

• 大功率高端移动电源：让移动电源告别“慢充”时代。集成SW3556的移动电源不仅能自身高速回血（支持高功率输入），更能为笔记本等设备提供持续稳定的高压快充，成为真正的“随身能源站”。

• 车载充电器：在出行场景中，快速补充电量至关重要。SW3556能确保车载充电器兼容各类手机的快充协议，充分利用行车时间为设备高效充电。

• 智能排插/桌面扩展坞：将快充功能无缝融入办公和家居环境，提供随时可用的高速充电接口，提升空间利用率和便捷性。

市场视角：技术普惠的推动者

将SW3556放入市场竞品的坐标系中观察，其定位清晰。相较于早期专注于单一或少数协议、外围电路复杂的方案，SW3556代表了快充芯片向“全协议、高集成、易设计”发展的主流趋势。它与市面上其他几家主流品牌的全协议芯片共同竞争，推动着技术快速迭代和成本下降。它的出现，降低了多协议快充方案的技术门槛和物料成本，使得终端厂商能够以更亲民的价格，将高性能、全兼容的快充产品带给广大消费者，加速了百瓦级多口快充的普及进程。

从技术规格到市场应用，SW3556不仅仅是一颗芯片的参数集合，更是快充技术走向成熟、便捷与普惠的一个缩影。它解决了用户对于充电协议混乱的焦虑，简化了产品开发者的设计难题，并最终将高效、全能的充电体验嵌入我们数字生活的每一个角落。当充电不再需要挑选线缆和插头，当能量补充变得如呼吸般自然无声，技术的价值便在其中得到了最好的诠释。未来，随着设备功耗的增长和能源管理需求的精细化，类似SW3556这样的“能源调度中枢”角色将愈发重要，持续为我们的移动生活注入不竭动力。
