你有没有遇到过这种手电：轻按一下是弱光，再按一下变强光，长按还能闪烁；电池电压一低，它又开始“忽明忽暗”，甚至直接保护关断。看起来只是一个小小的尾按开关，但背后真正把“模式、亮度、保护”这些事拧在一起的，往往是那颗不起眼的控制芯片。

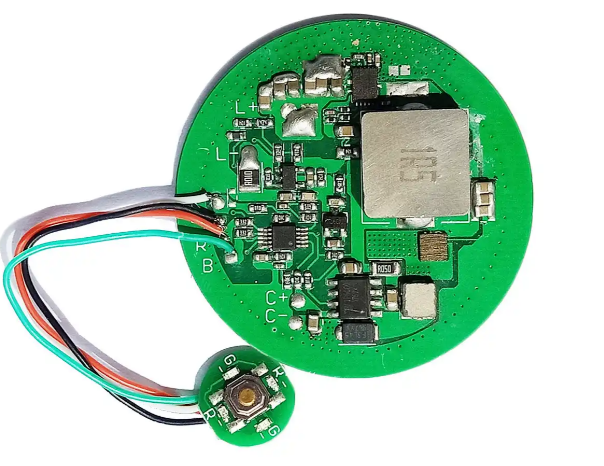

如果把手电筒当成一个系统来做，开关控制芯片就是“中枢神经”。今天就从工程师视角，把这类8脚电筒芯片（以81363这类开关控制芯片为讨论对象）的电路连接、功能实现与设计注意点拆开讲清楚：它为什么能切模式？PWM怎么调光？保护脚又在保护什么？

先把话说在前面：8脚电筒芯片到底“集成”了什么

8脚电筒芯片是一种专门为手电筒设计的集成电路，通常采用8个引脚的封装形式。它的价值不在于“脚多”，而在于把手电里最常见、最关键的几件事集成到一起：

• 控制LED亮度（常见方式是PWM调光）

• 控制开关模式（弱/中/强/闪等）

• 提供保护功能（过压、过流等）

• 体积小、外围简单，适合做在狭小的尾按仓或驱动板上

对工程师来说，这意味着：你不必用一堆分立元件去拼控制逻辑，而是围绕芯片把电源、LED和人机交互（按键）接好，再把模式与亮度策略落在对应引脚上。

一颗8脚芯片，电路图该从哪里下手看？

看手电驱动板电路，最怕“从LED开始绕晕”。更高效的方式是按功能块拆：

1）供电与参考地：VCC、GND

2）负载路径：LED+、LED-（有的标注会简化，但本质是正负两端）

3）控制与调光：模式控制脚、PWM脚

4）安全与边界：保护脚

5）悬空或预留：空置脚（不同芯片可能不同用途，这里按“可能保留未使用”理解）

你会发现，8脚的意义其实就是把这五类关系固定下来：供电、负载、控制、保护、预留。

逐个引脚拆解：工程师如何“把每一脚用对”

下面按典型8脚电筒芯片的针脚功能来讲（不同厂家命名会略有差异，但工程意义一致）。

1. VCC 引脚：电源输入端

VCC通常连接电池正极。工程上要关注两件事：

• 电源输入是否稳定：手电的电池内阻、接触电阻、尾按弹簧都会带来压降

• 供电布局是否干净：驱动板小，但VCC到芯片的回路越短越好，避免模式切换时电源抖动造成误触发

1. GND 引脚：接地端

GND连接电池负极。别小看这一脚，手电最常见的“怪病”之一就是地回路不好导致的：

• 亮度不稳

• 切档乱跳

• 轻触一下就复位

工程上通常会把高电流回流路径与芯片地尽量做成清晰、低阻的回路，避免LED大电流把控制地“抬起来”。

1. LED+ 引脚：连接LED正极

从系统角度，它是负载的正端。这里的关键是：把LED当成强电路径对待。接触可靠、走线够宽、焊点牢靠，比“功能逻辑”更决定用户体验。

1. LED- 引脚：连接LED负极

LED负端往往承担调光与开关的“控制侧”意义（很多调光方式会在负端做控制），工程师看这里会特别敏感：

• LED回路的电流变化会直接影响发热与续航

• 回路阻抗变化会影响亮度一致性

所以做设计时，LED-相关的走线与焊盘同样要按高电流思路处理。

1. 模式控制引脚：用于切换不同亮度模式

这就是“按一下变一个档”的核心入口。很多用户以为是开关在切换，其实通常是芯片在识别“按键动作/断电时序”，再通过内部逻辑切换模式。

工程上这里最怕两类问题：

• 误判：机械按键的抖动、接触瞬断导致模式连跳

• 体验割裂：按键动作与模式响应不同步（用户觉得“按了没反应”或“一下跳两档”）

1. PWM 引脚：负责亮度调节

PWM本质是用占空比控制LED有效功率，从而调亮度。工程上理解它，有两个好处：

• 你能把“模式”与“亮度实现”分开：模式脚决定当前处于哪个档，PWM脚输出决定这一档到底多亮

• 你能更系统地排查问题：亮度不对，先看PWM占空与频率行为，再看LED回路与供电是否拖累

1. 保护引脚：提供过压、过流保护

这是“把手电做得更耐用”的关键。保护脚的工程意义是：当系统越过安全边界时，芯片用内部机制限制或关闭输出。

对设计者来说，它至少在两个层面减少风险：

• 电源侧异常（过压）对芯片与LED造成损伤

• 负载侧异常（过流）带来的过热、寿命衰减甚至失效

1. 空置引脚：部分芯片可能保留未使用

有些版本会留作功能扩展或兼容封装。工程上最重要的态度是：

• 不要“想当然”接地或悬空，必须以芯片规格与应用建议为准

在缺少明确资料时，最稳妥的做法是按“可能保留未使用”对待，避免引入不确定行为。

把功能落到电路：从“能亮”到“好用”的三步

第一步：先确保“电源-地-LED”三条强电路径靠谱

VCC、GND、LED+、LED-这四个点连得是否可靠，决定了80%的基本盘。很多问题并不复杂：不是算法不行，而是压降太大、接触不稳、回流路径混乱。

第二步：再把“模式”做成可控、可预测

模式控制脚让手电从“单一开关”变成“多模式交互”。工程师会把目标拆成两件事：

• 用户按键动作要被正确识别

• 模式切换要符合预期（比如顺序、是否记忆、是否防误触）

即便材料里没有展开具体策略，你也能理解它的本质：芯片在做“状态机”，而模式控制脚是状态机的输入。

第三步：最后用PWM把“档位”变成“体验”

同样是三档，PWM的参数与调校会直接影响观感：

• 弱光是否足够低（夜间不刺眼）

• 中档是否平衡（续航与亮度折中）

• 强光是否稳定（供电波动时不乱跳）

PWM脚不是“越大越亮”这么简单，它决定了这支手电的“性格”。

实际应用注意事项：工程师最在意的几件小事

材料里提到“实际应用注意事项”，虽然没有展开清单，但按8脚电筒芯片的功能组合，工程落地时通常绕不开这些底层问题：

• 供电波动：电池电压下降、接触电阻变化，会影响VCC与控制判断

• 机械按键的天然不完美：抖动、回弹、瞬断，都会让模式脚产生不干净的输入

• 大电流与小信号并存：LED回路是强电，模式/PWM/保护多是控制信号，布局不当就互相“串扰”

• 保护边界的取舍：保护太敏感可能“动不动就关”，不敏感又可能牺牲寿命与安全余量

你会发现，芯片把功能集成了，但“系统工程”并不会因此消失。它只是把难题从“堆电路”变成“把每一脚用对、把每条回路走顺”。

为什么开关控制芯片值得被认真对待？

因为手电筒的竞争，从来不只在“亮不亮”，而在“亮得是否可靠、是否顺手、是否经用”。

8脚电筒芯片把亮度控制、开关模式和保护功能集成到小封装里，让产品能在有限空间里做出更丰富的体验；而工程师真正要做的是：用清晰的供电与回路设计，确保模式切换不乱、PWM调光稳定、保护边界合理。

如果你手上正好有一块驱动板，或者准备做一支多档位手电，不妨留言说说你最想解决的问题：是模式乱跳、亮度不稳，还是保护过于敏感？
