在现代电子设备中，稳定高效的电源管理至关重要。DCDC同步降压电路作为一种关键的技术手段，广泛应用于各种需要将高电压转换为低电压的场景。本文将深入解析其工作原理、设计要点及实际应用，帮助读者更好地理解和运用这一技术。

核心原理：能量切割与重组的艺术

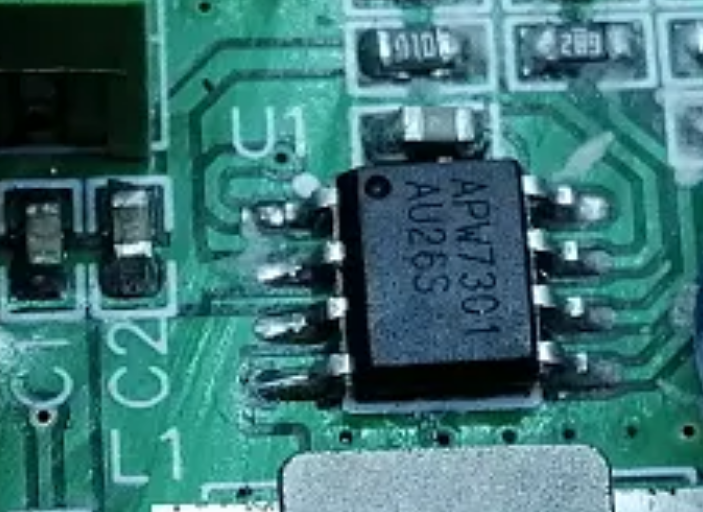

DCDC同步降压电路的核心在于通过开关控制实现电压调节。它主要由功率开关管（如MOSFET）、电感、电容和二极管组成。当输入直流电进入电路后，控制器会以特定频率周期性地导通与关断开关管，将连续的高压直流“切分”成一系列脉冲信号。这些脉冲经过电感储能和电容滤波后，最终输出平滑稳定的低压直流电。这种过程如同用刀具精准裁剪布料——每一次切割都决定了成品的尺寸与质量。

与传统非同步整流方案相比，同步降压电路采用双向导通器件替代二极管，显著降低了导通损耗。例如，在大功率应用中，德州仪器（TI）的LM5146芯片可实现高达94.7%的理论转换效率。该芯片支持5.5V-100V宽输入范围，并允许用户灵活调整输出电压至0.8V至60V之间，适用于从便携设备到工业控制的广泛领域。

关键组件协同作战

1. MOSFET的选择与驱动策略

2. 主控芯片需精确调控高低侧MOSFET的开启时机。以TSMC18工艺库为例，工程师通过#2和#5纳秒级的延迟设置，确保下管比上管更快开启3ns，有效抑制体二极管导通带来的效率损失。这种微观层面的时序优化，如同交响乐团指挥家对乐手节奏的把控，哪怕细微偏差也可能影响整体性能。

3. 电感与电容的黄金配比

4. 电感负责储存磁能并平滑电流波动，而电容则承担着平抑电压纹波的任务。在实测案例中，某设计采用39.2KΩ电阻设定255.1kHz固定频率，配合56nF软启动电容实现4毫秒延时。然而，若电容选型不当（如用替代容值焊接），可能导致空载纹波达240mV，满载时甚至出现630mV尖峰脉冲——这好比水管直径不匹配造成的水锤效应。

5.


6. 反馈环路的智能修正

7. 缺乏闭环控制的电路会出现衰减振荡现象。高级方案常采用数字PID结合模拟比较器的混合架构，动态调整RC补偿网络参数。例如，针对1.6V→1.8V输入跳变和0Ω→1Ω负载突变等极端工况，系统能保持相位裕度波动不超过3度，瞬态响应时间小于5μs，远超传统方案速度。

热管理：看不见战场的较量

大功率应用下的散热挑战尤为突出。以LM5146驱动的5V/20A/100W实例为例，无外部散热时空载功耗已达3W，温度维持在60℃左右；满载20A时，MOS管温度飙升至200℃以上。设计师必须通过加粗走线、减小环路面积、多打散热孔及开窗处理等方式应对。这如同为高性能发动机配备高效冷却系统，任何疏忽都可能导致“宕机”。

应用场景：从指尖到云端的能量传递

DCDC同步降压技术已渗透日常生活各个角落：手机快充适配器利用其快速响应特性缩短充电时间；数据中心服务器依赖高精度稳压保障芯片稳定运行；新能源汽车电池管理系统则借助宽输入范围适应不同工况。正如城市电网中的变电站，它将原始能量转化为适配终端需求的形态，默默支撑着数字世界的运转。

设计哲学：平衡的艺术

优秀的DCDC方案是多重矛盾体的和谐统一：效率与成本的权衡、性能与稳定性的博弈、微型化与散热需求的妥协。工程师如同走钢丝的杂技演员，在参数海洋中找到那条最优路径。而像LM5146这类集成度高、保护功能完善的专用芯片，则为这场表演提供了可靠的舞台框架。

随着半导体工艺进步，未来dcdc转换器将朝着更高效率、更小体积、更强智能化方向发展。但无论技术如何演进，其本质始终是能量转换的精准操控——这是电子工程永恒的主题，也是连接物理世界与数字世界的隐形桥梁。
