DCDC降压芯片500mA
返回列表 来源: 发布日期: 2025-07-20

在现代电子设备中,电源管理模块是确保系统稳定运行的关键。dcdc降压芯片作为其中的重要组成部分,承担着将高电压转换为低电压的任务,以满足各种电子设备对电源的需求。特别是对于需要500mA输出电流的应用,选择合适的DCDC降压芯片尤为重要。本文将深入探讨DCDC降压芯片500mA的技术特性、工作原理、选型要点以及实际应用案例,为工程师和电子爱好者提供全面的参考。

一、DCDC降压芯片的基本概念

DCDC降压芯片,也称为Buck转换器,是一种将输入电压转换为较低输出电压的电源管理芯片。其核心功能是通过开关电路和储能元件(如电感和电容)实现电压的转换和调节。对于500mA的输出电流需求,DCDC降压芯片需要具备高效的转换效率和稳定的输出特性,以确保负载设备的正常运行。

二、技术特性与关键参数

  1. 输入电压范围:DCDC降压芯片的输入电压范围是其重要参数之一。不同的应用场景可能需要不同的输入电压范围。例如,某些芯片可能支持从几伏到几十伏的宽范围输入,而另一些则可能针对特定的电压段进行优化。

  2. 输出电流能力:500mA的输出电流是本文讨论的重点。芯片需要能够在连续或峰值条件下稳定提供这一电流水平,同时保持较低的温升和噪声。

  3. 效率与热性能:高效率意味着更少的能量损耗和更低的发热量,这对于延长设备寿命和减少散热设计复杂度至关重要。热性能则直接影响芯片在高负载下的稳定性和可靠性。

  4. 保护功能:为了应对各种异常情况,如短路、过载、过热等,DCDC降压芯片通常集成了多种保护机制,以确保系统的安全运行。

三、工作原理与电路设计

DCDC降压芯片的工作原理基于开关模式电源(SMPS)技术。通过快速切换开关元件(如MOSFET),控制电感中的能量存储与释放,从而实现电压的降低和调节。这一过程中,芯片内部的控制电路负责监测输出电压,并调整开关频率和占空比,以维持稳定的输出。

在电路设计方面,除了DCDC降压芯片本身,还需要合理选择外部元件,如输入/输出电容、电感以及二极管等。这些元件的选择直接影响到电源的性能,包括效率、纹波、响应速度等。因此,在设计时需要综合考虑各种因素,以达到最佳的性能平衡。

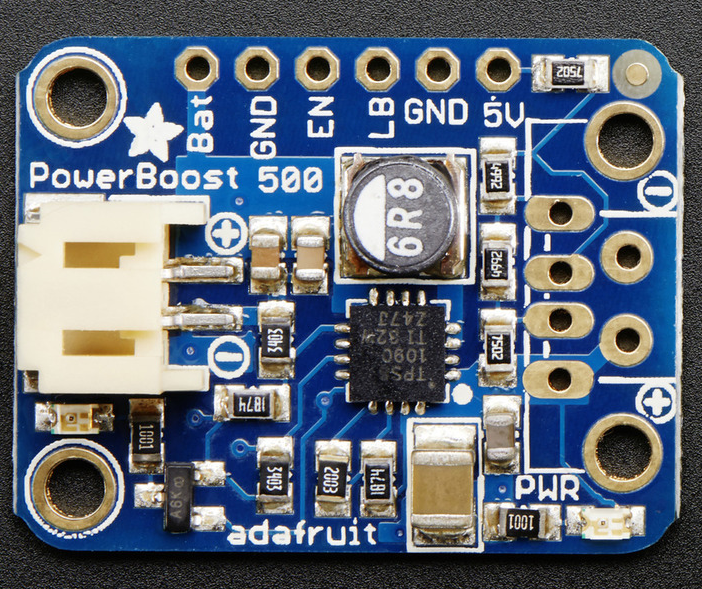

DCDC降压芯片500mA

四、选型要点与注意事项

  1. 明确需求:在选型之前,首先要明确应用的具体需求,包括输入电压范围、输出电压和电流、效率要求、尺寸限制等。这将有助于缩小选择范围,找到最适合的芯片型号。

  2. 比较关键参数:根据需求,对比不同芯片的关键参数,如输入电压范围、输出电流能力、效率、热阻等。同时,也要注意芯片的封装形式和引脚配置,以确保与现有电路板的兼容性。

  3. 考虑成本与可获取性:在满足性能要求的前提下,成本也是一个重要的考虑因素。此外,还要考虑芯片的供应链稳定性和可获取性,以避免因缺货或停产导致的项目延误。

  4. 参考数据手册与应用笔记:芯片制造商通常会提供详细的数据手册和应用笔记,其中包含了芯片的详细规格、典型应用电路以及设计指南等信息。这些资料是选型和设计的重要参考依据。

五、实际应用案例分析

为了更好地理解DCDC降压芯片500mA的实际应用,我们可以通过一些具体的案例进行分析。

案例一:智能家居设备

在智能家居设备中,如智能灯泡、智能插座等,通常需要将市电转换为适合电子设备使用的低压电源。DCDC降压芯片500mA可以很好地满足这一需求。通过选择合适的芯片型号和设计合理的外围电路,可以实现高效、稳定的电源转换,同时保证设备的长期可靠运行。

案例二:工业自动化设备

在工业自动化领域,许多设备需要稳定的低压电源来驱动控制器、传感器等关键部件。DCDC降压芯片500mA的高耐压能力和高效转换特性使其成为这些应用的理想选择。此外,通过添加适当的保护电路,还可以提高系统的抗干扰能力和故障安全性。

案例三:新能源汽车充电桩

随着新能源汽车的普及,充电桩的建设也越来越受到重视。在充电桩中,需要将电网中的交流电转换为直流电,并为电动汽车提供稳定的充电电源。DCDC降压芯片500mA可以作为充电桩电源模块的核心部件,实现高效、可靠的电能转换和管理。

六、未来发展趋势与挑战

随着科技的不断进步和市场的需求变化,DCDC降压芯片也在不断发展和创新。未来,我们可以预见以下几个发展趋势:

  1. 更高效率与更低功耗:随着能源问题的日益突出和环保意识的提高,高效率和低功耗将成为DCDC降压芯片的重要发展方向。通过采用更先进的电路设计和制造工艺,可以进一步提高芯片的效率和降低待机功耗。

  2. 更宽的输入电压范围:为了满足不同应用场景的需求,未来的DCDC降压芯片可能会支持更宽的输入电压范围。这将使得芯片能够适应更多的电源环境,提高其通用性和灵活性。

  3. 集成化与模块化:为了简化设计流程和降低成本,未来的DCDC降压芯片可能会朝着集成化和模块化的方向发展。通过将更多的功能集成到单个芯片中或提供完整的电源模块解决方案,可以进一步降低系统的复杂性和成本。

在追求更高性能和更多功能的同时,我们也面临着一些挑战。例如,如何在保证高效率的同时降低芯片的发热量和噪声?如何提高芯片的可靠性和寿命?这些都是我们需要不断研究和解决的问题。

DCDC降压芯片500mA作为电源管理领域的重要组成部分,具有广泛的应用前景和重要的研究价值。通过深入了解其技术特性、工作原理以及选型要点等方面的知识,我们可以更好地选择和应用这些芯片,为各种电子设备提供稳定可靠的电源支持。

本文标签: DC 降压 芯片
