在现代生活中，充电LED手电筒以其高效、耐用和便捷的特性，成为了人们日常照明和应急照明的重要工具。本文将深入探讨充电LED手电筒的工作原理及其电路图设计，帮助读者更好地理解这一常见却充满技术含量的设备。

充电原理与核心部件

充电LED手电筒的核心在于其电源和电池系统。充电器或电池盒作为电源，负责提供电流以给电池充电。而电池，尤其是锂离子电池，因其高能量密度、长寿命和快速充电能力，成为了大多数LED充电手电筒的首选。在充电过程中，微处理器扮演着关键角色，它控制着充电和放电过程，确保电池在充满时自动停止充电，从而保护电池免受过充电的损害。

电路图的三大部分

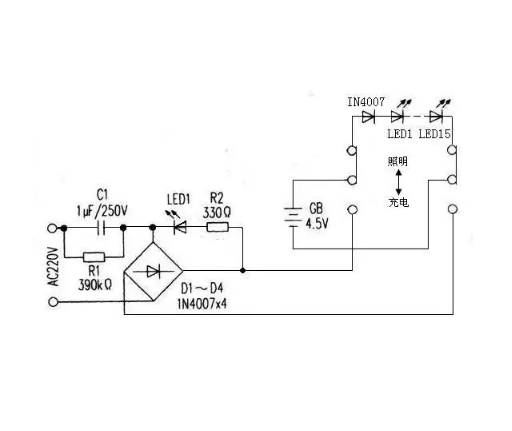

一个典型的充电LED手电筒电路图大致可以分为三部分：整流降压部分、电池部分和发光回路部分。整流降压部分由AC1、AC2、R1、C1、D1-D4、R及交流指示灯组成，负责将220V交流电源转换为适合电池充电的直流电压。电池部分则根据工作状态的不同，可能处于充电、放电或不充也不放的状态。而发光回路部分，则是由LED灯和其他相关元件组成，负责在需要时提供照明。

高效省电与升压电路

为了实现高效省电，LED手电筒通常采用白色发光二极管作为光源。然而，由于这种二极管的导通电压较高，通常需要通过升压电路将较低的电压提升至能够驱动其发光的水平。例如，一些手电筒仅需一节1.5V的干电池供电，但通过引入直流升压环节，可以将电压提升至3V以上，从而成功点亮白色发光二极管。

多功能性与实用性

除了基本的照明功能外，现代充电LED手电筒还往往具备多种实用功能。例如，一些手电筒不仅照度高、节电，而且一次充电即可提供长达数小时的照明时间。此外，它们还可能配备有DC输出电源，可供随身听、MP3等小电器用电，从而进一步扩大了手电筒的使用范围。

电路设计的巧妙之处

在电路设计方面，充电LED手电筒同样展现出了其巧妙之处。例如，在整流降压部分，通过合理的元件选择和布局，可以有效地将交流电源转换为稳定的直流电压。而在升压电路中，则通过高频脉冲振荡器和整流电路的配合，实现了电压的有效提升。

充电LED手电筒以其独特的工作原理和精妙的电路设计，实现了高效、耐用和多功能的照明效果。无论是在日常使用还是应急情况下，它都展现出了其不可替代的价值。
