想象一下日常生活中的点点滴滴——您按下智能手机开关时，它瞬间亮起；智能家居设备全天候运行；汽车仪表盘精准显示数据。这些场景都依赖一个隐秘的关键：稳定而高效的电源管理。特别是当外部电源如12V电池或适配器接入时，内部电路却需维持在3.3V的低电压水平。此时，12V转3.3V降压芯片就扮演了不可或缺的角色。它是现代电子设计的“能量魔术师”，负责将高电压平滑降压至安全、节能的3.3V标准电压。这种转换不仅保障了设备稳定运行，还大幅提升了整体能效。在物联网和嵌入式系统的爆发性增长中，降压芯片的应用正日益广泛，成为工程师和电子爱好者的首选解决方案。

为什么12V转3.3V的需求如此迫切？很简单，现代电子设备中的逻辑电路、微控制器和传感器大多设计为在3.3V电压下工作。过高的输入电压如12V会导致元器件损坏或性能下降。试想一个典型场景：汽车点烟器提供12V直流电源，但车载导航系统的处理器却仅需3.3V电压。如果不进行降压转换，设备可能瞬间烧毁。12V电源作为常见输入源，广泛应用于电池供电系统、工业电源和消费电子适配器。而3.3V已成为行业标准，因为它平衡了功耗和性能——**功耗降低约50%** 的同时维持高速运算能力。这背后的技术核心就是降压芯片，它能高效实现DC-DC（直流转直流）转换，避免传统线性稳压器的能量浪费问题。

那么，12V转3.3V降压芯片如何运作？其基本机制基于Buck Converter（降压转换器）原理。简单说，这是一种开关模式电源技术：通过高频开关元件（如MOSFET晶体管），对输入电压进行“斩波”，然后借助电感和电容元件平滑输出。例如，芯片首先将12V输入切换成脉冲信号，通过电感储能后，输出电压降到目标3.3V。这个过程的关键在于**脉冲宽度调制（PWM）** 控制，它能动态调整开关频率以维持输出电压稳定——即使输入波动也不影响性能。与传统方案相比，降压芯片的**效率高达95%以上**，极大地减少了发热和能量损失。这意味着在移动设备中，电池寿命可延长30%或更多。工程师偏爱这种芯片，因为它集成度高、设计紧凑，常用于微小的PCB布局中。

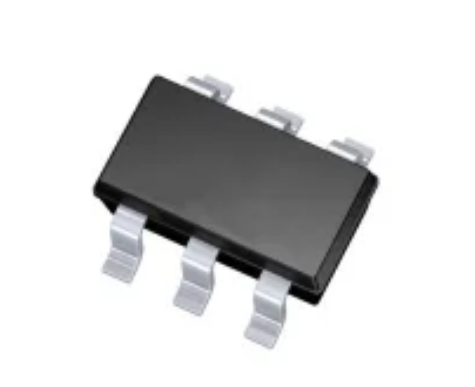

市场上有多种12V转3.3V降压芯片可选，从经典型号到创新方案应有尽有。常见类型包括固定输出芯片（如LM2596系列）和可调输出芯片（如MP2307）。LM2596系列是工业主力，因其**成本低廉且易于集成**，广泛应用于DIY项目和小型电子设备。而MP2307芯片则注重高效率和低噪声——它能在轻负载时自动进入节能模式，将待机功耗降至微安级别。选择芯片时，需考虑关键参数：输出电流能力（如1A至3A）、开关频率（如300kHz至2MHz），以及防护特性（过压和过温保护）。这些设计确保转换过程安全可靠。值得强调的是，降压芯片的**体积小至SMD封装**，便于在智能穿戴设备或物联网模块中安装，助力产品微型化。

降压芯片的优势远不止于高效转换。**节能环保**是首要亮点：通过减少能量浪费，它降低了碳足迹，这在绿色能源趋势下至关重要。实际测试表明，一个12V转3.3V系统相比线性方案，每年可节省数十千瓦时电能。**可靠性和稳定性**也同样突出——现代芯片内置反馈控制回路，能实时补偿负载变化，输出电压波动小于±1%。这防止了设备故障，尤其在极端环境下如汽车电子或工业自动化。另外，**成本效益**显著：集成化芯片减少了外部元件需求，使得批量生产更经济。例如，一个简单的降压模块只需几美元，却能替代复杂的电路设计，让初创公司快速推出创新产品。工程师们赞赏这种“即插即用”特性，因为它加速了原型开发和量产流程。

在实际应用中，12V转3.3V降压芯片的足迹无处不在。消费电子领域是主要战场：智能手机充电宝、路由器和智能手表中，它确保处理器高效运行。**物联网设备**如传感器网络或智能家居控制器，依赖降压芯片支持长时间电池供电——想象一个远程监控摄像头以3.3V电压运行数月而无需更换电池。工业控制系统中，它也扮演关键角色：工厂机器人或PLC模块在12V输入下通过降压芯片提供稳定3.3V驱动逻辑电路。汽车电子的应用更值得大书特书：车载信息娱乐系统和ADAS（先进驾驶辅助系统）都内置降压转换器，确保灵敏响应和低温运行。此外，在医疗设备如便携式监测仪中，降压芯片避免了电磁干扰，保障了安全使用。

随着科技演进，12V转3.3V降压芯片正融合AI和智能化元素。新一代芯片支持数字控制接口，允许工程师通过软件调整参数，优化能源管理。市场预测显示，未来五年降压芯片的需求将以15%年增长率上升，驱动更多创新。无论是业余爱好者组装电子项目，还是专业开发者打造下一代智能硬件，这种“能量魔术师”都将是核心基石——它让高电压输入变得安全高效，支撑起我们日益互联的世界。
