DC-DC降压电路的核心功能是将高电压转换为低电压，其效率计算公式为：效率=输出功率/输入功率×100%。输出功率是负载实际消耗的功率（Pout=Vo×Io），输入功率则是电源提供的总功率（Pin=Vi×Ii）。例如，若输入功率为10W，输出功率为9W，则效率为90%。效率越高，意味着能量损耗越少，如同“水管输送时漏出的水量越少，到达终点的水量越多”。

效率提升的关键路径

1. 开关管与电感的选择：开关管（如MOSFET）的导通电阻越小，损耗越低，如同“水流通过粗管道时阻力更小”。电感的磁芯材料和绕线方式也会影响损耗，需选择低磁滞损耗的电感。

2. 二极管压降优化：传统二极管因导通压降（约0.7V）会产生额外损耗，改用肖特基二极管可将压降降至0.2V左右，类似“降低河道闸门的高度，减少水流阻力”。

3. 占空比（D）的调控：占空比是开关管导通时间与周期的比值（D=Ton/T），它直接影响输出电压（Vo=Vi×D）。例如，输入12V时，若D=0.5，输出为6V。合理设计占空比可避免器件长时间工作在高损耗状态。

核心参数与设计逻辑

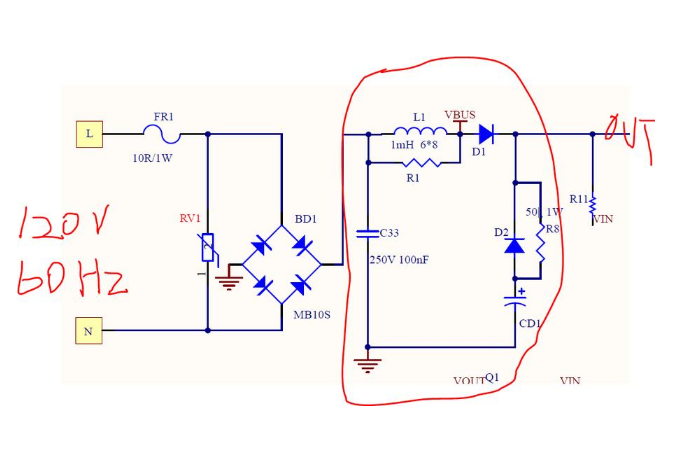

• 输入电压（Vi）与输出电压（Vo）：Vi需高于Vo，否则无法实现降压。例如手机充电器将220V交流电转换为5V直流电，需通过AC-DC转换后再接DC-DC降压。

• 纹波控制：输出电压的波动（Vpp）需小于等于50mV（如课题要求），可通过增大电感或电容平滑电流，类似“水库蓄水减少水流湍急度”。

• 额定功率（Po）：Po=Vo×Io，需匹配负载需求。例如课题中设计Po=5W（Vo=5V，Io=1A），需确保开关管和电感能承受1A电流。

•


升降压拓扑对比

BUCK型（降压）与BUCK-BOOST型（升降压）的公式差异显著。BUCK型公式为Vo=Vi×D，而BUCK-BOOST型公式为Vo=-Vi×D/(1-D)，后者可通过调整D实现升压或降压。例如，当D>0.5时，BUCK-BOOST输出电压可高于输入电压，类似“齿轮组通过不同齿比改变转速”。

实际应用与场景化设计

1. 移动设备：手机电池电压为3.7V，需降压至3.3V供处理器使用。此时DC-DC效率需达90%以上，避免发热影响续航。

2. 工业电源：将48V电池转换为12V供电设备，需设计高耐压开关管，并优化散热结构，防止大电流下器件损坏。

3. 汽车电子：车载12V电池需降压至5V为车载电脑供电，需加入保护电路应对电压波动和反接风险。

效率测试与优化策略

实际测试中，可通过示波器测量输入/输出电压电流波形，计算效率。若效率偏低，可尝试：

• 更换低导通电阻的MOSFET（如从10mΩ优化到5mΩ）；

• 采用同步整流技术（用MOSFET替代二极管）；

• 优化PCB布线，减少寄生电感。

总结

DC-DC降压电路的效率公式看似简单，但背后涉及器件选型、拓扑设计、热管理等多维度权衡。理解公式中的参数关系（如D对Vo的影响），结合场景需求优化设计，才能实现高效稳定的电源转换。正如“烹饪时火候与调料的搭配”，电路设计需要理论与实践的深度融合。
