在智能手机、物联网设备和工业控制系统中，**DC-DC降压电路**是电能转换的核心模块。然而，即使电路完成了高效率的电压转换，若后端滤波设计不当，输出端的**电压纹波**和**高频噪声**仍可能引发系统宕机或信号失真。据统计，30%的电源故障源于滤波环节的设计缺陷。如何通过后端滤波设计实现“纯净”的电压输出？这正是工程师在电路优化中必须攻克的难题。

---

## 一、**后端滤波为何成为降压电路的关键屏障？**

DC-DC降压电路通过开关管的高频通断实现电压转换，这一过程必然产生**开关噪声**和**电流突变**。若未经过滤，这些干扰将直接影响负载设备的稳定性：

- **纹波电压超标**：导致ADC采样误差、MCU运行异常；

- **电磁干扰（EMI）增强**：影响周边射频电路或传感器精度；

- **瞬态响应延迟**：负载突变时输出电压波动加剧。

*以Buck电路为例，其输出端通常包含**LC滤波网络**（电感+电容），通过电感抑制电流突变、电容吸收电压波动，形成双重滤波屏障。然而，元器件的选型、布局及参数匹配，直接决定了滤波效果。*

---

## 二、**滤波元件选型：从理论到实践的三大原则**

### 1. **电感的“三重门”指标**

- **饱和电流**：需高于电路最大负载电流的1.3倍，避免磁芯饱和导致电感值骤降；

- **直流电阻（DCR）**：优先选择DCR较低的电感（如铁氧体磁芯），减少功率损耗；

- **自谐振频率（SRF）**：需远高于开关频率，防止电感与寄生电容形成谐振。

### 2. **电容的“动态平衡”策略**

- **低ESR电解电容**：用于吸收低频纹波（如100Hz~1kHz）；

- **陶瓷电容（X7R/X5R）**：应对高频噪声（>100kHz），利用其低ESL特性；

- **电容并联组合**：通过不同容值的电容并联，覆盖更宽频段的滤波需求。

*案例实测显示：在12V转5V/3A的Buck电路中，采用“10μF陶瓷电容+100μF电解电容”组合，纹波电压可从120mV降至35mV以下。*

### 3. **PCB布局的“黄金法则”**

- **最短路径原则**：滤波电容尽量靠近开关管和负载端，减小环路面积；

- **地平面分割**：数字地与功率地单点连接，避免噪声耦合；

- **热管理设计**：为电感预留散热孔，防止温升导致参数漂移。

## 三、**参数优化：用数学工具破解设计困局**

### 1. **LC滤波器的截止频率计算**

截止频率公式：

\[

f_c = \frac{1}{2\pi\sqrt{LC}}

\]

*设计时需确保\( f_c \)低于开关频率的1/10（如开关频率500kHz，\( f_c \)应<50kHz），以有效衰减高频噪声。*

### 2. **纹波电压的定量分析**

输出纹波电压\( V_{ripple} \)主要由电容的ESR和充放电过程决定：

\[

V_{ripple} = I_{ripple} \times \left( ESR + \frac{1}{8f_{sw}C} \right)

\]

*通过选择低ESR电容或增加并联电容数量，可显著降低\( V_{ripple} \)。*

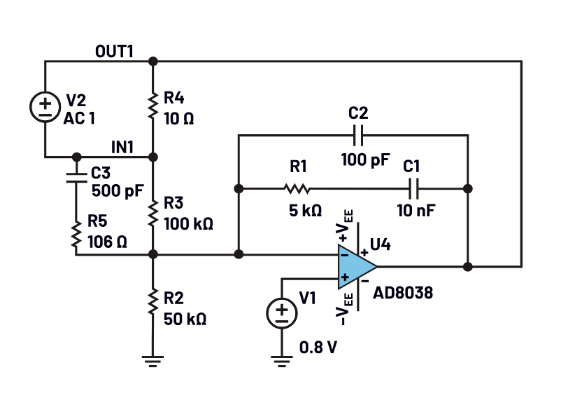

### 3. **瞬态响应的补偿设计**

当负载电流突变时，滤波电感的\( di/dt \)特性会导致输出电压过冲或跌落。引入**前馈电容**或调整**反馈环路补偿网络**，可缩短恢复时间。

---

## 四、**高频化趋势下的滤波挑战与对策**

随着GaN、SiC器件推动开关频率突破MHz级，传统LC滤波面临新挑战：

1. **寄生参数影响加剧**：PCB走线电感和电容的ESL需通过3D场仿真工具优化；

2. **EMI滤波器需求升级**：增加共模扼流圈或π型滤波器抑制辐射噪声；

3. **数字控制技术的融合**：采用自适应PID算法动态调整滤波参数。

*某5G基站电源模块的实测数据显示：在2MHz开关频率下，通过“磁珠+π型滤波”结构，可将传导EMI降低15dBμV以上。*

---

## 五、**典型故障排查：从现象到本质的快速定位**

- **问题1**：输出电压高频振荡

- 检查反馈环路相位裕度，调整补偿网络RC参数；

- 验证电容ESR是否过高，或电感SRF是否不足。

- **问题2**：轻载时纹波异常增大

- 确认电路是否进入DCM模式（断续导通模式），需优化轻载控制策略；

- 检查输出电容容值是否冗余，导致谐振点偏移。

- **问题3**：高温环境下滤波失效

- 替换高温特性更稳定的电容（如钽电容或固态电容）；

- 重新计算电感温升导致的饱和电流衰减。

---

通过精准的滤波设计，DC-DC降压电路能够为各类电子系统提供“无污染”的电源输出。从元器件选型到参数优化，再到高频场景的适应性改进，每一步都需要工程师在理论计算与实验验证之间找到最佳平衡点。
