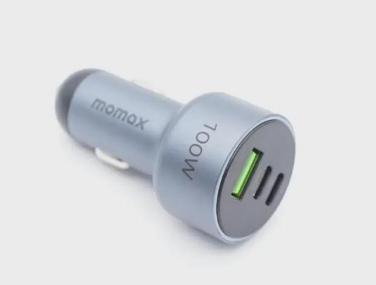

在车载充电设备的小小身躯内，隐藏着一颗精密的“心脏”——芯片。它如同指挥家般调度着电流的流动，确保您的手机、平板等设备能快速、安全地充满电。接下来，我们将深入探索车充芯片的世界，揭开其神秘面纱。

一、车充芯片：小体积大智慧

**车充真的有芯片吗？**答案是肯定的。事实上，现代车充产品普遍内置了高性能的SOC降压芯片，这些芯片不仅集成度高，而且功能强大，是实现高效快充的关键所在。

以拓尔微TMI5700为例，这款同步升降压控制器支持宽范围的输入电压（3.9V~34V）和输出电压（0.59V~34V），采用先进的QFN-28封装技术，体积小巧却功能强大。它如同一位多才多艺的艺术家，无论是高电压还是低电压环境，都能游刃有余地进行电能转换。

二、多重保护，安全无忧

车充芯片不仅负责电能的转换，还承担着保护电路安全的重任。以TMI5700为例，它具备输入欠压过压保护、逐周期峰值电流保护、输入平均电流保护、输出平均电流保护、输出过载保护、输出过压保护和过热保护等多种功能。这些保护机制如同忠诚的卫士，时刻守护着电路的安全，让您在享受快充的同时无需担心任何安全隐患。

三、高效快充，得益于芯片的高效管理

随着移动设备快充功率的不断提高，百瓦以上快充已经成为很多手机的标配功能。为了实现这一目标，车充芯片需要具备更高的功率密度和效率。而SOC降压芯片正是解决这一问题的理想选择。它们不仅能够在较小的体积内实现更高的功率输出，还能通过优化电路设计和控制算法来提高充电效率。

例如，俊凯达推出的一款101W大功率快充车充就采用了先进的升降压电路设计，能够适应不同电压环境的输入需求，并支持高达65W的快充输出。这种设计不仅提高了充电效率，还增强了设备在不同场景下的适应性。

四、未来趋势：更高集成度、更智能

随着快充技术的不断迭代升级，车充芯片也在不断向更高集成度、更智能化的方向发展。未来的车充芯片有望集成更多功能于一体，如电量显示、温度监控、故障诊断等，从而为用户提供更加便捷、高效的充电体验。

随着新能源汽车市场的蓬勃发展，车充芯片也将面临更多的挑战和机遇。如何在保证安全性的前提下进一步提高充电效率、降低成本、缩小体积将成为未来研发的重点方向。

车充内部确实藏着高科技的芯片。这些芯片如同隐藏在幕后的英雄，默默地为我们提供着稳定、高效的充电服务。在未来的日子里，随着技术的不断进步和创新，相信车充芯片将会带给我们更多的惊喜和便利。
