在智能手机快充、电动车电源管理甚至卫星通信系统中,**DC-DC降压电路**如同隐形的能量调节师,默默承担着高效电能转换的重任。这种电路能将高电压直流电精准降压至设备所需的工作电压,同时通过**动态调节**实现能量损耗的最小化。理解其核心原理,不仅是电子工程师的必修课,更是优化现代电子设备性能的关键突破口。
---
## 一、DC-DC降压电路的基本概念
**DC-DC降压电路**(Buck Converter)属于开关电源的一种,通过控制开关器件的通断比例(即**占空比**),将输入电压\(V_{in}\)转换为更低的输出电压\(V_{out}\)。其核心优势在于**高效率**(通常可达90%以上)和**宽输入范围适应能力**,广泛应用于电池供电设备、工业控制系统等领域。
与线性稳压器(如LDO)相比,Buck电路通过**高频开关**减少能量损耗。例如,当输入电压为12V、输出5V时,线性稳压器会通过电阻分压产生7V的压降损耗,而Buck电路仅需通过**脉冲宽度调制(PWM)**控制开关管导通时间,即可实现高效转换。
---
## 二、拓扑结构:从经典Buck到同步整流

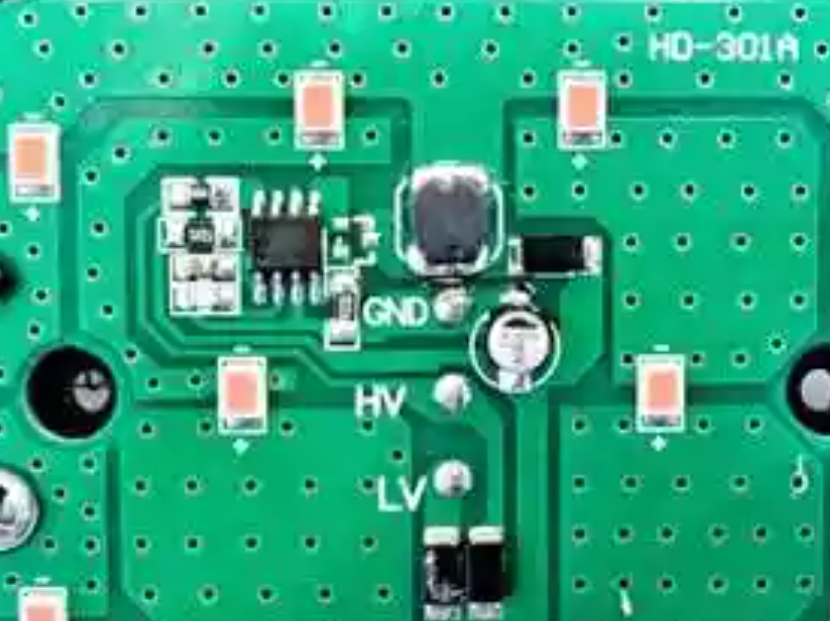

### 1. 经典Buck电路构成
典型的Buck电路包含四个核心元件:
- **功率开关管(MOSFET)**:控制能量传递的时序;
- **续流二极管(或同步整流管)**:在开关管关断时为电感电流提供回路;
- **储能电感(L)**:存储和释放能量,平滑电流;
- **滤波电容(C)**:降低输出电压纹波。
当开关管导通时,输入电压通过电感和负载形成回路,电感储存能量;开关管关闭时,电感通过续流二极管释放能量,维持负载电流的连续性。
### 2. 同步整流技术的演进
传统Buck电路采用二极管续流,但其正向压降(约0.7V)会导致额外损耗。**同步整流Buck电路**用低阻MOSFET替代二极管,通过控制第二开关管与主开关管互补导通,显著降低导通损耗。例如,在输出电流为10A时,同步整流方案可将效率提升3%-5%。
## 三、工作模式:连续与断续的平衡术
### 1. 连续导通模式(CCM)
在**CCM模式**下,电感电流始终大于零。其特点包括:
- **输出电压公式**:\(V_{out} = D \times V_{in}\)(D为占空比);
- **低纹波电流**:适合对噪声敏感的应用场景;
- **需较大电感值**:确保电流连续性。
### 2. 断续导通模式(DCM)
当负载电流较小时,电感电流可能降至零,进入**DCM模式**。此时:
- **输出电压与负载相关**:需通过反馈环路动态调节占空比;
- **轻载效率高**:适用于待机功耗要求严格的设备;
- **电磁干扰(EMI)风险增加**:因电流断续导致高频噪声。
**临界导通模式(BCM)**则通过零电流检测(ZCS)实现模式切换,兼具CCM和DCM的优点。
---
## 四、设计要点:效率与稳定性的双重挑战
### 1. 元器件选型:性能与成本的博弈
- **开关管选型**:优先选择低导通电阻(\(R_{DS(on)}\))和快速开关特性的MOSFET;
- **电感参数**:需平衡饱和电流、直流电阻(DCR)和体积,公式\(L = \frac{(V_{in} - V_{out}) \times D}{f_{sw} \times \Delta I_L}\)指导设计;
- **输出电容**:低ESR的MLCC或多颗电解电容并联可有效抑制纹波。
### 2. 控制策略的优化方向
- **电压模式控制**:简单易实现,但动态响应较慢;
- **电流模式控制**:通过检测电感电流提升稳定性,抑制次谐波振荡;
- **自适应导通时间控制**:适用于宽输入电压场景,如USB PD快充。
### 3. 效率提升的实战技巧
- **死区时间优化**:避免上下管直通,同时减少体二极管导通损耗;
- **开关频率选择**:高频(1-2MHz)可缩小元件体积,但会增加开关损耗;
- **热管理设计**:通过铜箔铺地、添加散热孔降低热阻。
### 4. EMI抑制:从布局到滤波
- **关键路径最短化**:功率回路(输入电容-开关管-电感)面积最小化;
- **RC吸收电路**:在开关管两端并联RC网络,减缓电压尖峰;
- **共模滤波**:在输入输出端添加共模电感,阻断高频噪声传播路径。
---
## 五、典型应用场景与技术趋势
在新能源汽车的电池管理系统(BMS)中,多相Buck电路通过**交错并联技术**将输出电流能力提升至百安级;而在可穿戴设备中,采用**脉冲跳跃调制(PSM)**的Buck芯片可在10μA级轻载下维持80%以上效率。
未来,**GaN(氮化镓)器件**的普及将进一步突破频率瓶颈,配合数字电源控制技术,DC-DC降压电路将在功率密度和智能化程度上实现跨越式发展。
