低功耗dcdc降压芯片一览表
返回列表 来源: 发布日期: 2025-05-13

核心功能与技术原理

DC-DC降压芯片是电力转换领域的“电压调节器”,其核心作用是将输入的高电压直流电转换为低电压输出,同时保持高效能量转换。这类芯片通过开关电路实现电压转换,如同精密的“电力闸门”控制电流通断,搭配电感、电容等元件存储和释放能量,最终输出稳定电压。例如,当输入电压为12V时,芯片可将其降至5V,为微型电子设备供电。

关键技术指标解读

1. 转换效率:衡量电能利用率的核心参数,高能效芯片可减少能源损耗。例如,南芯科技SC8905的峰值效率达95%,相当于每输入100单位电能,仅损耗5单位。

2. 输入电压范围:反映芯片的适应能力。部分国产型号如SC8905支持4.5V-28V宽输入,如同“弹性适配器”可应对不同电源环境。

3. 输出电流能力:决定负载驱动强度。10A级芯片可支持多设备并联供电,类似于“电力中枢”为多个终端输送能量。

4. 静态电流:影响待机功耗的关键数据。低功耗设计可将空载消耗降至微安级,如同“节能模式”延长电池续航。

应用场景与选型策略

三大典型场景适配方案

1. 便携式电子设备:智能手机、移动电源等设备需兼顾体积与续航。推荐选择体积小、效率高的芯片,如力杰SY8303,其低功耗特性可延长设备使用时间。

2. 工业控制系统:在复杂电磁环境中,需选择抗干扰能力强、宽温工作的型号。例如支持-40℃~85℃环境的芯片,确保极端条件下的稳定性。

3. 物联网终端:低功耗NB-IoT设备适合采用微功耗芯片,待机电流低至1μA级别,类似“休眠模式”维持长期监测。

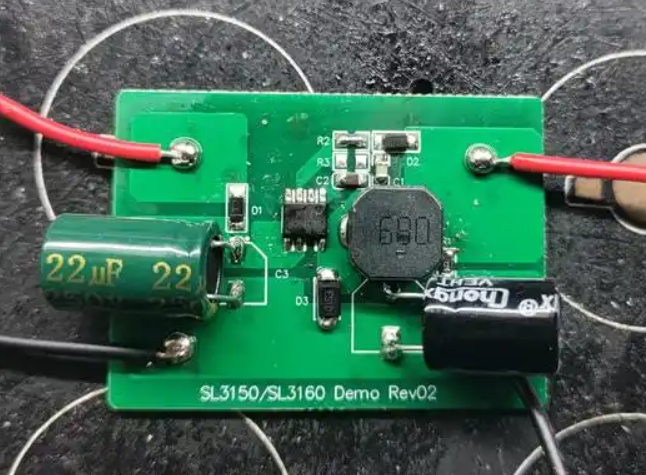

低功耗dcdc降压芯片一览表

四步选型法则

  1. 匹配电压需求:确认输入/输出电压范围,预留10%-20%余量。

  2. 评估负载特性:大电流设备优先选择5A以上输出能力的产品。

  3. 关注能效等级:对比效率曲线图,选择85%以上高效区间覆盖工作点的型号。

  4. 认证兼容性:检查EMC指令、ROHS环保等认证,确保符合行业规范。

市场格局与国产突破

国际品牌如TI、ST长期占据高端市场,但其产品价格较高。近年国产厂商技术突破显著:南芯科技SC8905以95%效率、5A输出跻身第一梯队;力杰SY8303凭借高性价比在消费级市场突围。这些产品已广泛应用于智能家居、可穿戴设备等领域,部分性能参数比肩海外竞品。

未来趋势展望

集成化发展:将MOSFET、控制IC封装于一体的SOC芯片,可减小40%以上电路板面积。

智能化升级:数字控制的DC-DC芯片可通过算法动态调整输出,如同“电力管家”优化能耗。

极限环境适应:新一代产品向更宽温度范围、更高可靠性演进,满足航空航天等特殊需求。

选购红黑榜

  • 推荐型号:南芯SC8905(高效率)、力杰SY8303(低功耗)、MPQ33xx系列(工业级)

  • 慎选情况:效率低于80%的老旧型号、无短路保护功能的廉价产品



本文标签: dcdc 降压 芯片
