在电子设备设计中，**高效、稳定的电源管理**是确保系统可靠运行的关键。无论是工业控制、汽车电子，还是消费类产品，**大功率dcdc降压芯片**都扮演着至关重要的角色。今天，我们将深入探讨一款**12V输入、3A输出**的降压芯片，解析其核心优势、应用场景及选型要点，帮助工程师优化电源设计。

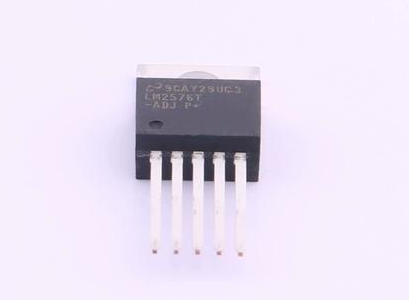

## **1. 什么是DCDC降压芯片？**

**DCDC降压芯片**（Buck Converter）是一种将较高输入电压转换为较低输出电压的电源管理IC。与线性稳压器相比，它的**转换效率更高（通常可达90%以上）**，尤其适合**大电流、高功率**应用场景。

以**12V转3A输出**的降压芯片为例，它能够将12V的输入电压稳定降至5V、3.3V或其他目标电压，同时提供高达3A的负载电流，满足各类嵌入式系统、电机驱动和LED照明的需求。

## **2. 大功率DCDC降压芯片的关键特性**

### **（1）高效率与低功耗**

由于采用**PWM（脉宽调制）或PFM（脉冲频率调制）**技术，**12V3A降压芯片**在宽输入电压范围内仍能保持**85%-95%的效率**，大幅减少能量损耗，降低系统发热。

### **（2）宽输入电压范围**

许多**大功率降压IC**支持**4.5V-36V甚至更宽的输入范围**，使其能够适应汽车电瓶（12V/24V）、工业电源（12V-24V）等波动较大的供电环境。

### **（3）高集成度与保护功能**

现代降压芯片通常集成**MOSFET、误差放大器、软启动和过流/过温保护**，简化外围电路设计。例如，某些型号还支持**同步整流技术**，进一步提升效率。

## **3. 典型应用场景**

### **（1）工业自动化**

在PLC、伺服驱动等设备中，**12V3A降压芯片**可为MCU、传感器和通信模块提供稳定低压电源，确保系统在恶劣环境下可靠运行。

### **（2）汽车电子**

车载设备（如导航系统、行车记录仪）需要适应**12V蓄电池的电压波动**，而**高效DCDC降压方案**能有效抑制浪涌，保障长期稳定性。

### **（3）消费电子与IoT设备**

智能家居、无人机等产品对**电源效率和体积**要求严格，采用**高集成度降压IC**可显著缩小PCB面积，延长电池续航。

## **4. 如何选择合适的12V3A降压芯片？**

### **（1）确定输入/输出电压与电流需求**

- 输入电压：是否需支持宽范围（如9V-36V）？

- 输出电压：固定输出（如5V）还是可调输出？

- 输出电流：峰值3A还是持续3A？需预留余量。

### **（2）关注效率与散热设计**

- 选择**同步整流架构**的芯片（如TI的TPS5430），效率更高。

- 若空间有限，可选用**QFN或SOP封装**，搭配散热焊盘。

### **（3）评估保护功能**

- **过流保护（OCP）、过压保护（OVP）、热关断（TSD）**是必备功能。

- 某些高端芯片还提供**电源良好（PG）信号**，便于系统监控。

## **5. 市场主流型号推荐**

| 型号 | 品牌 | 输入电压范围 | 输出电流 | 特点 |

|------|------|------------|---------|------|

| **LM2596** | TI | 4.5V-40V | 3A | 经济型，非同步整流 |

| **TPS5430** | TI | 5.5V-36V | 3A | 同步整流，效率>90% |

| **MP2307** | MPS | 4.5V-23V | 3A | 小体积SOP-8封装 |

| **XL4015** | XLSEMI | 8V-40V | 5A | 大电流，可调输出 |

## **6. 设计注意事项**

- **PCB布局**：缩短功率回路，减少寄生电感；

- **电感选型**：选择低DCR、高饱和电流的功率电感；

- **输入电容**：建议使用低ESR的陶瓷电容或固态电容。

通过合理选型与优化设计，**12V3A大功率DCDC降压芯片**能够为各类电子系统提供高效、稳定的电源解决方案。无论是应对工业环境的严苛要求，还是满足消费电子的小型化需求，它都是工程师的理想选择。
