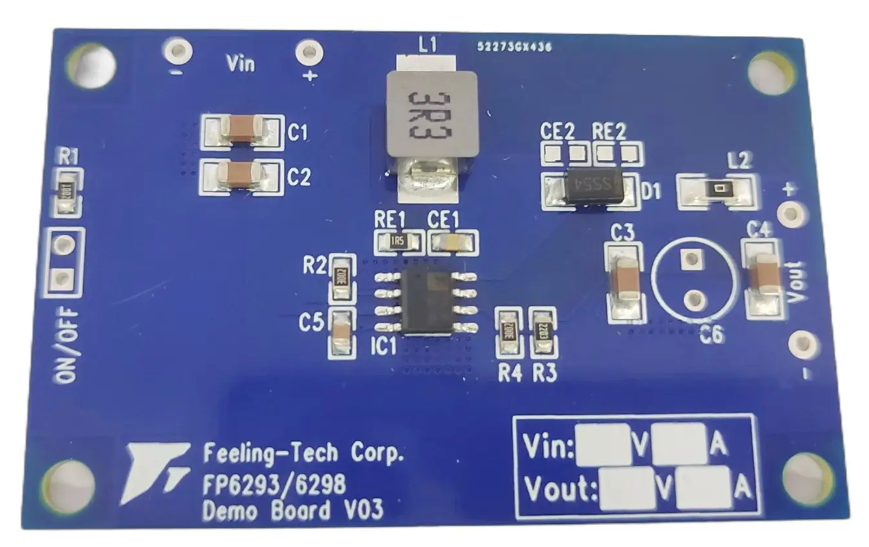

在工业电源、电动汽车及储能系统中，100V dcdc降压芯片是电能转换的核心组件。然而，其频繁烧毁的现象已成为行业痛点。本文将从设计、环境与使用三个维度，结合技术原理与实际场景，解析故障根源并提出系统性防护策略。

一、过电流：电路中的“洪水冲击”

当输入电压超标或负载突变时，芯片可能瞬间承受超出规格的电流，如同河道突然涌入洪水冲破堤坝。例如，电网电压波动可能导致输入电压峰值超过100V，而负载端的短路或电容老化引发的浪涌电流，可能使芯片内部MOS管因过热而击穿。

防护措施：

1. 输入端配置TVS二极管：类似“防洪闸”，吸收瞬态高压；

2. 增设软启动电路：通过逐步提升电压，避免开机瞬间电流冲击；

3. 选用耐压余量充足的型号：如选择150V耐压芯片应对100V系统，预留安全边际。

二、散热失效：芯片的“中暑危机”

在高温环境中（如密闭电源箱夏季温度达80℃），芯片结温可能突破125℃限值，导致内部半导体材料性能退化。某电动汽车案例中，因散热片面积不足，连续高负载工作后芯片封装开裂，最终失效。

优化方案：

1. 布局优化：将芯片置于PCB顶层，搭配大面积铜箔散热，如同“平房顶楼装空调外机”；

2. 强制风冷或导热胶：在充电桩等密闭设备中，加装微型风扇或使用高导热胶水贴合散热片；

3. 降额设计：若环境温度达70℃，需将芯片电流容量降至标称值的80%以下。

4.


三、电压波动：电网的“心跳异常”

电网电压的瞬态跌落（如雷击导致10ms断电）或浪涌（如感性负载切换产生尖峰），可能使芯片工作点偏移至保护区外。某工业电源测试显示，单次500V尖峰电压足以破坏未加保护的降压芯片。

稳压策略：

1. LDO前置稳压：在输入端增加低压差稳压器（如LM2940），将波动电压钳制在安全范围；

2. RC滤波网络：在输入/输出端并联电容与电阻，抑制高频噪声，类似“水池防浪墙”缓冲水流冲击；

3. 闭环反馈优化：通过调整反馈电阻精度，将输出电压纹波控制在±1%内，避免振荡累积发热。

四、元件选型与设计缺陷：隐形的“定时炸弹”

低质量电解电容（ESR过高）会引发纹波超标，导致芯片误触发保护或持续过热。某光伏逆变器案例中，因使用廉价电容，纹波高达20%，芯片寿命缩短至3个月。

设计要点：

1. 关键元件选型：

• 电容：选用低ESR钽电容或陶瓷电容，确保高频响应；

• 电感：根据开关频率计算最佳值，避免磁饱和（例如50kHz下选10μH电感）；

1. PCB布局规范：

• 输入输出回路分离，减少环路辐射；

• 功率走线宽度≥2oz铜箔，降低线路阻抗；

1. 保护电路冗余：同时配置过流、过压保护，避免单一机制失效。

五、长期可靠性：从“短跑”到“马拉松”

在通信基站等连续运行场景中，芯片可能因电迁移效应（原子级金属迁移）导致焊点断裂。实验表明，满负荷运行1万小时后，失效概率显著上升。

维护建议：

1. 定期老化测试：对关键设备每500小时进行高温满载老化，提前暴露隐患；

2. 环境监控：在粉尘较多的工业现场加装防尘网，防止颗粒物堵塞散热通道；

3. 降额使用：将电流设置为标称值的70%，可使寿命延长3倍以上。

结语

100V DCDC降压芯片的失效往往是多因素叠加的结果。通过优化电路设计、精选元器件、强化散热与防护，可显著提升系统鲁棒性。正如精密仪器需要“全天候护理”，唯有从源头控制风险，才能让电力转换的核心组件真正实现“长久续航”。
