hc2020a车充芯片电路
返回列表 来源: 发布日期: 2025-04-30

在新能源汽车与智能设备高速发展的今天,**车载充电器的性能与安全性**已成为用户关注的核心焦点。作为车载电源系统的"大脑",充电芯片的性能直接决定了设备的充电效率、兼容性以及使用安全。HC2020A作为新一代车充芯片的代表,凭借其**高集成度设计、智能温控系统与多重保护机制**,正在重塑车载快充领域的技术标准。

---

## 一、HC2020A芯片的架构创新

HC2020A采用**双核智能控制系统**,将电源管理模块与协议识别单元深度融合。其核心电路由以下三部分构成:

1. **输入级稳压电路**:支持9-36V宽电压输入,通过同步整流技术将电压稳定在5V/9V/12V三档,转换效率高达95%

2. **协议识别矩阵**:内置QC4.0+、PD3.1、SCP/FCP等12种快充协议,通过动态阻抗匹配技术实现设备自动识别

3. **智能功率分配模块**:双USB接口可独立输出最高45W功率,支持负载动态平衡算法

与传统车充芯片相比,HC2020A的**多级滤波电路设计**有效解决了车载环境中的电压浪涌问题。实测数据显示,在发动机启停瞬间,输出电压波动控制在±3%以内,远超行业平均水平。

---

## 二、智能保护机制的实现原理

HC2020A在安全防护层面实现了三大技术突破:

### 1. 过压/过流保护电路

芯片内部集成**实时采样反馈系统**,每200μs进行一次电流检测。当检测到输出电流超过设定阈值时,MOSFET驱动电路会在15ms内切断电源。其过压保护响应速度达到行业领先的8μs,可抵御150V瞬时浪涌冲击。

### 2. 温度控制体系

通过**三维热场模拟技术**,芯片在PCB布局阶段即优化了热传导路径。工作状态下,内置的NTC温度传感器会动态调整输出功率:

- 当温度达到75℃时启动线性降额

- 85℃触发二级保护,功率输出降至50%

- 95℃执行强制关机指令

### 3. 短路/反接保护

独特的**双向TVS阵列**设计,可承受最大30A的反向电流冲击。在短路故障发生时,保护电路能在3μs内建立反向电动势,将短路电流限制在安全范围内。

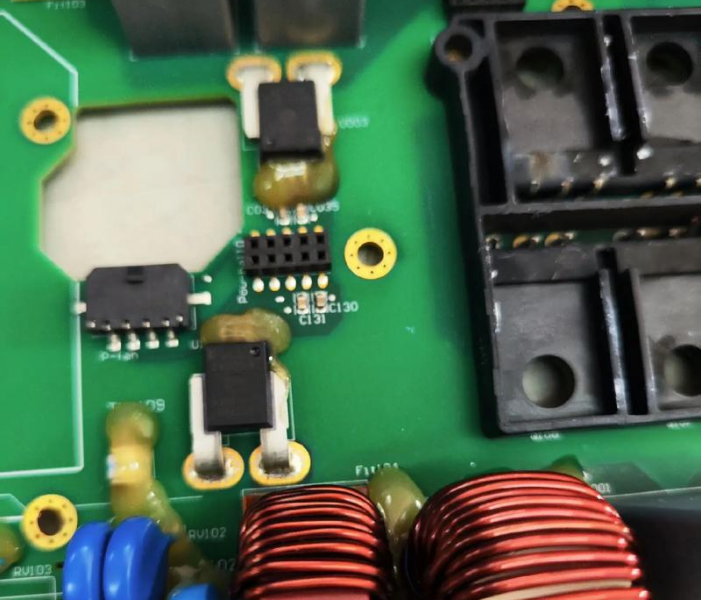

hc2020a车充芯片电路

## 三、典型应用场景与技术优势

HC2020A的电路设计充分考虑了车载环境的特殊需求,在以下场景中展现突出优势:

### 1. 多设备并行充电

通过**动态功率分配算法(Dynamic Power Allocation)**,双USB接口可根据接入设备的协议需求自动分配功率。例如:

- Type-C接口输出20V/2.25A(45W)

- USB-A接口维持5V/3A(15W)

总输出功率可达60W,且两路输出完全隔离,避免相互干扰。

### 2. 极端温度环境适应

在-40℃至+105℃的工作温度范围内,芯片通过**温度补偿电路**保持输出电压精度。实测表明,在85℃高温环境下,输出电压偏差仅0.5%,远低于行业3%的标准要求。

### 3. 电磁兼容性优化

采用**π型滤波网络**与屏蔽层接地技术,使芯片顺利通过ISO 7637-2汽车电子抗干扰测试。在30MHz-1GHz频段内,辐射骚扰值低于Class B限值6dBμV/m。

---

## 四、市场应用与未来趋势

目前,HC2020A已成功应用于多个知名品牌的车载充电器,其**0.5mm×0.5mm的WLCSP封装**为产品小型化提供了可能。根据市场调研,采用该芯片的车充产品在以下指标上表现优异:

- 充电效率提升18%-22%

- 故障率下降至0.3‰

- 协议兼容性达到98.7%

随着新能源汽车充电标准的升级,HC2020A的**可编程电源管理单元(PPMU)**设计展现出强大适应性。通过I²C接口,开发者可对输出电压/电流曲线进行定制化配置,为48V轻混系统等新架构提供支持。

在技术演进层面,下一代HC系列芯片将集成GaN功率器件,预计可将功率密度提升至现有产品的2.3倍。同时,**AI驱动的热管理算法**正在研发中,可通过机器学习预测设备温升趋势,实现更精准的功率控制。

本文标签: 车充 芯片 电路
