为什么dcdc降压芯片如此重要？**

在现代电子设备中，电源管理是确保系统稳定运行的关键。无论是智能手机、笔记本电脑，还是工业控制系统，高效的电压转换都离不开**DCDC降压芯片**。这种芯片能够将较高的输入电压转换为较低的输出电压，同时保持高效率和低功耗。那么，它是如何工作的？本文将深入解析**DCDC降压芯片的原理**，帮助读者理解其核心机制和应用场景。

---

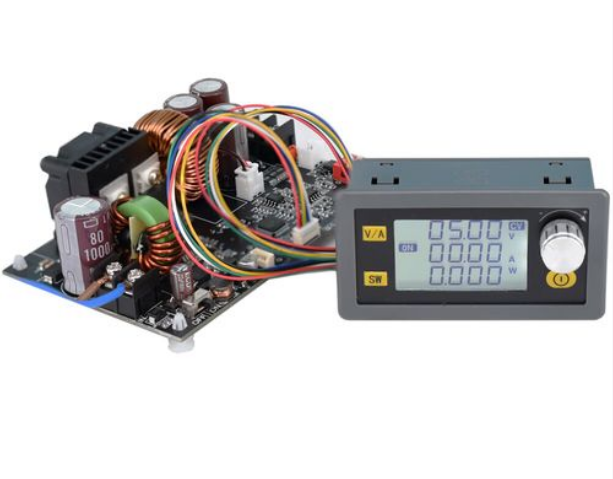

## **1. DCDC降压芯片的基本概念**

**DCDC降压芯片**（也称为Buck Converter）是一种开关电源芯片，主要用于将直流输入电压（如12V、24V）降低至更低的直流输出电压（如5V、3.3V）。与传统的线性稳压器（LDO）相比，它的**转换效率更高**（通常可达90%以上），因此广泛应用于对功耗敏感的设备中。

### **1.1 降压芯片的核心作用**

- **高效电能转换**：减少能量损耗，延长电池寿命。

- **稳定输出电压**：确保负载设备不受输入电压波动影响。

- **体积小、集成度高**：适合便携式电子设备。

---

## **2. DCDC降压芯片的工作原理**

**DCDC降压芯片的核心原理**基于**PWM（脉宽调制）**和**电感储能**，通过开关管的快速通断实现电压转换。其典型电路结构包括：

- **开关管（MOSFET）**：控制电流通断。

- **电感（L）**：储能和释能，平滑电流。

- **二极管或同步整流管**：提供续流路径。

- **输出电容（C）**：滤波，稳定输出电压。

### **2.1 工作过程详解**

1. **开关导通阶段**：

- 开关管闭合，输入电压（Vin）通过电感和负载形成回路。

- 电感储存能量，电流线性上升，输出电压逐渐升高。

2. **开关关断阶段**：

- 开关管断开，电感释放储存的能量，通过二极管或同步整流管续流。

- 电流逐渐下降，输出电压保持稳定。

通过**调节开关管的占空比（Duty Cycle）**，可以控制输出电压（Vout = Vin × D），实现精准降压。

## **3. DCDC降压芯片的关键技术**

### **3.1 PWM控制与PFM模式**

- **PWM（脉宽调制）**：固定频率，调节占空比，适用于大负载情况。

- **PFM（脉冲频率调制）**：轻载时降低开关频率，减少功耗。

### **3.2 同步整流技术**

传统方案使用二极管续流，但存在导通损耗。**同步整流**采用MOSFET替代二极管，大幅提升效率（>95%）。

### **3.3 反馈与稳压机制**

- **电压反馈**：通过分压电阻检测输出电压，调整PWM占空比。

- **电流模式控制**：监测电感电流，提高动态响应能力。

---

## **4. DCDC降压芯片的应用场景**

由于高效、稳定的特性，**DCDC降压芯片**广泛应用于：

- **消费电子**：手机、平板、笔记本电脑的电源管理。

- **工业设备**：PLC、电机驱动、自动化控制系统。

- **汽车电子**：车载信息娱乐系统、ADAS模块。

- **物联网设备**：低功耗传感器、无线通信模块。

---

## **5. 如何选择合适的DCDC降压芯片？**

在选择**DCDC降压芯片**时，需考虑以下因素：

1. **输入/输出电压范围**：匹配系统需求。

2. **输出电流能力**：满足负载要求。

3. **效率与功耗**：轻载效率影响待机时间。

4. **封装与尺寸**：适应PCB布局。

5. **保护功能**：过压、过流、过热保护等。

---

## **6. 未来发展趋势**

随着半导体技术的进步，**DCDC降压芯片**正朝着**更高效率、更小体积、智能化**方向发展：

- **GaN（氮化镓）和SiC（碳化硅）技术**：降低开关损耗，提升频率。

- **数字控制芯片**：实现自适应调压和智能管理。

- **集成化方案**：将电感、MOSFET等集成到单一封装，减少外围元件。
