一、基本原理与核心组件

DCDC降压电源模块的核心功能是将输入电压转换为更低的稳定输出电压，其工作原理基于电感储能与开关控制。在典型的降压（BUCK）拓扑中，电路通过开关管（如MOSFET）的周期性通断，控制电感的充放电过程。当开关导通时，电感储存能量；当开关关闭时，电感释放能量并通过二极管向负载供电。这一过程需要满足电感伏秒平衡定律，即电感在导通阶段积累的伏秒值必须等于截止阶段的释放值，从而保证稳态下的输出电压稳定。

关键组件作用

1. 电感：作为能量存储与传递的核心元件，其值决定了电流纹波大小。电感类似于“蓄水池”，在开关周期内交替储存和释放能量，平滑电流波动。

2. 电容：用于滤除输出电压中的纹波，类似“缓冲垫”，确保负载端的电压纯净。例如，在LM2596模块中，输出滤波电容（如C2）直接影响纹波性能。

3. MOS管与二极管：MOS管负责高频切换，而二极管（如LM2596中的D1）则承担续流作用，两者配合实现能量高效传递。

二、典型芯片与设计方案

1. MP1114芯片的应用

MP1114是一款高效的同步降压DCDC芯片，适用于需要低功耗和高集成度的场景（如IoT设备）。其设计要点包括：优化PCB布局以减少环路面积、合理分配器件位置以降低寄生参数影响，以及通过铺铜策略提升散热性能。

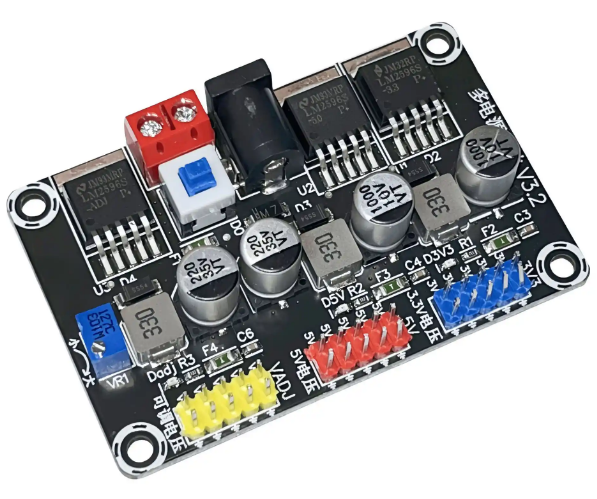

2. LM2596模块的实用性

LM2596是一种经典的非同步降压芯片，输出驱动能力达5V/3A，开关频率为150kHz。其电路结构简单（核心元件为U1、D1、L1、C2），适合嵌入式系统和电源适配器。该模块的低纹波特性（如C2的作用）使其成为对电源质量要求较高场景的首选。

三、适用场景与选型建议

DCDC降压模块广泛应用于以下场景：

1. 输入输出压差大的情况：例如12V转3.3V，此时线性降压方案效率极低，DCDC可显著降低功耗。

2. 高功率需求设备：如FPGA/CPU供电，需高效转换以减少发热。

3. 电池供电设备：在锂电池供电系统中，DCDC可将电池电压转换为稳定输出，延长续航。

4. 低静态功耗场景：如IoT设备待机电源，需选择轻载效率高的型号。

选型关键因素

1. 效率与功耗：优先选择同步整流方案（如MP1114），其效率（通常>90%）高于非同步结构（如LM2596）。

2. 封装尺寸：小型化趋势下，需关注模块的外形尺寸（如贴片式DCDC更节省空间）。

3. 保护功能：过压、过流保护是必要特性，尤其在复杂环境中应用时。

四、设计优化与性能提升

1. 环路布局与抗干扰

PCB设计中，需最小化功率回路面积，避免高频噪声耦合。例如，将输入电容靠近芯片引脚布置，减少寄生电感。此外，铺铜策略需平衡散热与电磁干扰（EMI）抑制。

2. 电感与电容的匹配

电感值的选择需权衡体积与纹波：较大电感可降低电流峰值，但会增加体积；电容则需根据负载特性选择低ESR（等效串联电阻）型号，以提升纹波性能。

3. 热管理与寿命保障

高温会降低元件寿命，需通过散热设计（如铜箔铺层）或选择耐高温型号（如LM2596）优化性能。例如，在连续高负载场景中，同步降压芯片的热损耗更低，更适合长期运行。

五、未来趋势与技术展望

随着电子设备向小型化、低功耗方向发展，DCDC降压模块的集成度与智能化成为关键。例如，数字控制技术可动态调整开关频率，提升多负载适应性；而氮化镓（GaN）器件的应用有望进一步缩小体积并提高效率。此外，针对汽车电子等严苛环境，宽输入电压范围与增强隔离设计将成为刚需。

结语

DCDC降压电源模块通过高效能量转换与精密控制，解决了传统线性电源的效率瓶颈。从芯片选型到电路设计，需综合考量效率、体积、成本与可靠性。无论是物联网设备的毫瓦级功耗，还是工业电源的安培级输出，DCDC技术始终是电力管理的基石。
